1 | MI_2218: Tezgâh üstü ve ayaklı cihazlarda boşaltma pompası modifikasyon talimatı

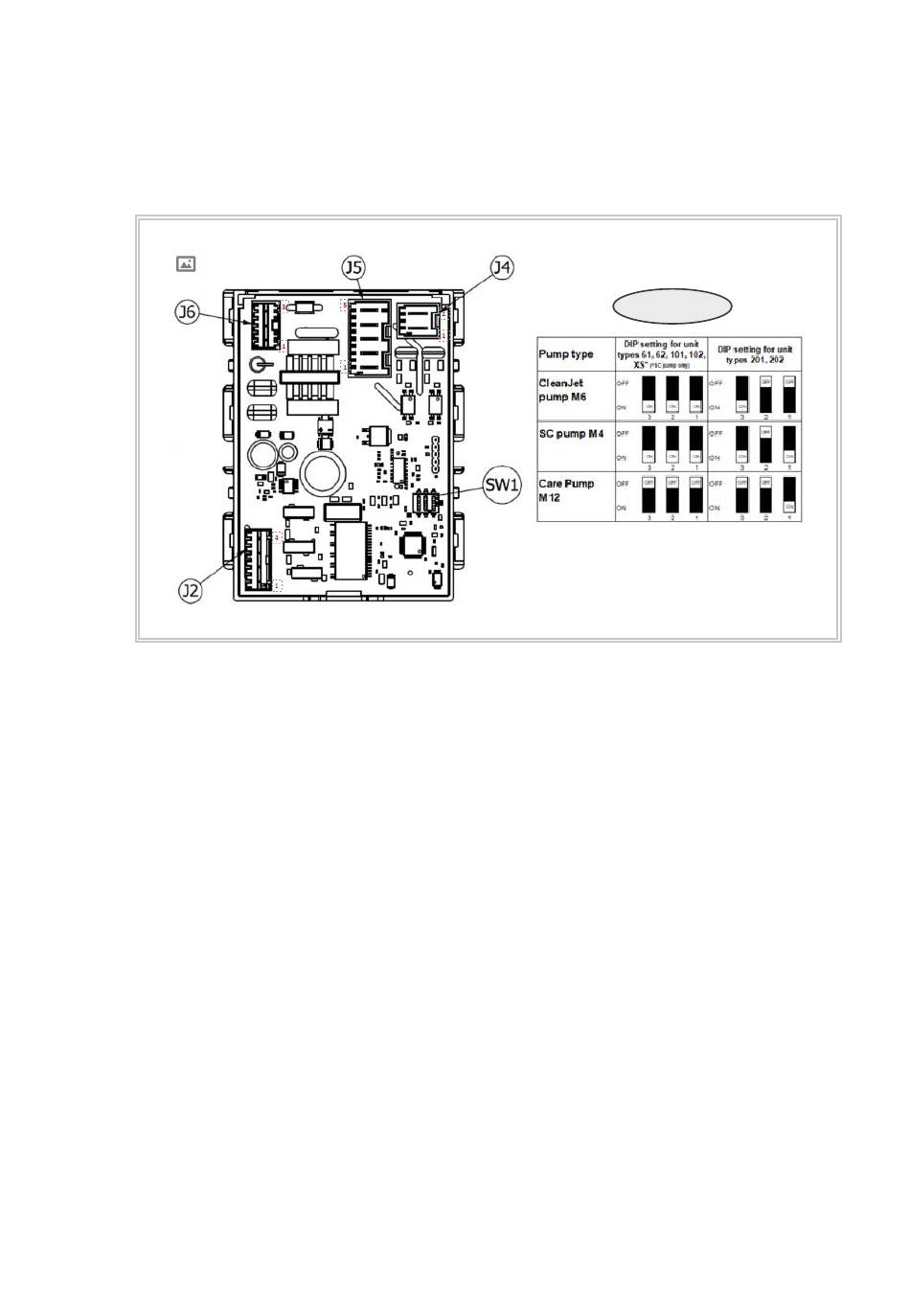

7. Üç kabloyu da kontrol kartına bağlayın.
Not: Tüm kablolar Poka Yoke'dur. DIP şalterleri cihaza özgü olarak
ayarlanmalıdır.
- (1) Kontrol kartı gerilim beslemesi
- (2) Kablo demetinden bağlantı fişi (fiş yoksa, L1, N ve PE'yi dikkate alın)
- (3) SC pompası ve kontrol kartı bağlantısı
- (4) Anahtarlama konumlarını, tabloda gösterildiği gibi dikkate alın.
184 / 208
SW1
