1 | MI_2218: Instrukcja przebudowy pompy opróżniającej w urządzeniach stołowych i podłogowych

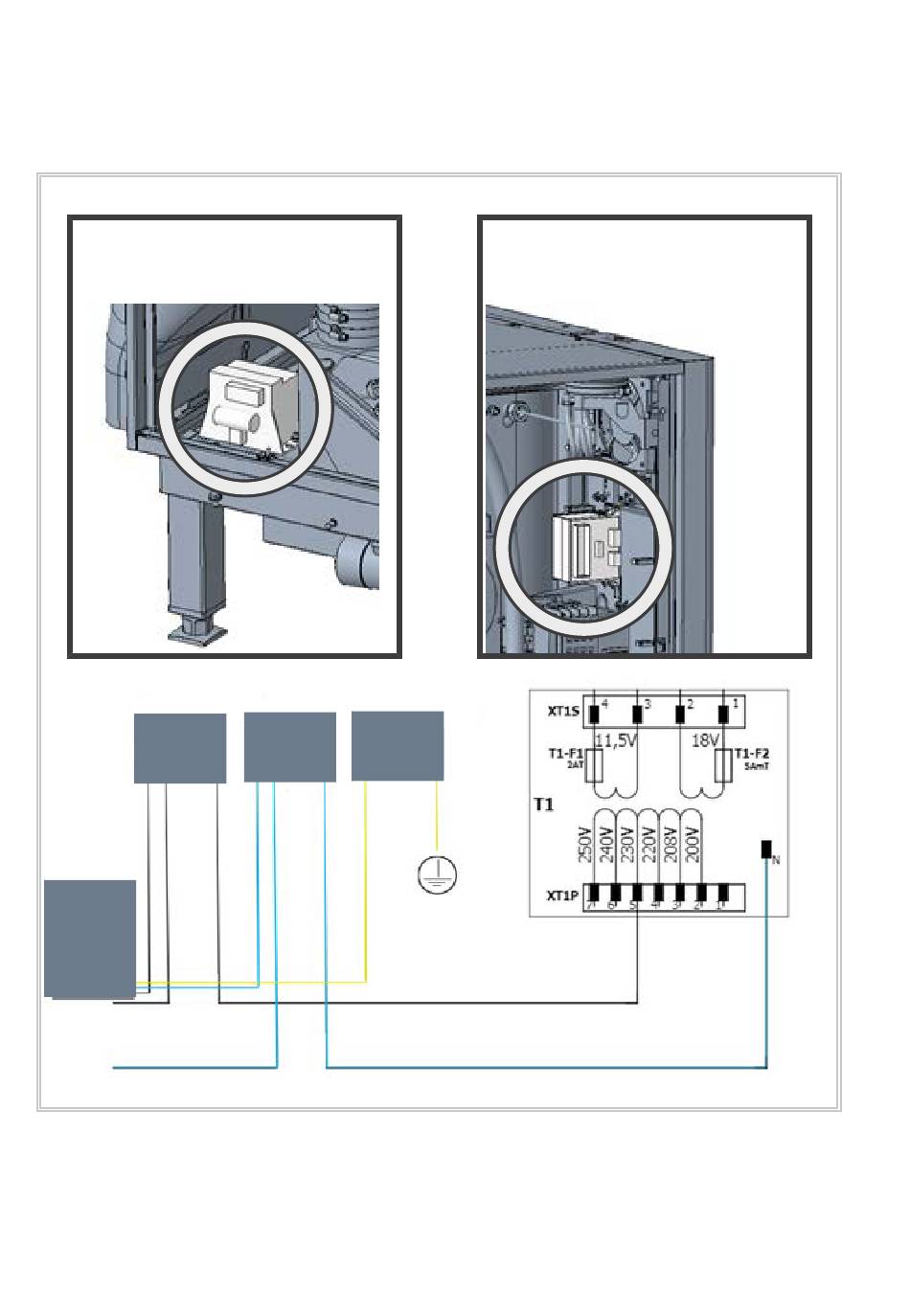

9. Podłączyć zasilanie za pomocą zacisku przyłączeniowego WAGO.
Przeciąć przewody L1 (czarny) i N (niebieski).
Zacisnąć końcówki w zaciskach połączeniowych WAGO. Nie ma potrzeby
przecinania przewodu PE (żółto-zielonego), ponieważ jest on uziemiony
dołączonym kablem.
Indeks H/I
L1
(czarny)
Pompa
>>
Przebudowa została zakończona.
10. Sprawdzić działanie pompy SC podczas testu działania.
108 / 208
N PE
(niebieski) (żółto-zielony)
Indeks E/G
