1 | MI_2218: Instrukcja przebudowy pompy opróżniającej w urządzeniach stołowych i podłogowych

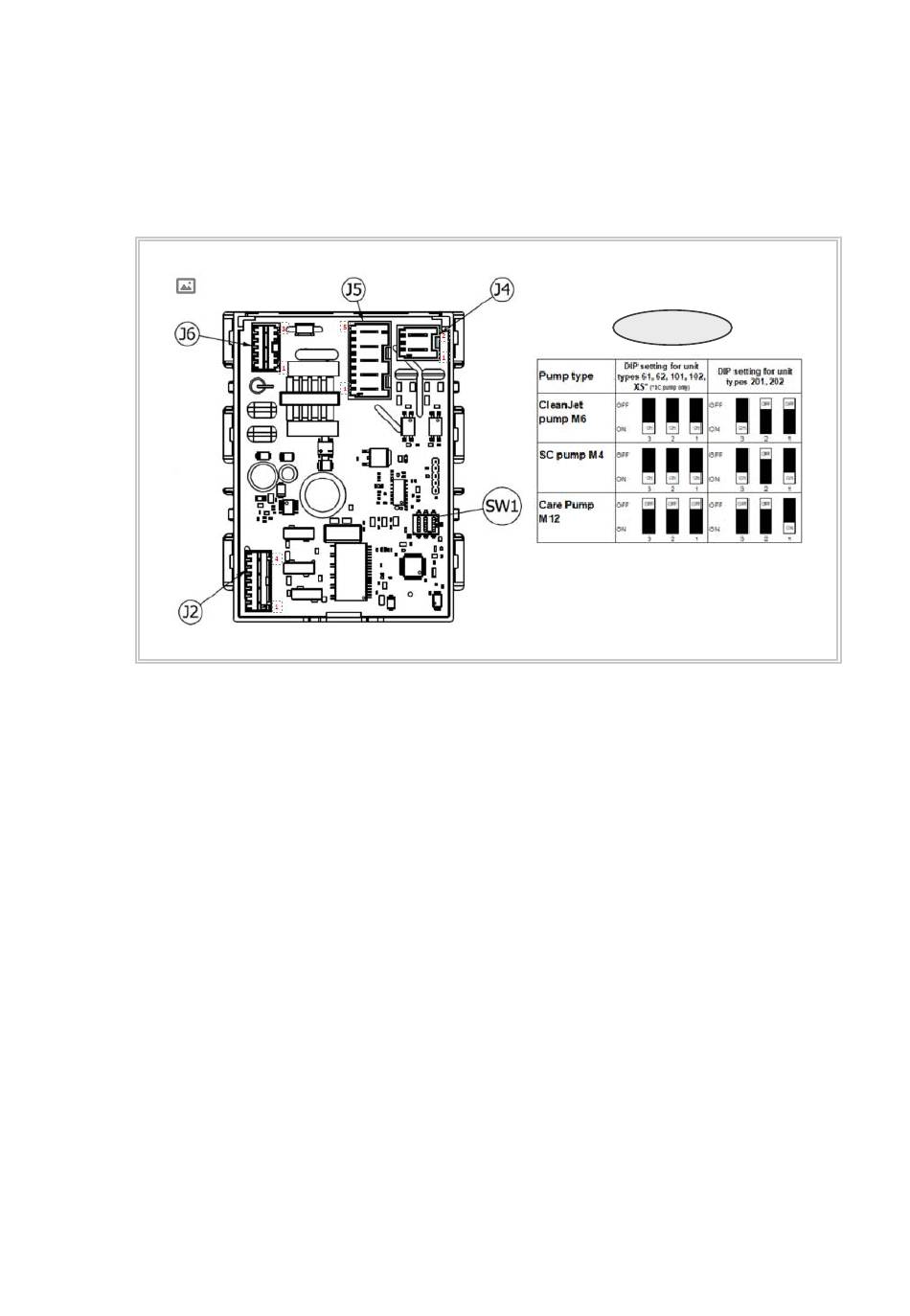

7. Podłączyć wszystkie trzy kable do płyty sterującej.
Uwaga: Wszystkie kable są typu Poka Yoke. Przełączniki DIP należy usta-
wić specjalnie dla danego urządzenia.
- (1) Napięcie zasilające na płycie sterującej
- (2) Wtyczka łącząca z zespołu przewodów (jeśli nie ma wtyczki, należy
zwrócić uwagę na L1, N i PE)
- (3) Połączenie pompy SC i płyty sterującej
- (4) Należy zwrócić uwagę na położenie przełączników w tabeli.
104 / 208
SW1
