1 | MI_2218: Návod na přestavbu vypouštěcího čerpadla u stolních a samostatně stojících zařízení

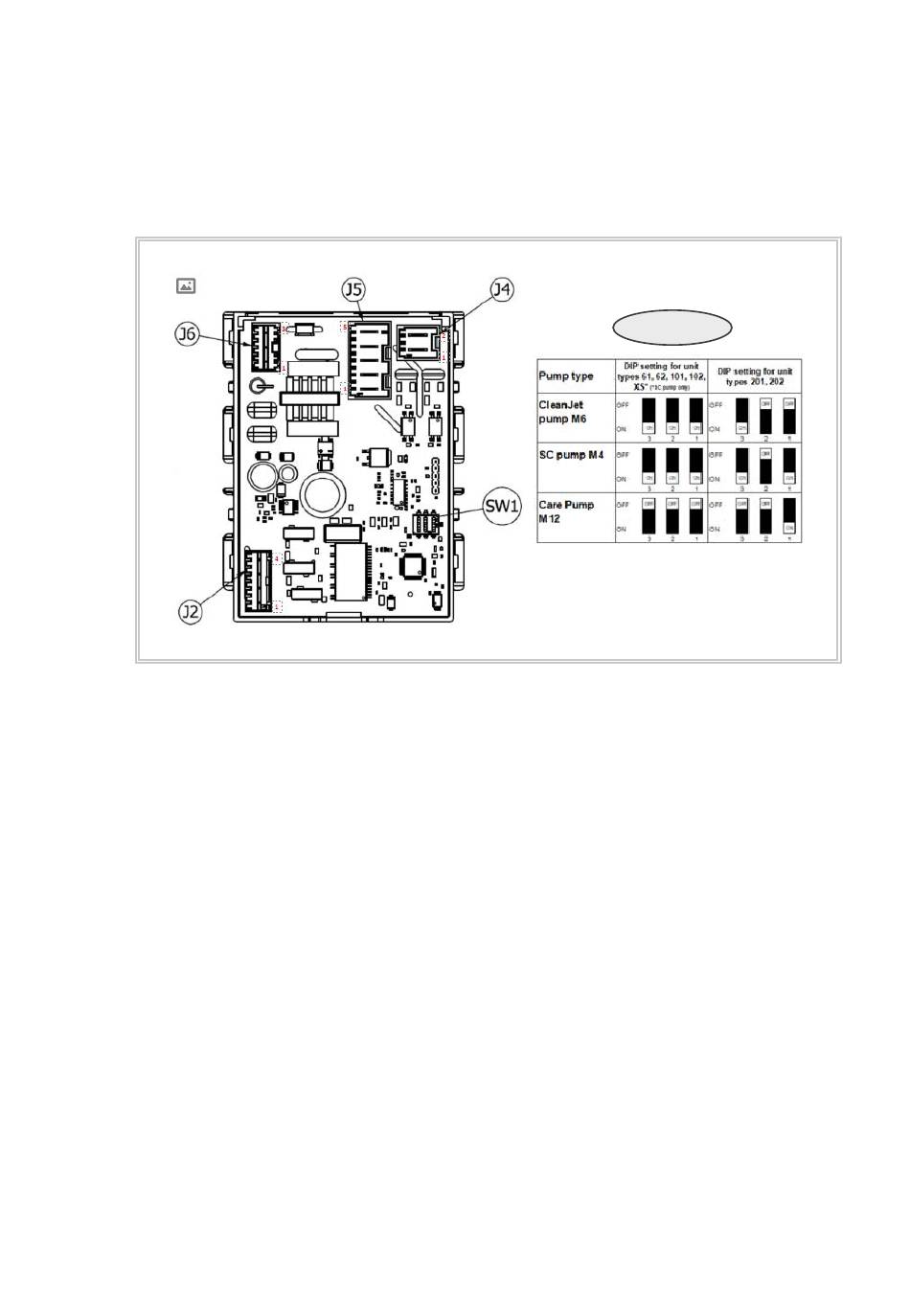

7. Připojte všechny tři kabely k ovládací desce.
Poznámka: Všechny kabely jsou Poka Yoke. DIP přepínače musí být
nastaveny v závislosti na každém zařízení.
– (1) Napájení ovládací desky
– (2) Propojovací konektor z kabelového svazku (pokud není k dispozici
zástrčka, dodržujte L1, N a PE)
– (3) Spojení čerpadla SC a ovládací desky
– (4) Věnujte pozornost spínacím polohám uvedeným v tabulce.
168 / 208
SW1
