1 | MI_2218: Umbauanleitung Entleerungspumpe bei Tisch- und Standgeräten

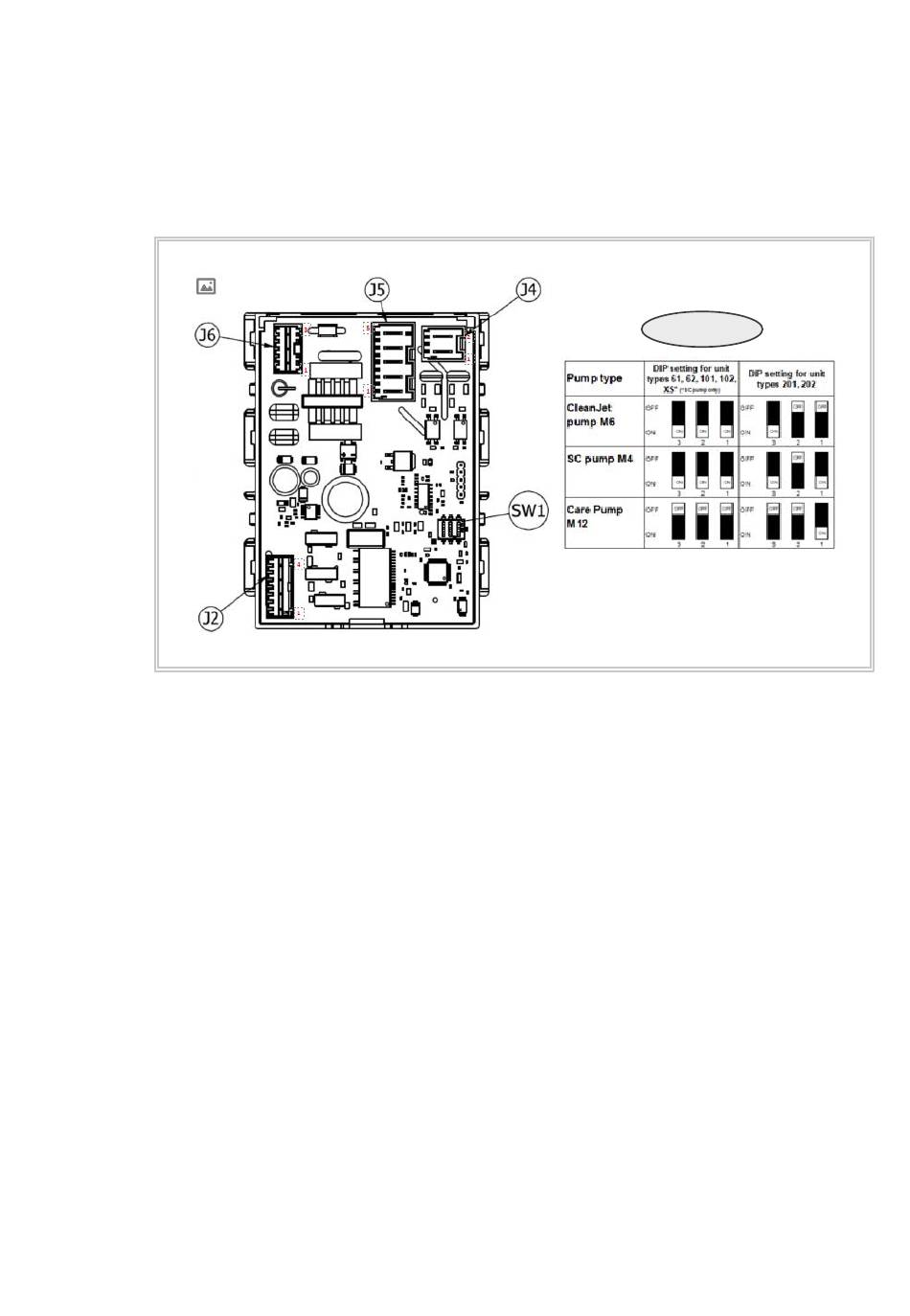

7. Schließen Sie alle drei Kabel an der Ansteuerplatine an.
Hinweis: Alle Kabel sind Poka Yoke. Die DIP-Schalter sind gerätespezifisch
einzustellen.
- (1) Spannungsversorgung Ansteuerplatine
- (2) Verbindungsstecker aus dem Kabelstamm (wenn kein Stecker vorhan-
den ist, beachten Sie L1, N und PE)
- (3) Verbindung SC-Pumpe und Ansteuerplatine
- (4) Beachten Sie die Schaltstellungen, wie in der Tabelle dargestellt.
SW1
