Rational CombiMaster Plus 6-2/3 Bedienungsanleitung Seite 40

1 | MI_2218 : Instructions de transformation de la pompe de vidange pour les appareils de table et
sur pieds

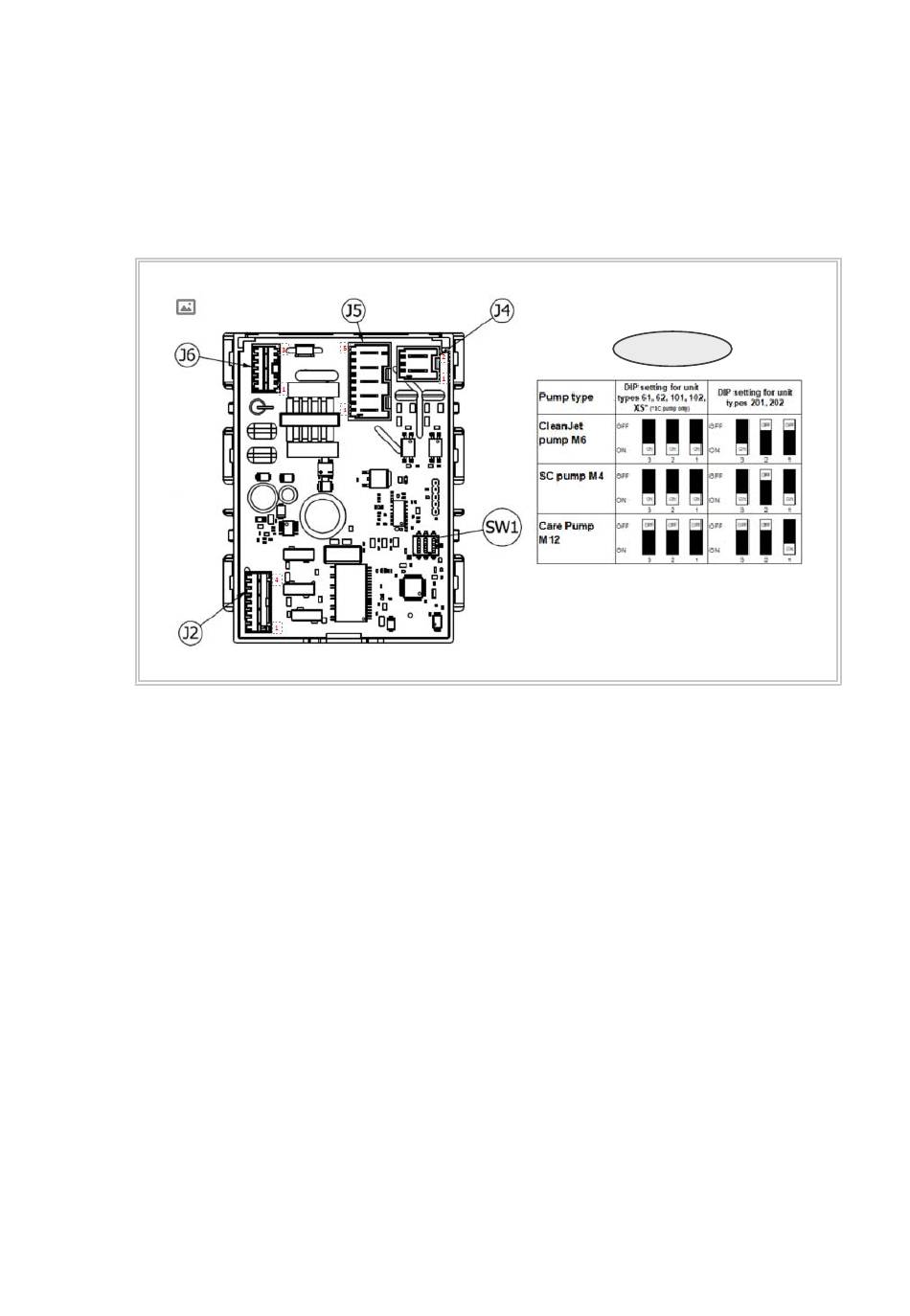

7. Raccordez les trois câbles à la platine de commande.
Remarque : Tous les câbles sont Poka- Yoké. Les commutateurs DIP
doivent être réglés en fonction de l'appareil.
- (1) Alimentation électrique de la platine de commande
- (2) Fiche de raccordement du faisceau de câbles (en l'absence de fiche, te-
nir compte de L1, N et PE)
- (3) Raccordement de la pompe de vidange et de la platine de commande
- (4) Tenez compte des positions de commutation, comme indiqué dans le
tableau.
40 / 208
SW1
