1 | MI_2218: Tezgâh üstü ve ayaklı cihazlarda boşaltma pompası modifikasyon talimatı
J6 Güç kaynağı (200-240 Vac / 50-60 Hz / 0,4 A)
J6.1: L
J6.2: N
J6.3: Toprak
J5 Devridaim pompası AÇIK anahtarı
J5.1: L1
J5.2: N
J5.3: Bağlantısı kesildi
J5.4: Bağlantısı kesildi
J5.5: Toprak
J4 SC/Bakım pompası AÇIK anahtarı
J2 Motor çıkışı
J2.1: Toprak
J2.2: Motor çıkışı - W fazı
J2.3: Motor çıkışı - U fazı
J2.4: Motor çıkışı - V fazı

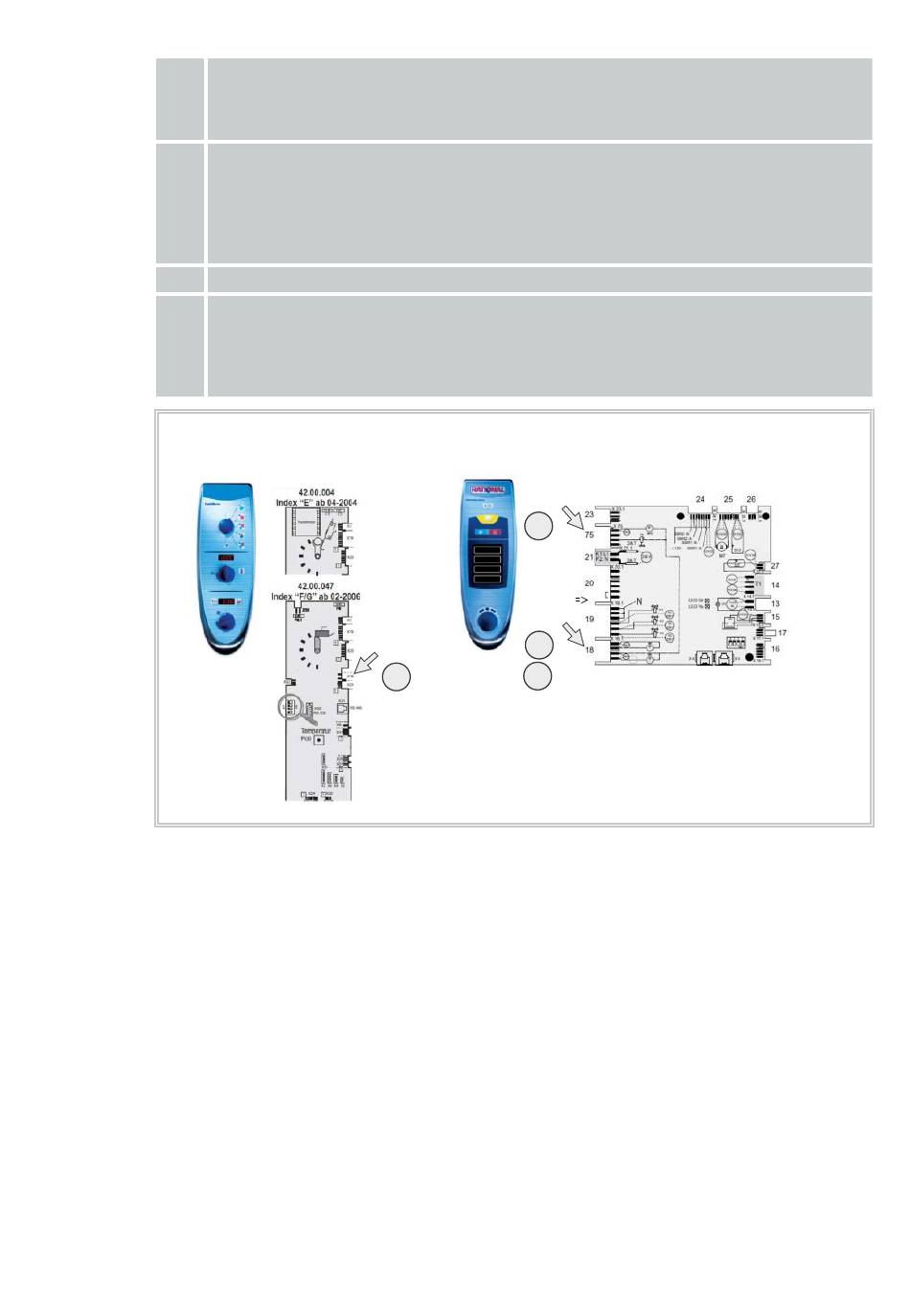

Combi Master
SCC
X75
J4
X18
J4
X18
J5
J4
