1 | MI_2218: Istruzioni di modifica pompa di svuotamento per apparecchi da tavolo e da pavimento
7. Collegare tutti e tre i cavi alla scheda di controllo.
Nota: Tutti i cavi sono Poka Yoke. Gli interruttori DIP devono essere im-
postati in modo specifico per l'apparecchio.

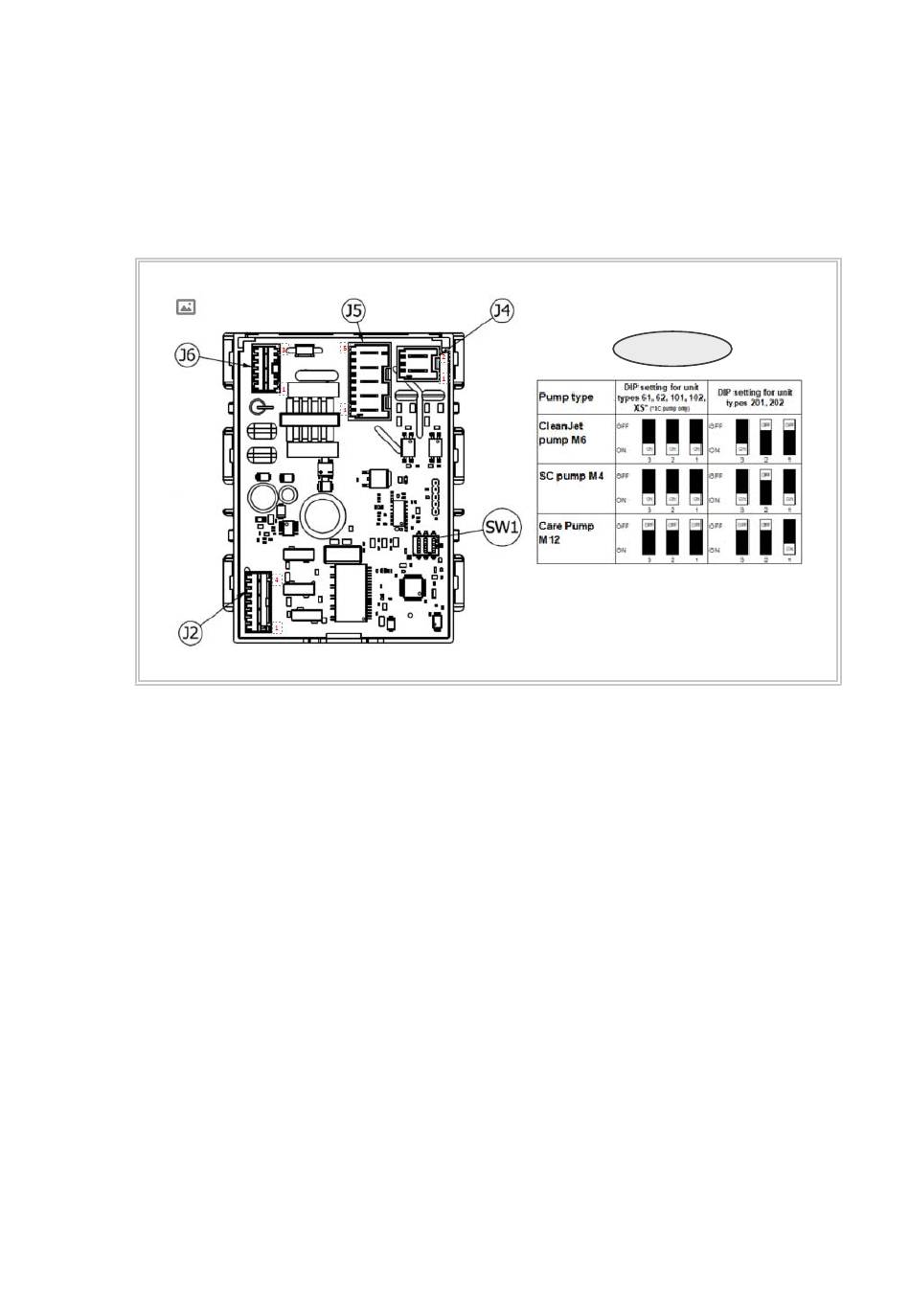

- (1) Alimentazione di tensione scheda di controllo
- (2) Spina di collegamento dal fascio di cavi (se non è presente alcuna spi-
na, osservare L1, N e PE)
- (3) Collegamento pompa SC e scheda di controllo
- (4) Prestare attenzione alle posizioni di commutazione indicate nella ta-
bella.
56 / 208
SW1
