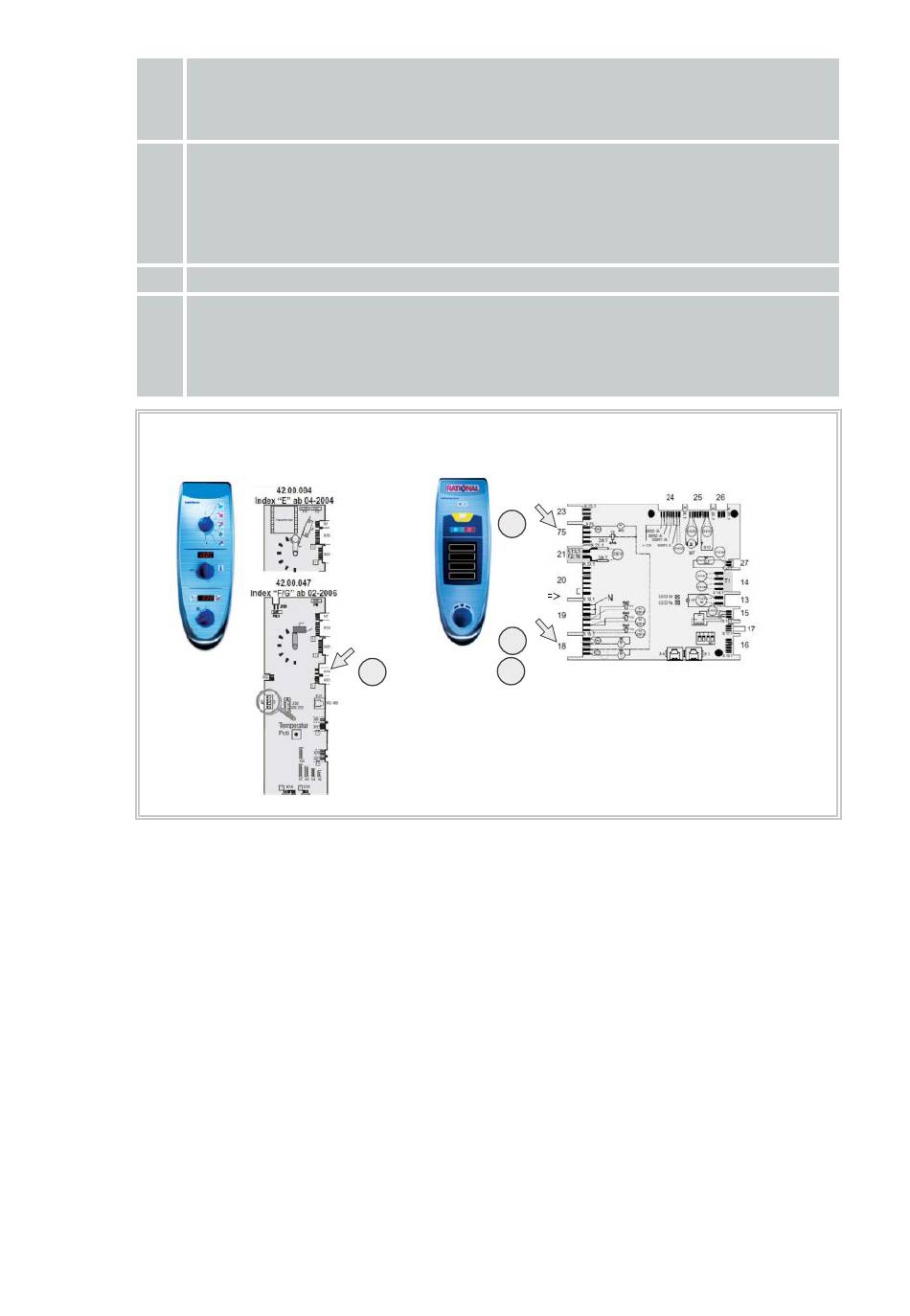

1 | MI_2218: Umbauanleitung Entleerungspumpe bei Tisch- und Standgeräten
J6 Power Supply (200-240 Vac / 50-60 Hz / 0,4 A)
J6.1: L
J6.2: N
J6.3: Earth
J5 Recirculation pump ON switch
J5.1: L1
J5.2: N
J5.3: No connection
J5.4: No connection
J5.5: Earth
J4 SC/Care pump ON switch
J2 Motor output
J2.1: Earth
J2.2: Motor output – W phase
J2.3: Motor output – U phase
J2.4: Motor output – V phase
Combi Master
12 / 208
SCC
X75
J4
X18
J4
X18
J5
J4
