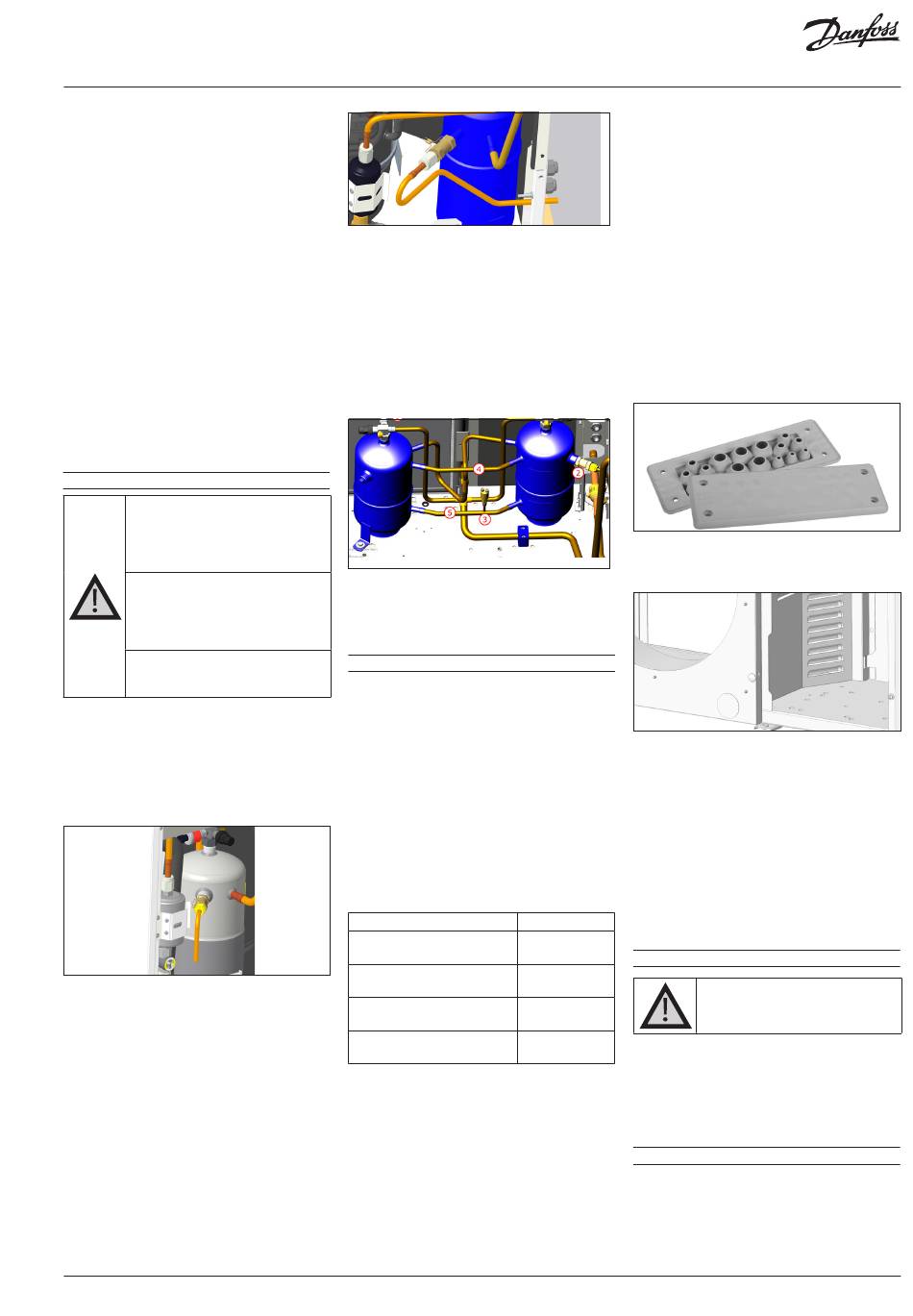

Instruktioner
• Omgivningstemperaturen får aldrig överstiga
63 °C när enheten är ur bruk.
• Kontrollera att strömförsörjningen motsvarar
enhetens egenskaper (se typskylt).
• När du installerar enheter som är avsedda för
R454C-, R455A- och R1234yf-köldmedier måste
du använda utrustning som är ämnad just för
A2L-köldmedium och som aldrig tidigare har
använts för HFO, CFC- eller HCFC-köldmedier.
• Använd rena och vattenfria koppar-/aluminiumrör
godkända för kylning med lämplig tjocklek och
silverlegeringsmaterial vid lödning.
• Använd rena och vattenfria system komponenter.
• Sugledningarna som kopplas till kompressorn
måste vara flexibla i 3 dimensioner för att dämpa
vibrationer. Rördragningen måste även göras så
att oljereturen till kompressorn garanteras och
risken för vätskeslag i kompressorn elimineras.
• Optyma luftkylt aggregat är utrustat med en
sug- och vätskeventil med Schrader-port för
fältservicearbete
• Optyma Plus-enhetskoderna 114X34-- och
114X44- har två inline-behållare med ventiler. Se
till att båda ventilerna är öppna innan du börjar.
3.1 – Överströmningsventil
I Optyma™ Plus luftkylda aggregat, i
PED-kat. II är överströmningsventilen
fabriksmonterad med 34,5 ±1 bar
förinställning. (Se tekniska data för
PED-kategori i Bilaga A).
För
Optyma
Plus™
aggregat
i
PED-kat
överströmningsventilen monteras (se
tekniska data för PED-kategori i Bilaga
A).
Överströmningsventilen används som
en skadebegränsande anordning, inte
som en tryckbegränsande anordning.
• Överströmningsventilen
ska
vätskebehållaren med 3/8 tums NPT-koppling.
(Se
Coolselector2
för
reservdelskod
överströmningsventilen). Använd Locatite 554 vid
montering av överströmningsventilen.
• Vridmoment: 40Nm (Överskrid inte angivet
vridmoment)
• Installatören måste ta reda på vart köldmediet
som läckt ska blåsas. Danfoss rekommenderar
att köldmediet blåses bort från det luftkylda
aggregatet.
• Vi rekommenderar att överströmningsventilen byts
ut efter utsläpp eller byte av köldmedium
• Ta inte bort tätningen och försök inte att återställa
ventilen.
• Ventilerna ska installeras vertikalt eller horisontellt,
men se till att tryckreduceringsventilen monteras
ovanför systemets vätskenivå.
• Säkerställ att köldmediet släpps ut i atmosfären på
ett säkert sätt.
• I händelse av fara har en extra reservdelssats tagits
fram för uppsamling av det utsläppta köldmediet.
Satsen ska installeras med korrekt rördragning för
att säker avledning av köldmediet ska säkerställas.
(Se bild nedan)
© Danfoss | Climate Solutions | 2024.07
• Överströmningsventilen ska inte installeras på
serviceventilen.
• Byt ut överströmningsventilen efter rengöring eller
spärrning av systemet.
• Löstagbara fogar och ventiler får inte vara åtkomliga
för allmänheten. Alla lödfogar ska uppfylla kraven i
EN 14276-2, andra permanenta fogar ska uppfylla
kraven i EN-16084.
• Optyma Plus-enhetskoderna 114X34-- och 114X44-
har en överströmningsventil monterad vid en av
mottagarna.
blindplugg installerad.
1. HP trycksändare
luftkylda
2. överströmningsventil
I.
måste
3. ACB-pressostat
4. Gasutjämningsport
5. Port för vätskeutjämning
4 – Montering
• Installation/service av Optyma™ Plus luftkylda
aggregat måste utföras av kvalificerad personal
i enlighet med tillämpliga lokala/internationella
monteras
på
bestämmelser
skyddsutrustning.
för
• Installationen
i
måste
om
tryckbärande
Aggregatet utgör inte i sig en enhet, i enlighet
med detta direktiv.
• Enheten måste monteras på ett säkert sätt och på
en stadig och stabil grund och fixeras från början.
Se bilaga A.
• Du bör installera enheten på gummiinfästningar
eller vibrationsdämpare (medföljer ej).
• Flera enheter kan staplas ovanpå varandra.
Enhet
Hölje 1
(Kodnr 114X31-- eller 114X41--)
Hölje 2
(Kodnr 114X32-- eller 114X42--)
Hölje 3
(Kodnr 114X33-- eller 114X43--)
Hölje 4
(Kodnr 114X34-- eller 114X44--)
• Vid stapling måste den översta enheten säkras
mot väggen, enligt bild 2.
• Släpp långsamt ut det kväve som håller trycket
genom Schrader-porten.
• Anslut enheten till systemet så snart du kan för att
undvika att oljan kontamineras av luftfuktighet.
• Se till att inget material kommer in i systemet
medan du skär till rören. Borra aldrig hål om
grader/borrskägg inte kan tas bort.
• Löd med stor försiktighet med hjälp av den
bästa tekniken och ventilera rörsystemet med
kvävgasflöde.
• Anslut alla nödvändiga säkerhets- och styrenheter.
I den andra mottagaren finns en
och
med
korrekt
personlig
som
aggregatet
monteras
överensstämma
med
direktivet
anordningar
2014/68/EU.
Maximal stapling
3
2
2
2
När Schrader-porten används för detta ska
dummy-kåpan tas bort.
• Du bör isolera sugledningen från förångaren upp
till kompressoringången med isolering på 19mm.
• Kontrollera att det inte finns köldmedium eller
skador inuti enheten och att det inte finns några
sprickor i rören.
• Säkerställ att alla komponenter i elskåpet är
skyddade mot elektrisk överbelastning och att de
inte utgör antändningskällor.
• Fältledningarna får endast dras genom IP65-
kabelboxar
och
kabelgenomföringsplåten.
För
all
ytterligare
ledningsdragning
att det är strängt förbjudet att borra eller sticka hål
i elpanelens sidor.
• För fältledningar gäller att endast nödvändiga hål
får göras. Inga hål som gjorts får lämnas utan kabel
i dem. Om oönskad håltagning inträffar ska hela
packningsplåten bytas ut.
118U5258 – Reservdel, kabelförskruvning
• Skiljevägg och basplatta har särskilda öppningar
för
förventilation.
Täta/blockera/stäng
öppningarna på något sätt.
• I händelse av riskfyllda läckage startar fläkten före
kompressorn med en startfördröjning på 30 sek-
under för att undvika köldmediekoncentration i
kompressorutrymmet.
• Rörmaterial av koppar ska uppfylla kraven i SS-
EN12735-1. Alla rörkopplingar ska uppfylla kraven
i SS-EN14276-2
• Vid fältinstallation ska stöd läggas till baserat på
storlek och vikt. Rekommenderat största avstånd
mellan stöden för rörledningar enligt EN12735-1
och EN12735-2
• Anslutning av rörledningar ska utföras innan venti-
lerna öppnas så att köldmedium kan flöda mellan
kylsystemets delar.
5 – Läckavkänning
Fyll aldrig kretsen med syre eller torr
luft. Detta kan orsaka brand eller
explosion.
• Använd inte färg för att kontrollera med avseende
på läckage.
• Kontrollera
hela
systemet
på läckage.
• Det maximala provtrycket är 25 bar.
• Då ett läckage upptäcks ska det repareras
och ytterligare en kontroll utföras.
6 – Vakuumavfuktning
• Använd aldrig kompressorn för att evakuera
systemet.
• Anslut en vakuumpump till både låg- och
högtryckssidan för snabbare och mer effektiv
evakuering.
• Vakuumpumpen
måste
för
användning
i
A2L-köldmediemiljö
118A2177D - AN37261897352601-010502 | 39
