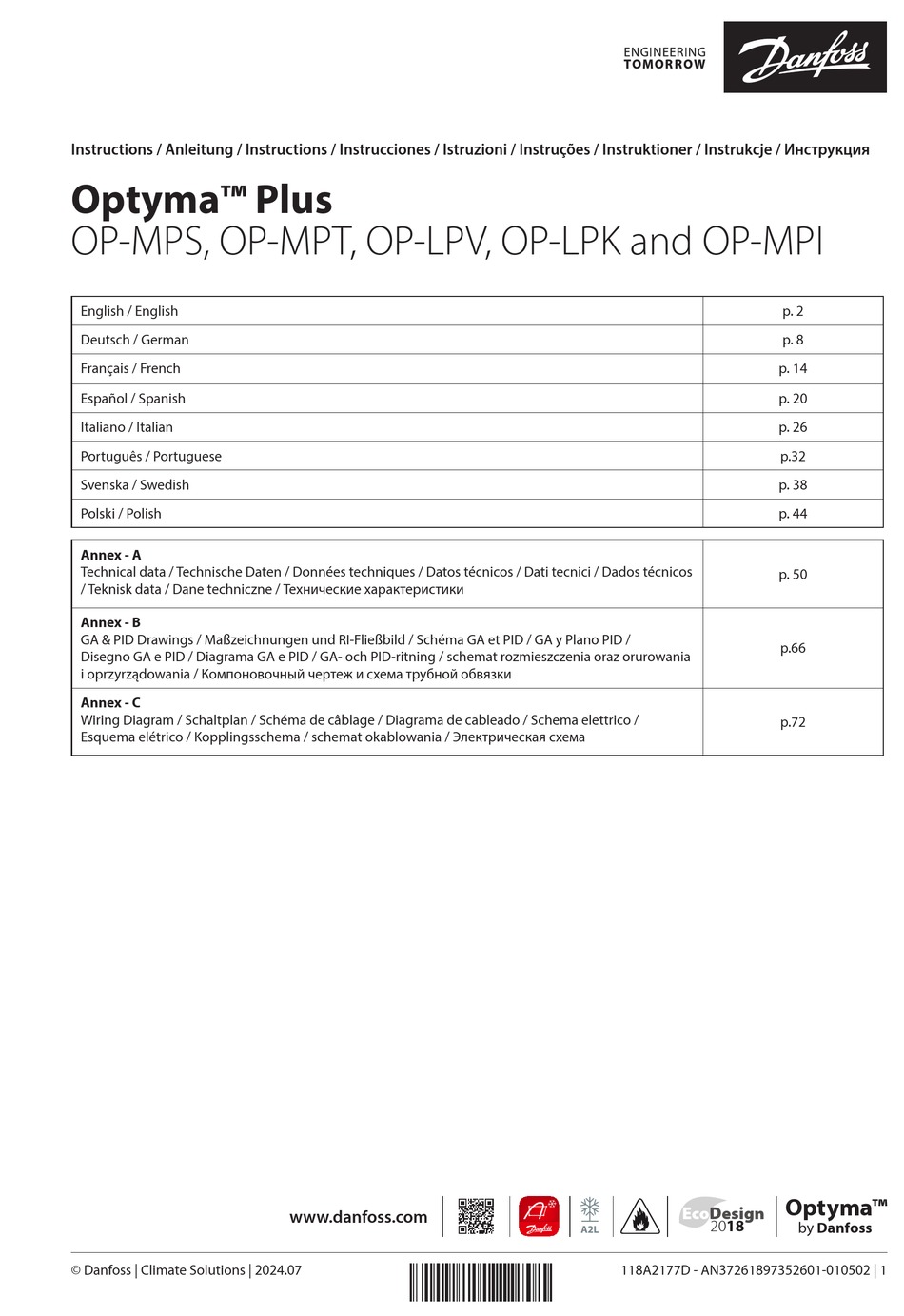

Instructions / Anleitung / Instructions / Instrucciones / Istruzioni / Instruções / Instruktioner / Instrukcje / Инструкция
Optyma™ Plus
OP-MPS, OP-MPT, OP-LPV, OP-LPK and OP-MPI
English / English
Deutsch / German
Français / French
Español / Spanish
Italiano / Italian
Português / Portuguese
Svenska / Swedish
Polski / Polish
Annex - A
Technical data / Technische Daten / Données techniques / Datos técnicos / Dati tecnici / Dados técnicos
/ Teknisk data / Dane techniczne / Технические характеристики
Annex - B
GA & PID Drawings / Maßzeichnungen und RI-Fließbild / Schéma GA et PID / GA y Plano PID /
Disegno GA e PID / Diagrama GA e PID / GA- och PID-ritning / schemat rozmieszczenia oraz orurowania
i oprzyrządowania / Компоновочный чертеж и схема трубной обвязки
Annex - C
Wiring Diagram / Schaltplan / Schéma de câblage / Diagrama de cableado / Schema elettrico /
Esquema elétrico / Kopplingsschema / schemat okablowania / Электрическая схема
© Danfoss | Climate Solutions | 2024.07
www.danfoss.com
EcoDesign
2018
A2L
118A2177D - AN37261897352601-010502 | 1
p. 2
p. 8
p. 14
p. 20
p. 26
p.32
p. 38
p. 44
p. 50
p.66
p.72
Optyma™
by Danfoss
