Emplacement - Siemens SITRANS F C MASSFLO Handbuch

SITRANS F C MASSFLO
Location
Placering
Einbau

Emplacement

    
mass flowmeter type MASS 2100 - DI 1.5
English
The flowmeter can be located both indoors and
outdoors, but the following conditions must be
observed:
Liquid temperature:
Standard version: −40 to +125°C
High temperature version: −40 to +180°C.
When the temperature difference between a
liquid and the surroundings is large, the sensor
must be insulated to prevent 2-phase flow and
the resulting measuring inaccuracy. This ap-
plies especially in the case of low flow.
Important!
The sensor must always
with a homogeneous liquid in single phase,
otherwise measuring errors will occur.
If there is air/gas in the liquid or liquids which
are volatile, horizontal sensor mounting is
recommended.
Dansk
Måleren kan placeres både inden- og udendørs,
blot skal man være opmærksom på følgende:
Væsketemperatur:
Standardudgave:
Høj-temperatur udgave:
Ved store temperaturforskelle imellem væske
og omgivelser skal målehovedet isoleres for at
undgå 2-faset flow med måleunøjagtighed til
følge, specielt ved små flow.
Vigtigt!
Målehovedet skal
væske, som skal være enfaset og homogen,
ellers får man målefejl.
Er der luft/gas i væsken, eller er væsken flygtig,
anbefales det at montere målehovedet vand-
ret.
be completely filled
−40 til +125°C
−40 til +180°C.
altid være helt fyldt med

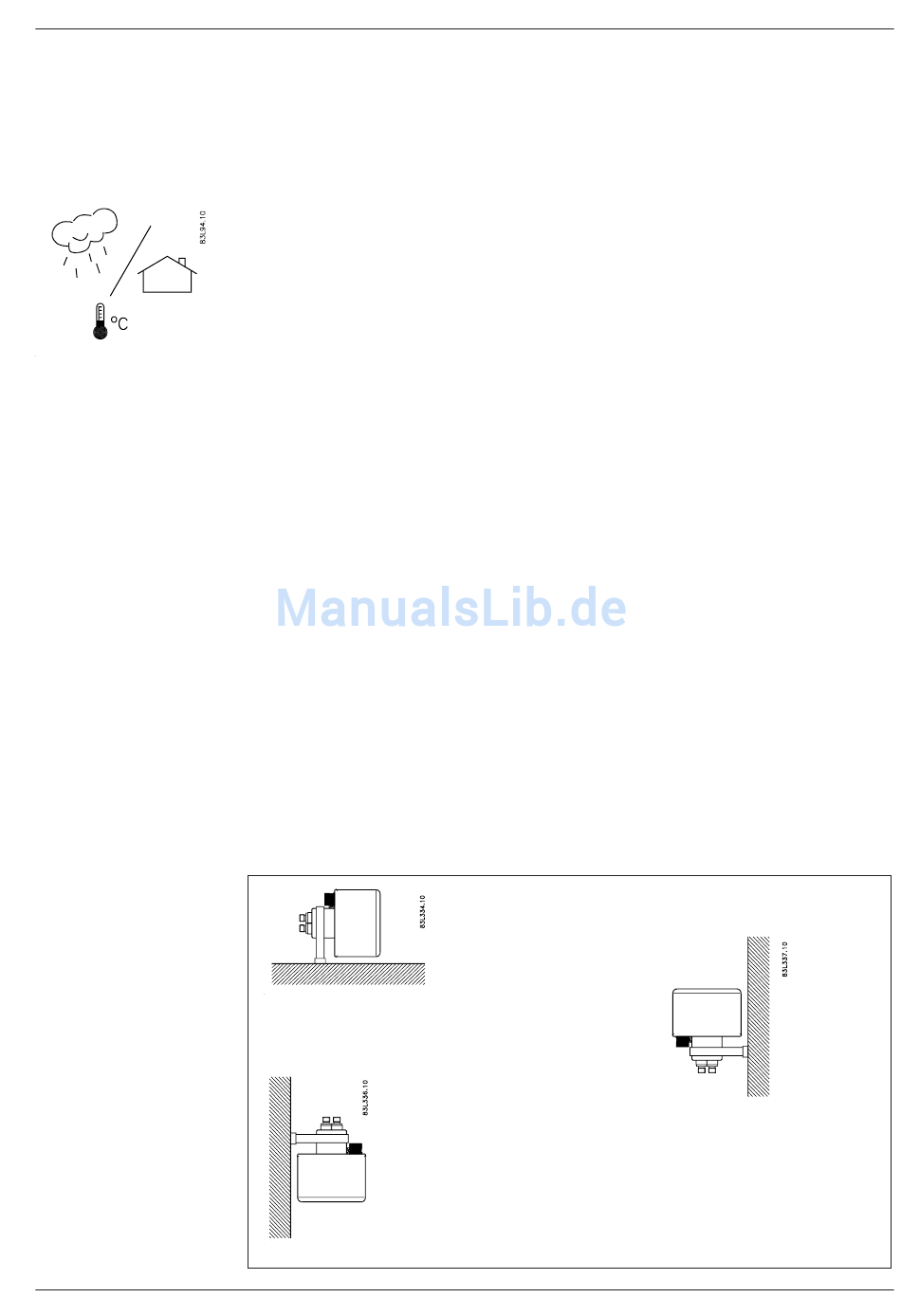

Horizontal mounting / Vandret montering /
Waagerechte Montage / Montage horizontal
• Liquid and gas applications
• Væske- og gasapplikationer
• Bei Flüssigkeiten mit Gasanteilen
• Mesure de liquides et gaz
Vertical mounting / Lodret montering /
Senkrechte Montage / Montage vertical
• Liquid applications
• Væskeapplikationer
• Bei Flüssigkeiten ohne Feststoff-
anteile und ohne Gaseinschlüsse
• Mesure de liquides
Deutsch
Der Durchflußmesser kann sowohl in geschlos-
senen Räumen als auch im Freien angebracht
werden. Dabei ist jedoch folgendes zu be-
achten:
Flüssigkeitstemperatur:
Standardausführung: −40 bis +125°C
Hochtemperaturausführung: −40 bis +180°C.
Bei hohen Temperaturunterschieden zwis-
chen Flüssigkeit und Umgebung muß der Meß-
aufnehmer isoliert werden, um einen Zwei-
phasendurchfluß und den sich daraus erge-
benden Meßfehler, insbesondere bei geringem
Durchfluß, zu vermeiden.
Wichtig!
Der Meßaufnehmer muß mit einer einphasigen
und homogenen Flüssigkeit immer gefüllt
sein, da sonst zusätzliche Meßfehler auftreten
können.
Wenn sich Luft/Gas in der Flüssigkeit befindet,
wird empfohlen, den Meßaufnehmer waage-
recht zu montieren.
Français
Le débitmètre peut être installé à l'intérieur
comme à l'extérieur, en respectant les conditions
ci-dessous:
Température du fluide:
Version standarde:
Version à haute température: −40 à +180°C.
En cas de forte différence de température entre
le fluide et l'extérieur, il faut isoler la tête de
mesure pour éviter l'écoulement diphasique,
qui affecterait la précision des mesures, plus
particulièrement en cas de faible débit.
Important!
Toujours assurer le remplissage de la tête de
mesure d'un liquide monophasé ou homogène,
sinon il y a des risques d'erreurs de mesure.
Si le fluide contient air/gaz ou liquides volatiles,
il est conseillé d'orienter la tête de mesure hori-
zontalement.
Vertical mounting / Lodret montering /
Senkrechte Montage / Montage vertical
• Gas applications
• Gasapplikationer
• Bei gasförmigen Medien
• Mesure de gaz
−40 à +125°C
5
