SITRANS F M MAGFLO
SITRANS F C MASSFLO

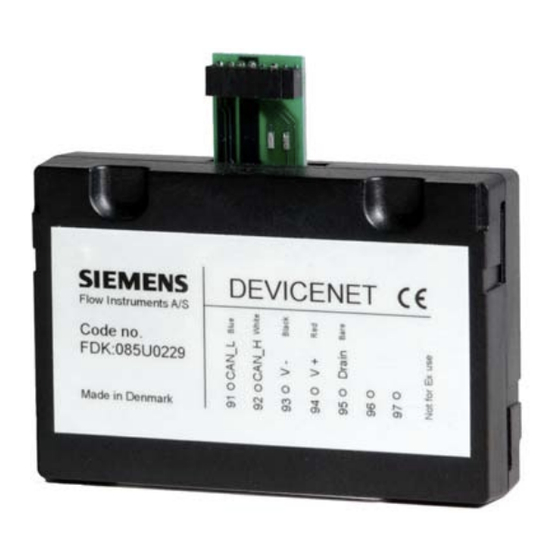

DeviceNet-Zusatzmodul
Technische Unterlagen (Handbücher, Instruktionen, Betriebsanleitung usw.) des kompletten
Warenangebotes von SITRANS F sind auf dem Internet/Intranet unter folgenden Links
verfügbar
Deutsch: http://www4.ad.siemens.de/WW/view/de/10806951/133300
Bestell-Nr.: FDK-521H1204
SFIDK.PS.023.C2.03
® ® ® ® ®
und
® ® ® ® ®
[
Betriebsanleitung
]
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SITRANS F M MAGFLO
Inhaltszusammenfassung für Siemens SITRANS F M MAGFLO
- Seite 1 Betriebsanleitung ® ® ® ® ® SITRANS F M MAGFLO ® ® ® ® ® SITRANS F C MASSFLO DeviceNet-Zusatzmodul Technische Unterlagen (Handbücher, Instruktionen, Betriebsanleitung usw.) des kompletten Warenangebotes von SITRANS F sind auf dem Internet/Intranet unter folgenden Links verfügbar Deutsch: http://www4.ad.siemens.de/WW/view/de/10806951/133300...
-
Seite 2: Inhaltsverzeichnis
1. Einführung DeviceNet-Zusatzmodul Inhalt Einführung in DeviceNet ....................3 Informationen zu diesem Handbuch ................3 Vorannahmen ......................3 Was Sie bereits wissen sollten ..................3 Produkt und Umgebung ....................3 Netzwerk ........................3 Anwenderprofil ......................3 Schnittstelle zum DeviceNet-Netzwerk ............... 3 Technische Daten ...................... -
Seite 3: Einführung In Devicenet
In diesem Handbuch wird als Voraussetzung angenommen, dass Sie ein Durchflussmessgerät von Siemens des Typs MAG 6000 oder MASS 6000 mit DeviceNet nutzen. Es wird außerdem angenommen, dass Sie einen PLC oder PC als Master verwenden, der mit einem Anschluss für serielle Kommunikation ausgerüstet ist und alle DeviceNet-Kommunikationsdienste... -
Seite 4: Technische Daten
DeviceNet-Zusatzmodul 2. Technische Daten Technische Daten Allgemeine Daten: Gerätetyp Slave Baudrate 125, 250, 500 Kbit/s Max. Distanz 100-500 Meter Max. Zahl von Netzknoten Unterstützte Formate für die Nachrichtenübermittlung Poll-Modus, explizite Nachrichten Gerätetyp Herstellerkompatibles Gerät Zertifizierung Nein Inhalt von Poll-Nachrichten: (abhängig von der Konfiguration) Produktion Alle Prozesswerte. -
Seite 5: Installation
DeviceNet-Zusatzmodul 3. Installation Installation Die Installation eines Zusatzmoduls in einem USM II Messumformer von Siemens Flow Instru- ments wird folgendermaßen vorgenommen: 3.1 Zusatzmodul 1. Packen Sie das Zusatzmodul aus Ausführungen für 19"- Kompaktausführungen nach und stecken Sie es wie gezeigt... -
Seite 6: Topologie
3. Installation DeviceNet-Zusatzmodul 3.2 Topologie Mit DeviceNet ist eine gemischte Hauptleitungs-/Nebenleitungs-Topologie möglich. Das Ka- bel muss an beiden Enden mit einem Widerstand von 121 Ohm/0,25 W abgeschlossen werden. 3.3 Kabellänge Baudrate Max. Gesamt- Nebenleitungslänge [m] Kabellänge [m] Maximum Kumulativ 125 K Baud 500 Meter 6 Meter 156 Meter... -
Seite 7: Vorkehrungen In Hinsicht Auf Die Elektromagnetische Verträglichkeit (Emv)
3. Installation DeviceNet-Zusatzmodul 3.5 Elektrischer Anschluss Messumformer Signal converter Spannungsversorgung 11 - 30 V d.c. Supply voltage 115 -230 V a.c. 11 - 24 V a.c. − DeviceNet-Kabel DeviceNet Cable blau Blue CAN_L weiß W hite CAN_H schwarz Black Abschluss: Der Anschluss eines Widerstands von 121 Ohm über 91, 92 schließt den DeviceNet-Bus ab. Dies Term ination: Connecting a resistor of 121Ohm 0.25W over 91,92 will term inate the muss erfolgen, wenn es sich um das letzte Gerät auf dem Bus handelt. -
Seite 8: Inbetriebnahme
DeviceNet-Zusatzmodul 4. Inbetriebnahme Inbetriebnahme Vor der Kommunikation mit dem Scanner müssen die MAC-ID, die Baudrate und die Assembly- Auswahl festgelegt werden. Diese Eingaben können über die lokale Anzeige oder über die Software zur Inbetriebnahme vorgenommen werden. Dem Handbuch des Messumformers können Sie die Position des Menüs für das DeviceNet-Modul entnehmen. -
Seite 9: Schnell-Einrichtung
4. Inbetriebnahme DeviceNet-Zusatzmodul 4.1.2 Schnell-Einrichtung Die MAC-ID kann über Bus oder Tastenfeld-Anzeige eingestellt werden. Zur Änderung (oder Ansicht) der DeviceNet-Einstellungen über die Tastenfeld-Anzeige gehen Sie folgendermaßen vor: Halten Sie die Taste [Grundstellung] zwei Sekunden lang gedrückt. ( HINWEIS: Um nur zur “Ansicht” zu gelangen, überspringen Sie die Schritte 2 & 3). Geben Sie das Passwort (1000) ein, drücken Sie dafür die Taste [Änderung] zweimal, und drücken Sie dann auf die Taste [Sperren]... -
Seite 10: Erläuterung Der Menüpunkte
4. Inbetriebnahme DeviceNet-Zusatzmodul 4.1.3 Erläuterung der Wenn die DeviceNet-Option korrekt im Durch- Beschreibung der Auswahl MASS 6000 Menüpunkte flussmesser montiert wurde, zeigt die Menü- • Assembly-Auswahl 1/2: 1 Wort zur struktur eine neue Gruppe von Parametern: Steuerung des MASS 6000, 6 Wörter für das Feedback DeviceNet-Modul •... -
Seite 11: Systemkonfiguration
Einstellung der Parameter im Zusammenhang mit der Anwendung. Für die Offline-Konfigura- tion stellt Siemens Flow Instruments englisch-sprachige EDS-Dateien bereit. Wenden Sie sich dafür über das Internet an den für Sie zuständigen Anbieter von Siemens Flow Instruments. Ein weiterer wichtiger Konfigurationsparameter ist die Auswahl der Kommunikationsverfahren, die ein effizientes und reaktionsschnelles E/A-System ermöglichen. -
Seite 12: Prozessdatenformate
DeviceNet-Zusatzmodul 4. Inbetriebnahme 4.3.2 Prozessdaten- Volumendurchfluss und Zähler 1 & 2 werden Höchstwertiges Wort Niedrigstwertiges Wort formate als 32 Bit-Gleitkommazahlen repräsentiert und Bitnummer belegen jeweils zwei Wörter Eingaberaum am Master. EXPONENT MANTISSE Gleitkommazahlen werden durch zwei Fest- wobei: kommazahlen dargestellt. Diese zwei Festkom- Bit 31: Vorzeichenbit mazahlen sind: Bit 23 - 30: EXPONENT... -
Seite 13: Kontrollwort
4. Inbetriebnahme DeviceNet-Zusatzmodul 4.3.4 Kontrollwort Das Kontrollwort wird dazu verwendet, die Zähler (T) zu steuern und die Nullpunktein- stellungsfunktion (ZADJ) des MAG 6000 von einem Master (also einem PC oder PLC) aus zu aktivieren. Master → Slave Kontroll- wort 1 5 1 4 1 3 1 2 1 1 1 0 9 8 7 6 5 4 3 2 1 0 B i t Bit 03, T2R_Mask: Bit = 0 Bit = 1... -
Seite 14: Poll-E/Amass 6000
4. Inbetriebnahme DeviceNet-Zusatzmodul 4.4. Poll-E/A Der MASS 6000 hat sieben verschiedene vordefinierte E/A-Assembly-Instanzen für Prozess- MASS 6000 daten. Der Standard-E/A-Transfer wird in der Zeichnung unten gezeigt. DeviceNet MASS 6000 PLC-E/A-Bereich Control QW 000 Control IW 000 Mass MA SS Tot1 Tot2/Batch IW 001 Mass... -
Seite 15: Prozessdatenformate
DeviceNet-Zusatzmodul 4. Inbetriebnahme Massendurchfluss, Volumendurchfluss, wobei: 4.4.2 Prozessdatenformate Dichte, Temperatur, Fraktion und Zähler 1 & 2 Bit 31: Vorzeichenbit werden als 32 Bit-Gleitkommazahlen re- Bit 23 - 30: EXPONENT präsentiert und belegen jeweils zwei Wörter Bit 0 - 22: MANTISSE Eingaberaum am Master. -
Seite 16: Kontrollwort
4. Inbetriebnahme DeviceNet-Zusatzmodul 4.4.4 Kontrollwort Das Kontrollwort wird dazu verwendet, die Zähler (T) zu steuern und die Nullpunkteinstellungs- funktion (ZADJ) des MASS 6000 von einem Master (also einem PC oder PLC) aus zu aktivieren. Master → Slave Kontroll- wort 1 5 1 4 1 3 1 2 1 1 1 0 9 8 7 6 5 4 3 2 1 0 B i t Bit 02, T2R_Cmd: Bit = 0 Bit = 1... -
Seite 17: Devicenet-Objektklassen
√ Identität Für Klassencode 0x01 wurden die folgenden Instanzenattribute implementiert: Attribut Zugriff Bezeichnung Datenart Beschreibung Laden Hersteller-ID UINT Siemens-Herstellercode = 862 Laden Gerätetyp UINT Herstellerkompatibles Gerät = 0 Laden Produktcode UINT MAG 6000 = 3 MASS 6000 = 4 Laden... -
Seite 18: Klassencode 0X04, E/A-Assembly
DeviceNet-Zusatzmodul 5. DeviceNet-Objektklassen DeviceNet- Klassencode 0x04, E/A-Assembly Objektklassen Für Klassencode 0x04 wurden die folgenden Instanzen-IDs für den MAG 6000 (Fortsetzung) implementiert: Instanz Datenformat Beschreibung 2 Bytes Eingabe Kontrollwort 12 Bytes Eingabe Byte 1-4 = Volumendurchfluss Byte 5-8 = Zähler 1 Byte 9-12 = Zähler 2 14 Bytes Eingabe... -
Seite 19: Klassencode 0X65, Prozessdaten
5. DeviceNet-Objektklassen DeviceNet-Zusatzmodul Für Klassencode 0x05 wurden die folgenden Instanzenattribute implementiert: DeviceNet- Objektklassen Attribut Zugriff Bezeichung Datenart Beschreibung (Fortsetzung) Laden Zustand USINT Zustand des Objekts Laden Instanz_Typ USINT Anzeige von entweder I/O oder Meldungsanschlüssen Laden Transportklasse_ BYTE Beschreibung des Anschluss- Trigger verhaltens Laden... -
Seite 20: Klassencode 0X66, Zähler
DeviceNet-Zusatzmodul 5. DeviceNet-Objektklassen DeviceNet- Klassencode 0x66, Zähler Objektklassen Für Klassencode 0x66 stehen die folgenden Instanzen-IDs zur Verfügung: (Fortsetzung) Instanz Bezeichung MASS Beschreibung Klassenkennzeichnung Keine gemeinsamen Attribute der Instanzen √ √ Zähler 1 √ √ Zähler 2 Für Klassencode 0x66 wurden die folgenden Instanzenattribute implementiert: Attribut Zugriff Bezeichung... -
Seite 21: Klassencode 0X69, Systeminformation
DeviceNet-Zusatzmodul 5. DeviceNet-Objektklassen DeviceNet- Klassencode 0x69, Systeminformation Objektklassen Für Klassencode 0x69 stehen die folgenden Instanzen-IDs zur Verfügung: (Fortsetzung) Instanz Bezeichung MASS Beschreibung Klassenkennzeichnung Keine gemeinsamen Attribute der Instanzen √ √ Systeminformationen Für Klassencode 0x69 wurden die folgenden Instanzenattribute implementiert: Attribut Zugriff Bezeichung Datenart... -
Seite 22: Klassencode 0X6B, Sensor
5. DeviceNet-Objektklassen DeviceNet-Zusatzmodul DeviceNet- 5.10 Klassencode 0x6B, Sensor Objektklassen Für Klassencode 0x6B stehen die folgenden Instanzen-IDs zur Verfügung: (Fortsetzung) Instanz Bezeichung MASS Beschreibung Messaufnehmer Keine gemeinsamen Attribute der Instanzen √ √ Sensor Für Klassencode 0x6B wurden die folgenden Instanzenattribute implementiert: Attribut Zugriff Bezeichung... -
Seite 23: In Usm Ii Produkten Verwendete Si-Einheiten
DeviceNet-Zusatzmodul ANHANG A ® ® ® ® ® ANHANG A SITRANS F M MAGFLO Volumendurchfluss In USM II Produkten Zähler verwendete SI-Einheiten ® ® ® ® ® SITRANS F C MASSFLO Massendurchfluss kg/s Volumendurchfluss Dichte kg/m °C Temperatur Durchfluss Fraktion (A,B) kg/s Durchfluss Fraktion A Przt. - Seite 24 Druckschrift werden jedoch regelmäßig überprüft und notwendige Korrekturen sind in GM-Eintragung. der nachfolgenden Auflage enthalten. Für Verbesserungsvorschläge sind wir dankbar. Copyright © Siemens AG 01.2005 All Rights Reserved Änderungen, die dem technischen Fortschritt dienen, sind ohne vorherige Ankündigung möglich.
