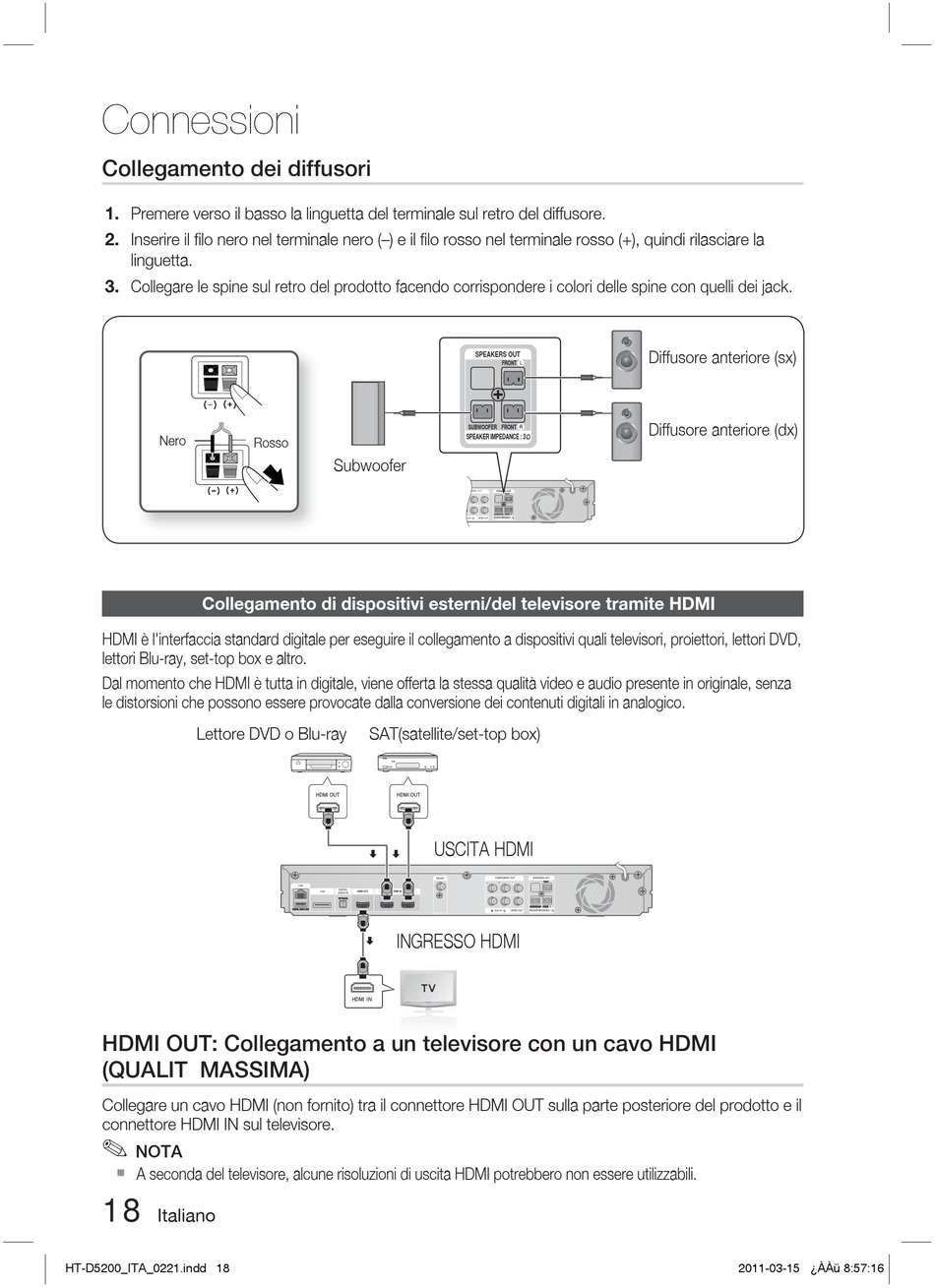

Connessioni

Collegamento dei diffusori

1. Premere verso il basso la linguetta del terminale sul retro del diffusore.
2. Inserire il fi lo nero nel terminale nero (–) e il fi lo rosso nel terminale rosso (+), quindi rilasciare la
linguetta.
3. Collegare le spine sul retro del prodotto facendo corrispondere i colori delle spine con quelli dei jack.
Nero
Collegamento di dispositivi esterni/del televisore tramite HDMI
HDMI è l'interfaccia standard digitale per eseguire il collegamento a dispositivi quali televisori, proiettori, lettori DVD,
lettori Blu-ray, set-top box e altro.
Dal momento che HDMI è tutta in digitale, viene offerta la stessa qualità video e audio presente in originale, senza
le distorsioni che possono essere provocate dalla conversione dei contenuti digitali in analogico.
Lettore DVD o Blu-ray
HDMI OUT: Collegamento a un televisore con un cavo HDMI
(QUALIT MASSIMA)
Collegare un cavo HDMI (non fornito) tra il connettore HDMI OUT sulla parte posteriore del prodotto e il
connettore HDMI IN sul televisore.
✎
NOTA

A seconda del televisore, alcune risoluzioni di uscita HDMI potrebbero non essere utilizzabili.
18
Italiano
HT-D5200_ITA_0221.indd 18 HT-D5200_ITA_0221.indd 18
Rosso
Subwoofer
SAT(satellite/set-top box)
LAN LAN
DIGITAL DIGITAL
iPod iPod HDMI OUT
HDMI IN
AUDIO IN AUDIO IN
OPTICAL
WIRELESS LAN

INGRESSO HDMI

SPEAKERS OUT
FRONT
SUBWOOFER FRONT
SPEAKER IMPEDANCE : 3
COMPONENT OUT ONENT OUT SPEAKERS OUT
FRONT
SUBWOOFER FRONT
AUX IN UX IN VIDEO OUT VIDEO OUT SPEAKER IMPEDANCE : 3

USCITA HDMI

FM ANT FM ANT COMPONENT OUT COMPONENT OUT SPEAKERS OUT SPEAKERS OUT
FRONT
SUBWOOFER FRONT
AUX IN AUX IN VIDEO OUT VIDEO OUT SPEAKER IMPEDANCE : 3 SPEAKER IMPEDANCE : 3
Diffusore anteriore (sx)
Diffusore anteriore (dx)
