Erste Schritte

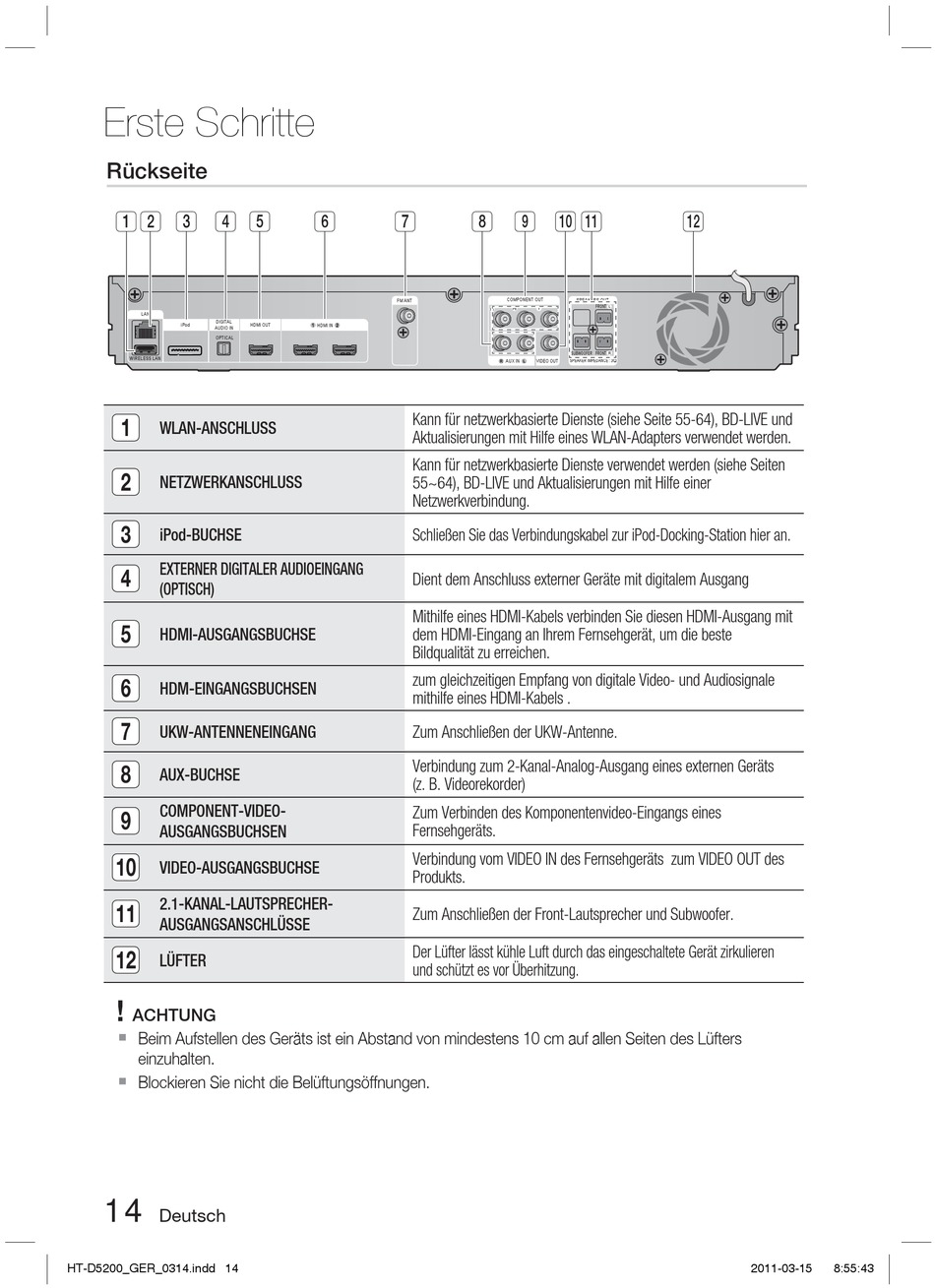

Rückseite
1 2 3 4
LAN
DIGITAL
iPod
AUDIO IN
OPTICAL
WIRELESS LAN
1
WLAN-ANSCHLUSS
2
NETZWERKANSCHLUSS
3
iPod-BUCHSE
EXTERNER DIGITALER AUDIOEINGANG
4
(OPTISCH)
5
HDMI-AUSGANGSBUCHSE
6
HDM-EINGANGSBUCHSEN
7
UKW-ANTENNENEINGANG
8
AUX-BUCHSE
COMPONENT-VIDEO-
9
AUSGANGSBUCHSEN
10
VIDEO-AUSGANGSBUCHSE
2.1-KANAL-LAUTSPRECHER-
11
AUSGANGSANSCHLÜSSE
12
LÜFTER
!
ACHTUNG

Beim Aufstellen des Geräts ist ein Abstand von mindestens 10 cm auf allen Seiten des Lüfters
einzuhalten.

Blockieren Sie nicht die Belüftungsöffnungen.
14
Deutsch
HT-D5200_GER_0314.indd 14 HT-D5200_GER_0314.indd 14
5 6 7
FM ANT
HDMI OUT HDMI IN
Kann für netzwerkbasierte Dienste (siehe Seite 55-64), BD-LIVE und
Aktualisierungen mit Hilfe eines WLAN-Adapters verwendet werden.
Kann für netzwerkbasierte Dienste verwendet werden (siehe Seiten
55~64), BD-LIVE und Aktualisierungen mit Hilfe einer
Netzwerkverbindung.
Schließen Sie das Verbindungskabel zur iPod-Docking-Station hier an.
Dient dem Anschluss externer Geräte mit digitalem Ausgang
Mithilfe eines HDMI-Kabels verbinden Sie diesen HDMI-Ausgang mit
dem HDMI-Eingang an Ihrem Fernsehgerät, um die beste
Bildqualität zu erreichen.
zum gleichzeitigen Empfang von digitale Video- und Audiosignale
mithilfe eines HDMI-Kabels .
Zum Anschließen der UKW-Antenne.
Verbindung zum 2-Kanal-Analog-Ausgang eines externen Geräts
(z. B. Videorekorder)
Zum Verbinden des Komponentenvideo-Eingangs eines
Fernsehgeräts.
Verbindung vom VIDEO IN des Fernsehgeräts zum VIDEO OUT des
Produkts.
Zum Anschließen der Front-Lautsprecher und Subwoofer.
Der Lüfter lässt kühle Luft durch das eingeschaltete Gerät zirkulieren
und schützt es vor Überhitzung.
8 9 10 11
COMPONENT OUT
SPEAKERS OUT
FRONT
SUBWOOFER FRONT
SPEAKER IMPEDANCE : 3
AUX IN VIDEO OUT
12
