Connessioni

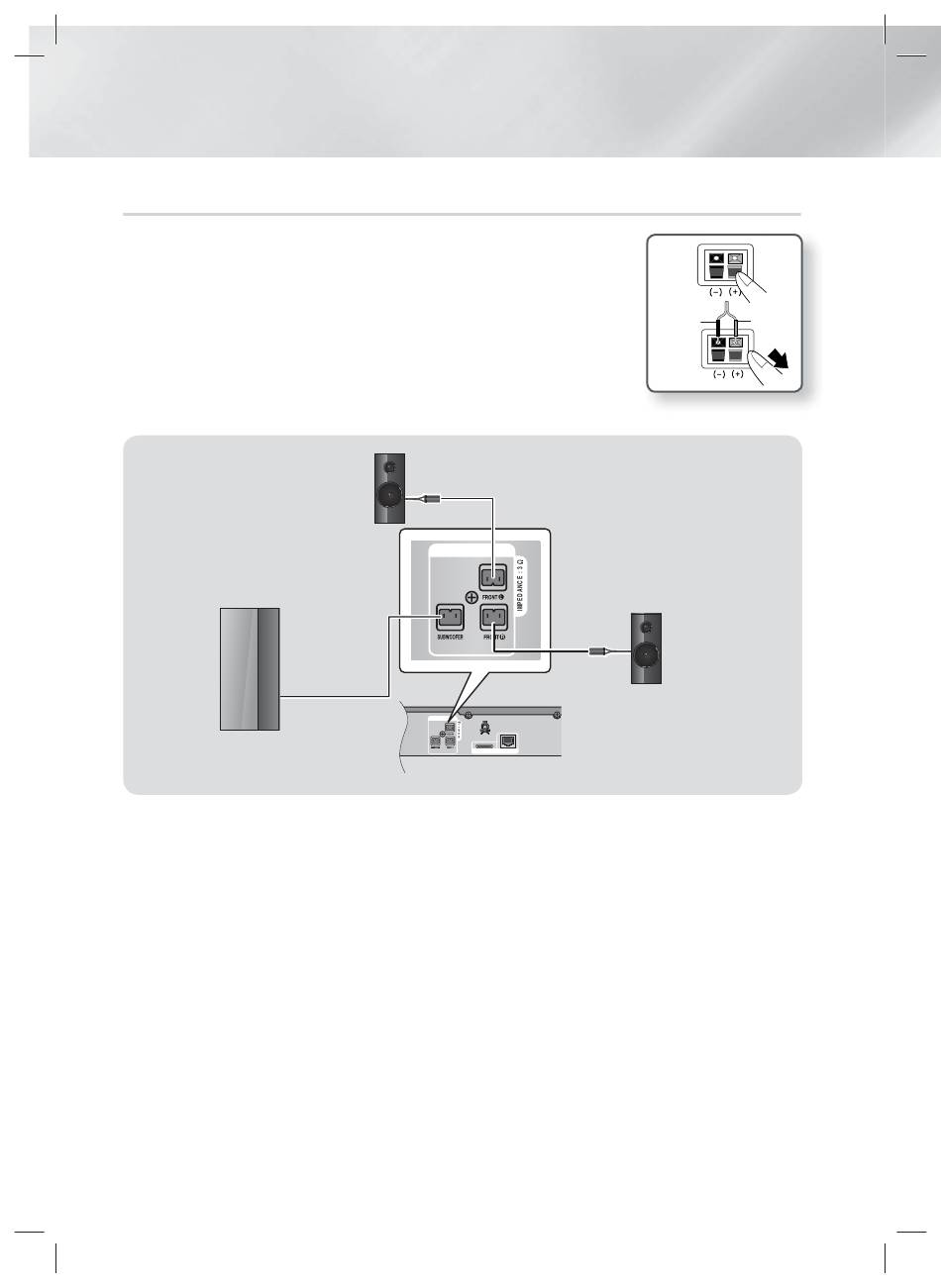

Collegamento dei diffusori

1. Abbinare ciascun fascio di cavi al rispettivo diffusore facendo corrispondere
i colori delle spine dei cavi agli adesivi in basso sui connettori dei diffusori.
2. Per collegare ciascun filo al relativo diffusore:
a. Premere verso il basso la linguetta rossa dietro il diffusore, inserire il filo
rosso, quindi rilasciare la linguetta.
b. Premere verso il basso la linguetta nera dietro il diffusore, inserire il filo
nero, quindi rilasciare la linguetta.
3. Collegare le spine dei fili dei diffusori sul retro del prodotto facendo
corrispondere i colori delle spine con i connettori dei diffusori.
Diffusore anteriore (S)
Subwoofer
| ATTENZIONE |
\ Se si desidera installare il prodotto su una parete, fissare in modo stabile le viti o i chiodi nella parete e utilizzare i fori sul retro del diffusore
per montarlo contro la parete.
Gli accessori (chiodi o viti) necessari per il montaggio non sono forniti in dotazione di fabbrica.
\ Non lasciar giocare i bambini con i diffusori o nelle loro vicinanze. La caduta di un diffusore potrebbe provocare lesioni.
\ Per collegare i cavi agli altoparlanti, rispettare la polarità (+/ –).
\ Tenere il subwoofer lontano dalla portata dei bambini per impedire che mettano le mani o introducano oggetti nel condotto (foro) dello
stesso.
\ Non appendere il subwoofer alla parete dal condotto (foro).
| NOTA |
\ Se si colloca un diffusore vicino al televisore, i colori dello schermo potrebbero apparire distorti a causa del campo magnetico.
16
|
Italiano
HT-E5200_XU_ITA_0222.indd 16 HT-E5200_XU_ITA_0222.indd 16
SPEAKERS OUT
Diffusore anteriore (D)
SPEAKERS OUT
iPod LAN
Nero
Rosso
