Operazioni preliminari

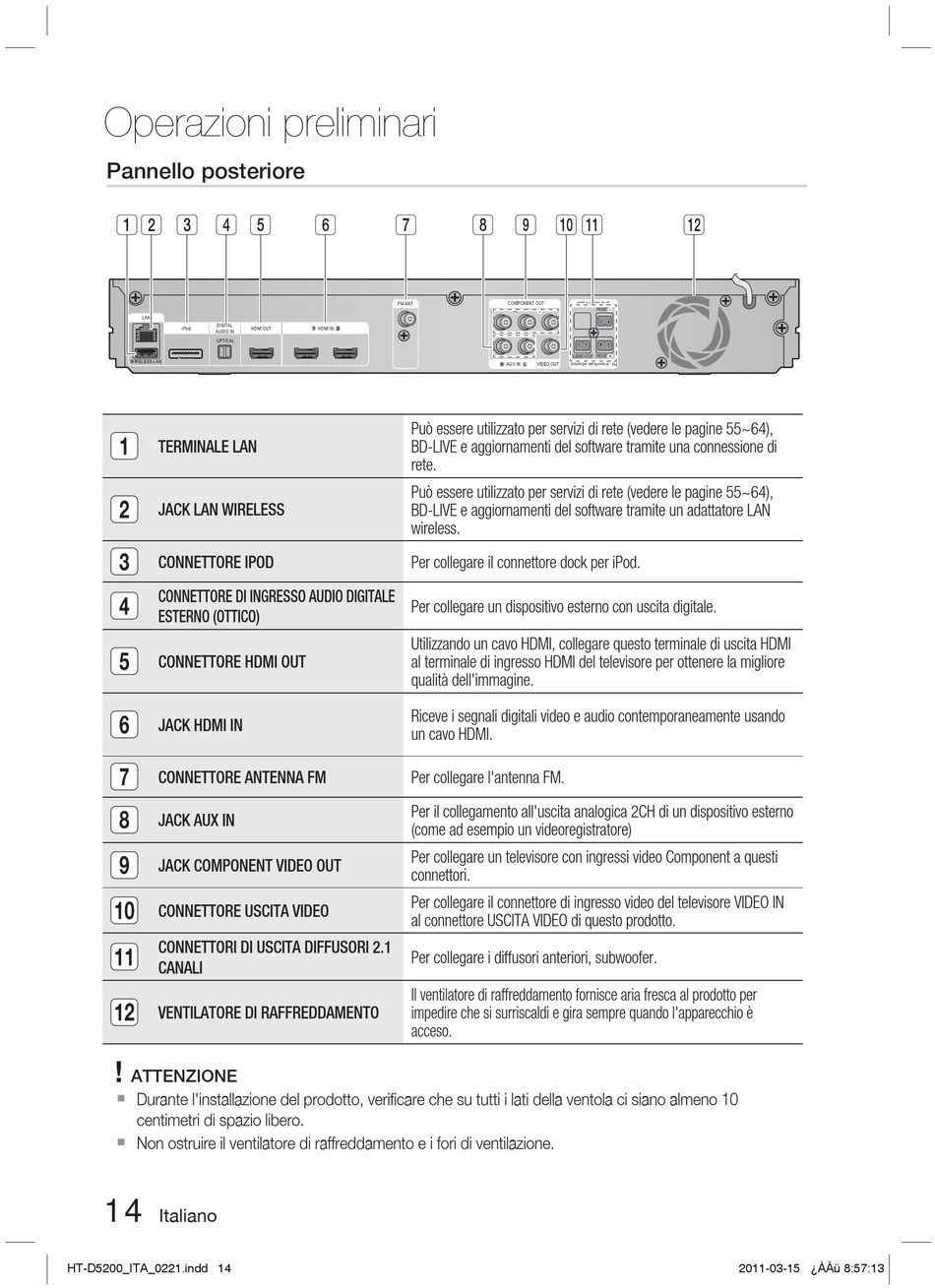

Pannello posteriore

1 2 3 4
LAN
DIGITAL
iPod
AUDIO IN
OPTICAL
WIRELESS LAN
1
TERMINALE LAN
2
JACK LAN WIRELESS
3
CONNETTORE IPOD
CONNETTORE DI INGRESSO AUDIO DIGITALE
4
ESTERNO (OTTICO)
5
CONNETTORE HDMI OUT
6
JACK HDMI IN
7
CONNETTORE ANTENNA FM
8
JACK AUX IN
9
JACK COMPONENT VIDEO OUT
10
CONNETTORE USCITA VIDEO
CONNETTORI DI USCITA DIFFUSORI 2.1
11
CANALI
12
VENTILATORE DI RAFFREDDAMENTO
!
ATTENZIONE

Durante l'installazione del prodotto, verifi care che su tutti i lati della ventola ci siano almeno 10
centimetri di spazio libero.

Non ostruire il ventilatore di raffreddamento e i fori di ventilazione.
14
Italiano
HT-D5200_ITA_0221.indd 14 HT-D5200_ITA_0221.indd 14
5 6 7
FM ANT
HDMI OUT HDMI IN
Può essere utilizzato per servizi di rete (vedere le pagine 55~64),
BD-LIVE e aggiornamenti del software tramite una connessione di
rete.
Può essere utilizzato per servizi di rete (vedere le pagine 55~64),
BD-LIVE e aggiornamenti del software tramite un adattatore LAN
wireless.
Per collegare il connettore dock per iPod.
Per collegare un dispositivo esterno con uscita digitale.
Utilizzando un cavo HDMI, collegare questo terminale di uscita HDMI
al terminale di ingresso HDMI del televisore per ottenere la migliore
qualità dell'immagine.
Riceve i segnali digitali video e audio contemporaneamente usando
un cavo HDMI.
Per collegare l'antenna FM.
Per il collegamento all'uscita analogica 2CH di un dispositivo esterno
(come ad esempio un videoregistratore)
Per collegare un televisore con ingressi video Component a questi
connettori.
Per collegare il connettore di ingresso video del televisore VIDEO IN
al connettore USCITA VIDEO di questo prodotto.
Per collegare i diffusori anteriori, subwoofer.
Il ventilatore di raffreddamento fornisce aria fresca al prodotto per
impedire che si surriscaldi e gira sempre quando l'apparecchio è
acceso.
8 9 10 11
COMPONENT OUT
SPEAKERS OUT
FRONT
SUBWOOFER FRONT
AUX IN VIDEO OUT SPEAKER IMPEDANCE : 3
12
