Anschlüsse

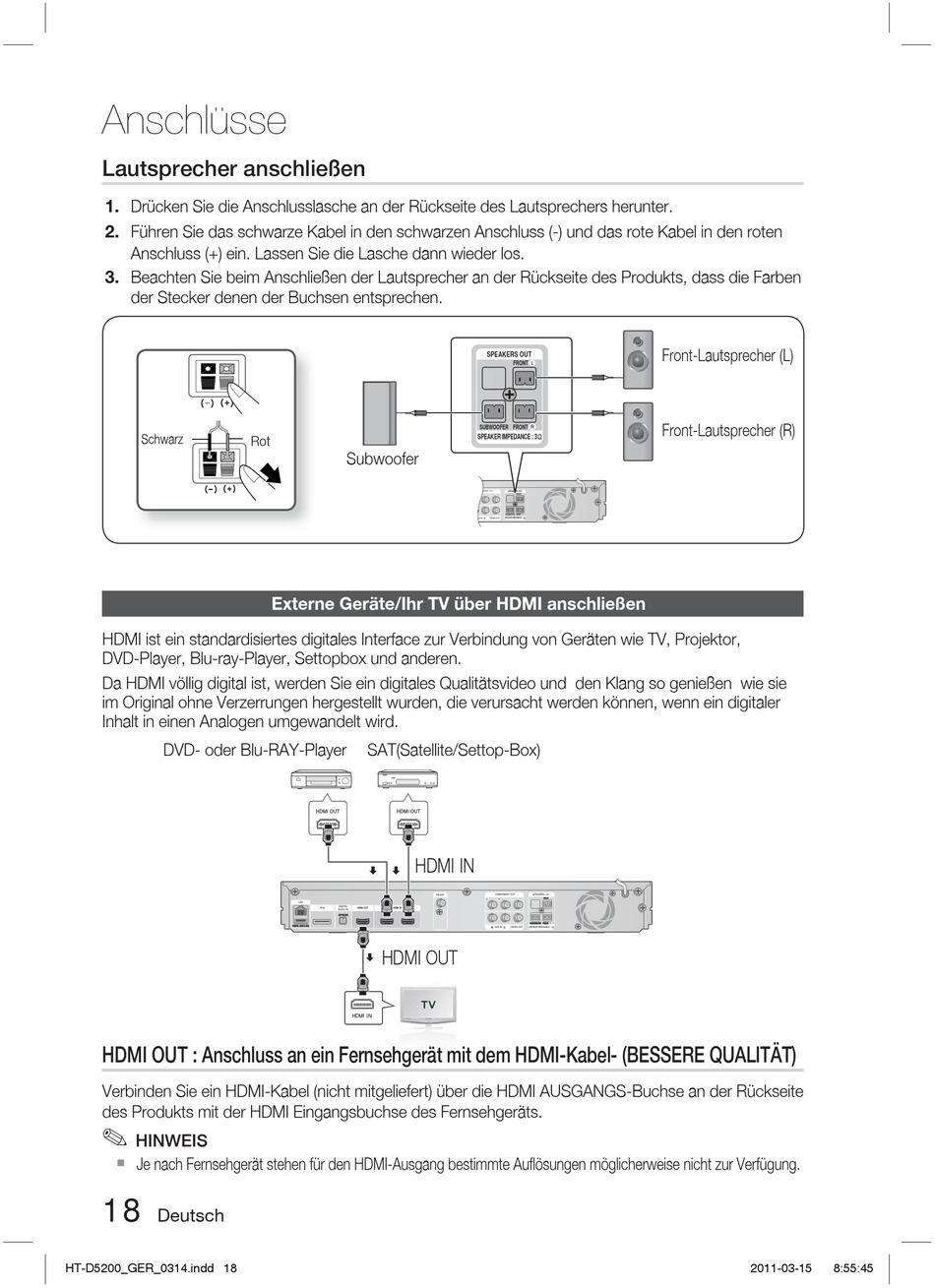

Lautsprecher anschließen
1. Drücken Sie die Anschlusslasche an der Rückseite des Lautsprechers herunter.
2. Führen Sie das schwarze Kabel in den schwarzen Anschluss (-) und das rote Kabel in den roten
Anschluss (+) ein. Lassen Sie die Lasche dann wieder los.
3. Beachten Sie beim Anschließen der Lautsprecher an der Rückseite des Produkts, dass die Farben
der Stecker denen der Buchsen entsprechen.
Schwarz
HDMI ist ein standardisiertes digitales Interface zur Verbindung von Geräten wie TV, Projektor,
DVD-Player, Blu-ray-Player, Settopbox und anderen.
Da HDMI völlig digital ist, werden Sie ein digitales Qualitätsvideo und den Klang so genießen wie sie
im Original ohne Verzerrungen hergestellt wurden, die verursacht werden können, wenn ein digitaler
Inhalt in einen Analogen umgewandelt wird.
DVD- oder Blu-RAY-Player
HDMI OUT : Anschluss an ein Fernsehgerät mit dem HDMI-Kabel- (BESSERE QUALITÄT)
Verbinden Sie ein HDMI-Kabel (nicht mitgeliefert) über die HDMI AUSGANGS-Buchse an der Rückseite
des Produkts mit der HDMI Eingangsbuchse des Fernsehgeräts.
✎
HINWEIS

Je nach Fernsehgerät stehen für den HDMI-Ausgang bestimmte Aufl ösungen möglicherweise nicht zur Verfügung.
18
Deutsch
HT-D5200_GER_0314.indd 18 HT-D5200_GER_0314.indd 18
Rot
Subwoofer
Externe Geräte/Ihr TV über HDMI anschließen
SAT(Satellite/Settop-Box)
HDMI IN
LAN LAN
DIGITAL DIGITAL
iPod iPod HDMI OUT HDMI IN
AUDIO IN AUDIO IN
OPTICAL
WIRELESS LAN
HDMI OUT
SPEAKERS OUT
FRONT
SUBWOOFER FRONT
SPEAKER IMPEDANCE : 3
COMPONENT OUT PONENT OUT SPEAKERS OUT
FRONT
SUBWOOFER FRONT
AUX IN AUX IN VIDEO OUT VIDEO OUT SPEAKER IMPEDANCE : 3
COMPONENT OUT COMPONENT OUT
FM ANT FM ANT SPEAKERS OUT SPEAKERS OUT
FRONT
SUBWOOFER FRONT
SPEAKER IMPEDANCE : 3 SPEAKER IMPEDANCE : 3
AUX IN AUX IN VIDEO OUT VIDEO OUT
Front-Lautsprecher (L)
Front-Lautsprecher (R)
