4.0 BENUTZEROBERFLÄCHE
4.1
ANZEIGELAYOUT
Die Videoanzeige ist in vier Hauptbereiche unterteilt (Abbildung 4-A):
• Symbolbereich auf der linken Seite: Hauptsystemsteuerungssymbole
• Symbolbereich auf der rechten Seite: Verknüpfungs- und Funktionssymbole
• Fenster „Bild": Videobilder des Eingriffs, gespeicherte Standbilder oder Videos befinden sich
in der Mitte des Bildschirms. Popup-Fenster werden ebenfalls im Fenster „Bild" angezeigt.
• Anzeige programmierbarer Tasten: Unter dem Benutzersymbol werden die zugeordneten
Funktionen für programmierbare Endoskoptasten und Fußpedale angezeigt.
20

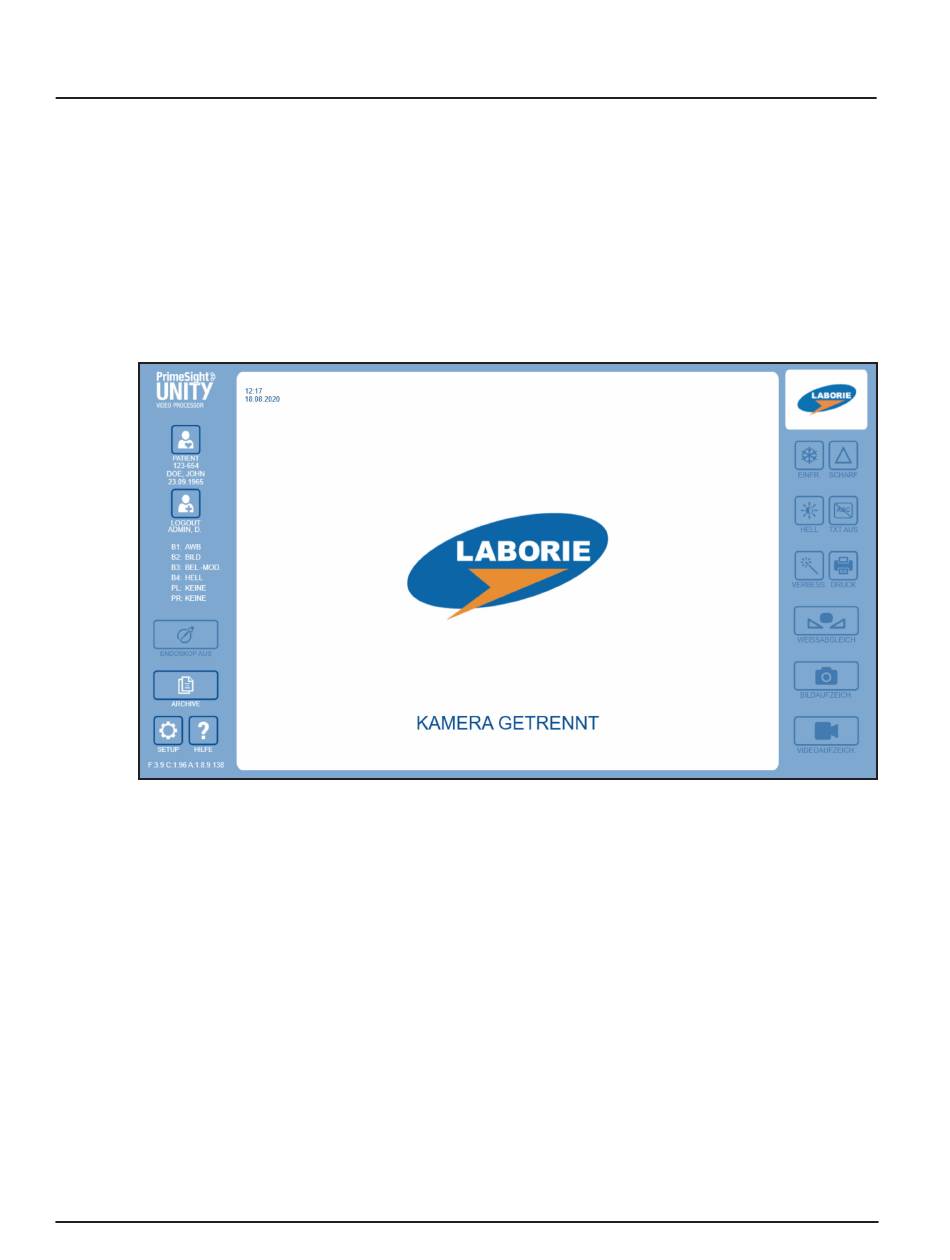

Abbildung 4-A: Hauptanzeige
Benutzerhandbuch für den PrimeSight UNITY 9000-Videoprozessor
