3 – Geräteübersicht und Vorbereitung
3.10 VERBINDEN DES VIDEOSKOPS MIT DEM VIDEOPROZESSOR
VORSICHTSHINWEIS
Wenn Sie den Kabelstecker des Videoskops an den Videoprozessor anschließen oder von diesem
entfernen, fassen Sie immer den Stecker an. Das Anbringen oder Entfernen während des Haltens
des Kabels selbst kann das Kabel beschädigen.
So schließen Sie ein Videoskop an den UNITY 9000 an:
• Entfernen Sie die Verschlusskappe, falls vorhanden, vom Ende des Steckers, indem Sie
vorsichtig am Steckergehäuse ziehen und dabei die Zugentlastung am Videokabel festhalten.
• Stecken Sie den Kabelstecker des Videoskops mit dem Ausrichtungspfeil nach oben in den
Anschluss am Videoprozessor. Der zu verwendende Stecker wird durch das Endoskopsymbol
auf der rechten Seite gekennzeichnet, wie in Abbildung 3-F dargestellt.
• Schieben Sie den Kabelstecker vorsichtig in den Frontblendenanschluss des Videoprozessors,
bis er stoppt. Der Stecker sollte fest sitzen.

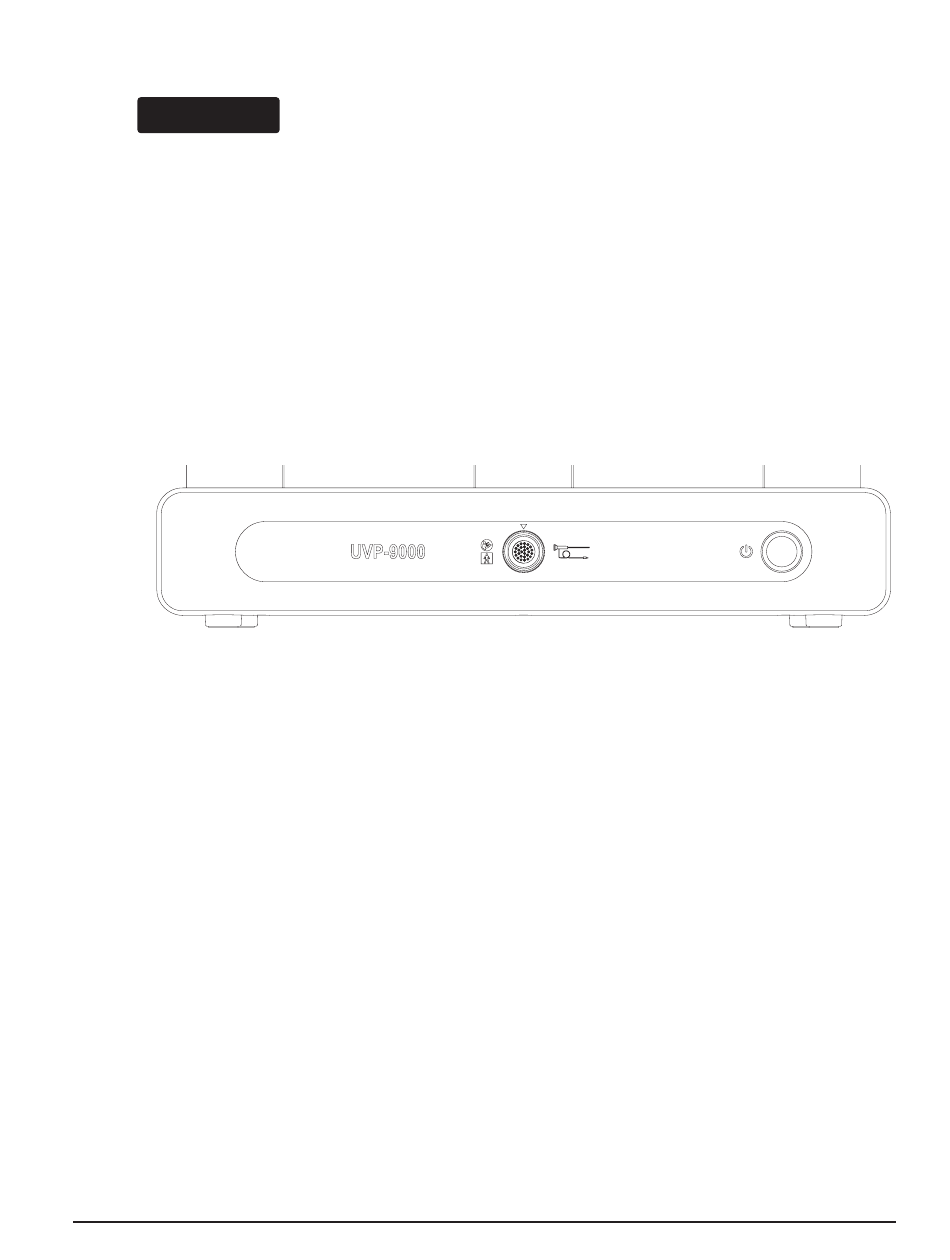

Abbildung 3-F: Anschließen des Videoskopkabels an den Videoprozessor
3.11 ANSCHLIESSEN VON PERIPHERIEGERÄTEN
Der UNITY 9000 kann über die rückseitigen Anschlüsse an eine Vielzahl von Peripheriegeräten
angeschlossen werden:
• Externer digitaler Monitor
– DisplayPort (nicht bei allen Einheiten verfügbar; HDMI oder DVI mit optionalem
Adapterkabel)
• USB-Drucker
• Tastatur
• Fußpedal
• USB-Speichergeräte (USB-Festplatte oder Flash-Speicherstick)
Bei der Verwendung eines Trenntransformators für Peripheriegeräte ist darauf zu achten, dass der
Leistungsbedarf des Geräts die Kapazität des Trenntransformators nicht überschreitet. Wenn Sie
weitere Informationen wünschen, wenden Sie sich bitte an Ihren lokalen Laborie-Vertreter.
Benutzerhandbuch für den PrimeSight UNITY 9000-Videoprozessor
Ziehen Sie den Kabelstecker des Videoskops nicht ab, solange das
Endoskop eingeschaltet ist. Dies kann zu schweren und irreversiblen
Schäden am Gerät führen.
