Antrieb mit Endstopp-Signalausgang

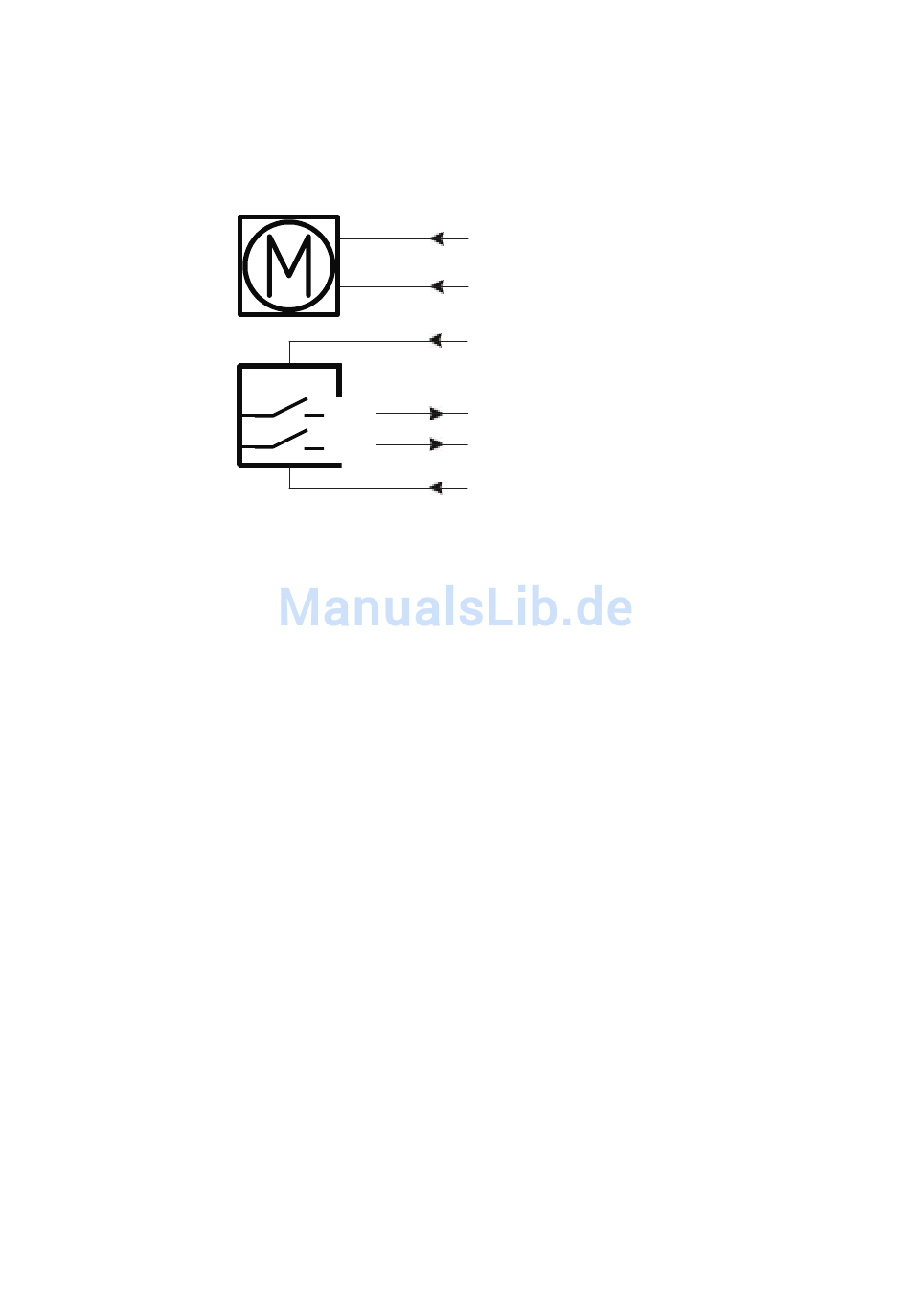

Anschlussdiagramm:
Abb. 2: 36xxxxx20xxxxxx
36xxxxxxx000xx-xxxxxxxxxxxxxxx
*GELB/GRÜN: Endstoppsignale sind NICHT potenzialfrei.
Wenn Sie Endstoppsignale verwenden möchten, muss Strom am braunen, blauen, roten und schwarzen Kabel
anliegen, da andernfalls das Signal verloren geht.
BRAUN
BLAU
+
ROT
GELB*
IN
OUT GRÜN*
SCHWARZ
-
