PE-Leiter: gelb/grün
USV-Eingangsverdrahtung (Option +G307): orange
Pt100-Sensorverdrahtung bei ATEX-zertifiziertem thermischen Schutz (Option
+nL514): hellblau
Kennzeichnungen
Standardmäßig sind Leitungen und Klemmen wie folgt gekennzeichnet:
Klemmen des Hauptstromkreises: Anschlusskennzeichnung (z. B. „U1") auf dem
Anschluss oder der Isolierung in der Nähe des Anschlusses. Die Eingangs- und
Ausgangskabel des Hauptstrompreises sind nicht gekennzeichnet.
Stecker von Leitungssätzen (mit Ausnahme jener, für die zur Trennung
Spezialwerkzeug erforderlich ist) tragen die Anschlusskennzeichnung (z. B. „X1").
Die Kennzeichnung befindet sich entweder direkt am Stecker oder ist in der Nähe
des Steckers auf der Ummantelung oder dem Klebeband aufgedruckt.
Erdungsschienen sind mit Aufklebern gekennzeichnet.
LWL-Kabelpaare und Datenkabel sowie die Stecker sind mit Ringen oder Klebeband
eindeutig gekennzeichnet (z. . B. „A1:V1", „A1:X1").
Datenkabel sind mit Klebeband gekennzeichnet.
Flachbandkabel werden entweder mit Etiketten oder Klebeband gekennzeichnet.
Kundenspezifische (engineered) Verdrahtung (Option +P902) ist nicht
gekennzeichnet.
Zusätzliche Leitungskennzeichnungen
Die folgenden zusätzlichen Leitungskennzeichnungen stehen zur Verfügung.
Option
Zusätzliche Kennzeichnungen
+G340

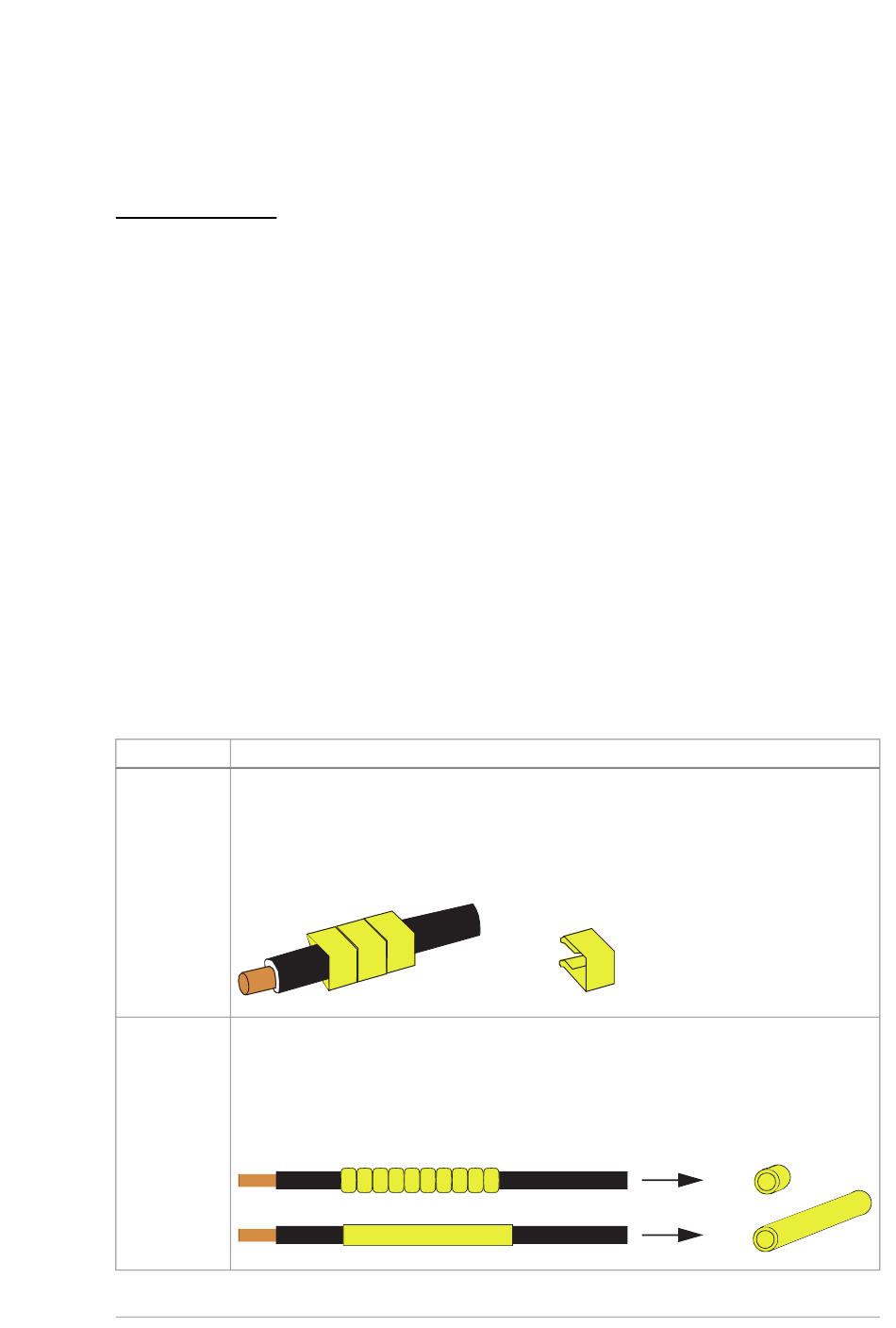

Einzelleiter, die nicht an Steckverbindern befestigt sind, werden mit Bauteil-Pin-Nummern
(class A3)
auf Schnapp- oder Ringmarkierungen gekennzeichnet. Steckverbinder werden mit einem
Kennzeichnungsetikett markiert, das auf den Leitern in der Nähe des Steckverbinders
angebracht wird (einzelne Leiter werden nicht markiert). Kurze, offensichtliche Verbin-
dungen werden nicht markiert. PE-Leiter werden nicht markiert, sofern Sie nicht direkt
mit Komponenten verbunden sind.
+G342
Einzelleiter, die an Komponenten oder Klemmenblock angeschlossen sind oder zwischen
(class C1)
Komponenten verlaufen, werden an beiden Enden mit der Bauteilbezeichnung und Pin-
Nummern gekennzeichnet ggf. mit Schnapp- oder Ringmarkierungen. Steckverbinder
werden mit einem Kennzeichnungsetikett oder Schnappmarkierungen) markiert, das
auf den Leitern in der Nähe des Steckverbinders angebracht wird (einzelne Leiter werden
nicht markiert). Kurze, offensichtliche Verbindungen werden nicht markiert. PE-Leiter
werden nicht markiert, sofern Sie nicht direkt mit Komponenten verbunden sind.
7
9. 7
K 1
2 4
T 2
K1 24
K1 24
K1 24
Funktionsprinzip und Hardware-Beschreibung 53
