318 Funktion "Sicher abgeschaltetes Drehmoment"

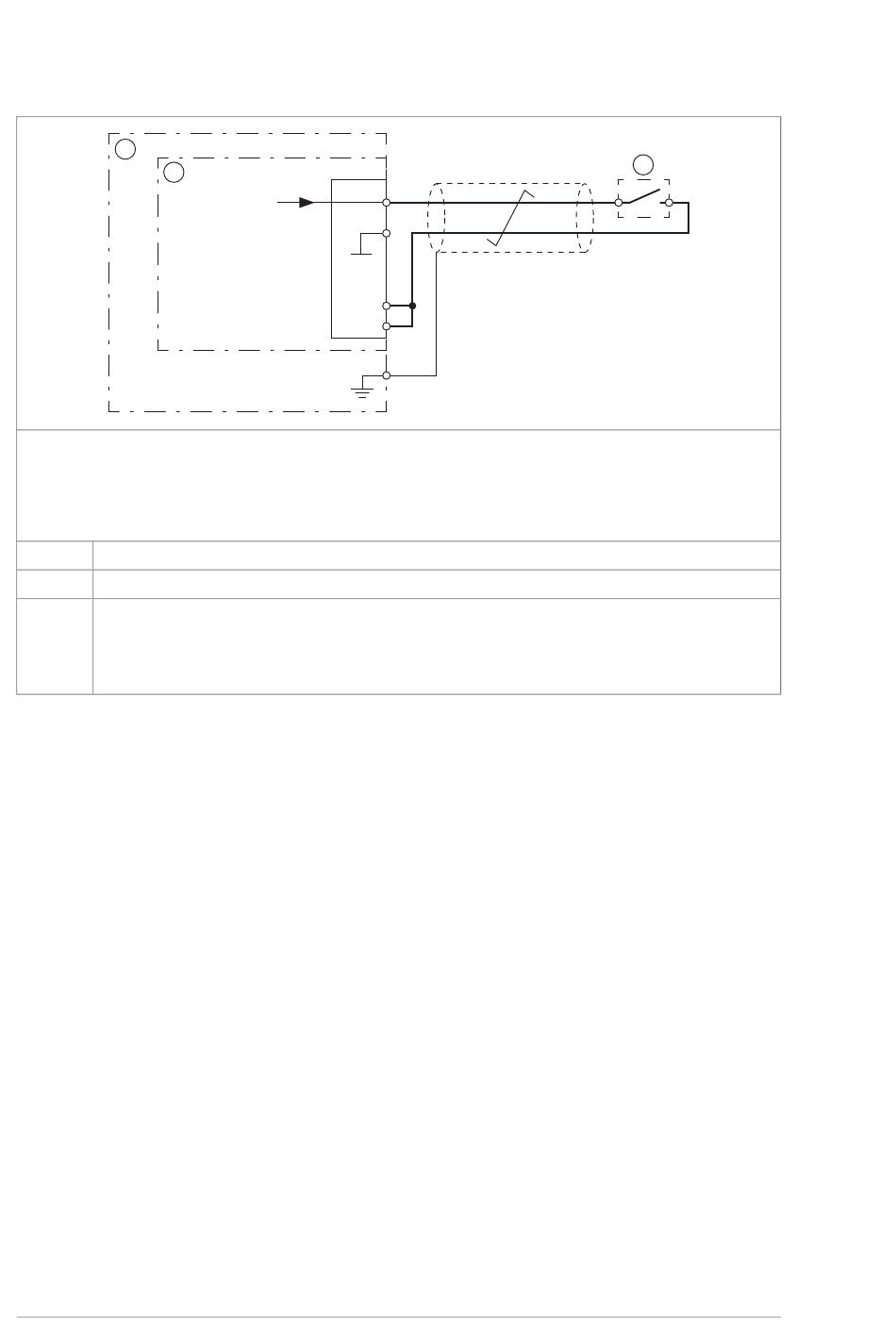

Einkanaliger Anschluss des Aktivierungsschalters (UCU)
￭
1
2
Hinweis:
• Beide STO-Eingänge (STO1, STO2) müssen an den Aktivierungsschalter angeschlossen sein. Ansonsten
erfolgt keine SIL/PL-Klassifizierung
• Bei der Verdrahtung unbedingt Potenzialfehler vermeiden. Deshalb geschirmte Kabel verwenden.
Maßnahmen zur Vermeidung von Verdrahtungsfehlern siehe z. B. EN ISO 13849-2:2012, Tabelle D.4.
1 Frequenzumrichter
2 Regelungseinheit
K Sicherheitsschalter
Hinweis: Ein einkanaliger Aktivierungsschalter kann die SIL/PL-Einstufung der Sicherheits-
funktion auf ein Niveau unter der SIL/PL-Einstufung der STO-Funktion des Frequenzumrichters
reduzieren.
XSTO
OUT
+24 V
SGND
STO1
STO2
K
