ABB ACS880-07 Hardwarehandbuch Seite 145

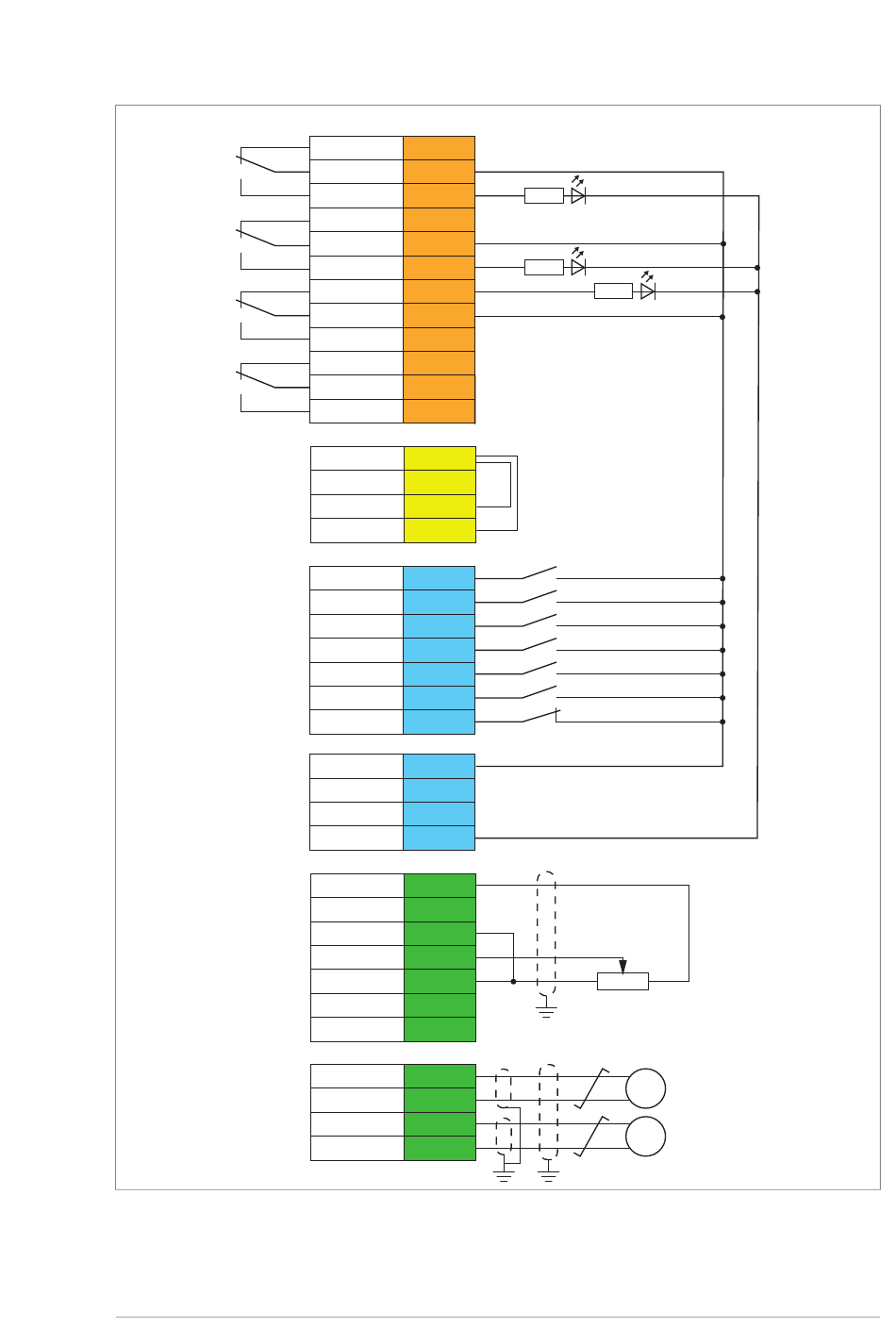

Dies ist ein Beispiel für die E/A-Anschlüsse bei einer Wechselrichter-Regelungseinheit.
1)
Störung
2)
Werksseitig angeschlossen. Bei Bedarf kann an Anschluss XSTO ein Sicherheitsgerät
(z. B. Sicherheitsrelais) angeschlossen werden.
3)
DIIL ist werkseitig an XD24:5 angeschlossen.
XRO1...XRO4
NC1 11
COM1 12
NO1 13
NC2 21
COM2 22
NO2 23
NC3 31
COM3 32
NO3 33
NC4 41
COM4 42
NO4 43
XSTO
OUT
1
SGND
2
STO1
3
STO2
4
XDI
D 1 I 1
D 2 I 2
D 3 I 3
DI4 4
DI5 5
D 6 I 6
DIIL 7
XD24
+24VD 5
D C I O M 6
+24VD 7
I D O G N D 8
XAI
+ V R E F 1
V - R E F
2
A G N D 3
AI1+ 4
AI1- 5
AI2+ 6
AI2- 7
XAO
AO1 1
AGND 2
AO2 3
AGND 4
Regelungseinheit (UCU) 145
