150 Regelungseinheit (UCU)
Steckplatz für die
microSDHC-Speicherkarte (microSDHC
CARD)
Batterie
Die Anschlüsse der Regelungseinheit erfüllen die Anforderungen der "Protective Extra Low Voltage"
(PELV). Die PELV-Anforderungen eines Relaisausgangs werden nicht erfüllt, wenn das Relais mit einer
Spannung von mehr als 48 V verwendet wird.

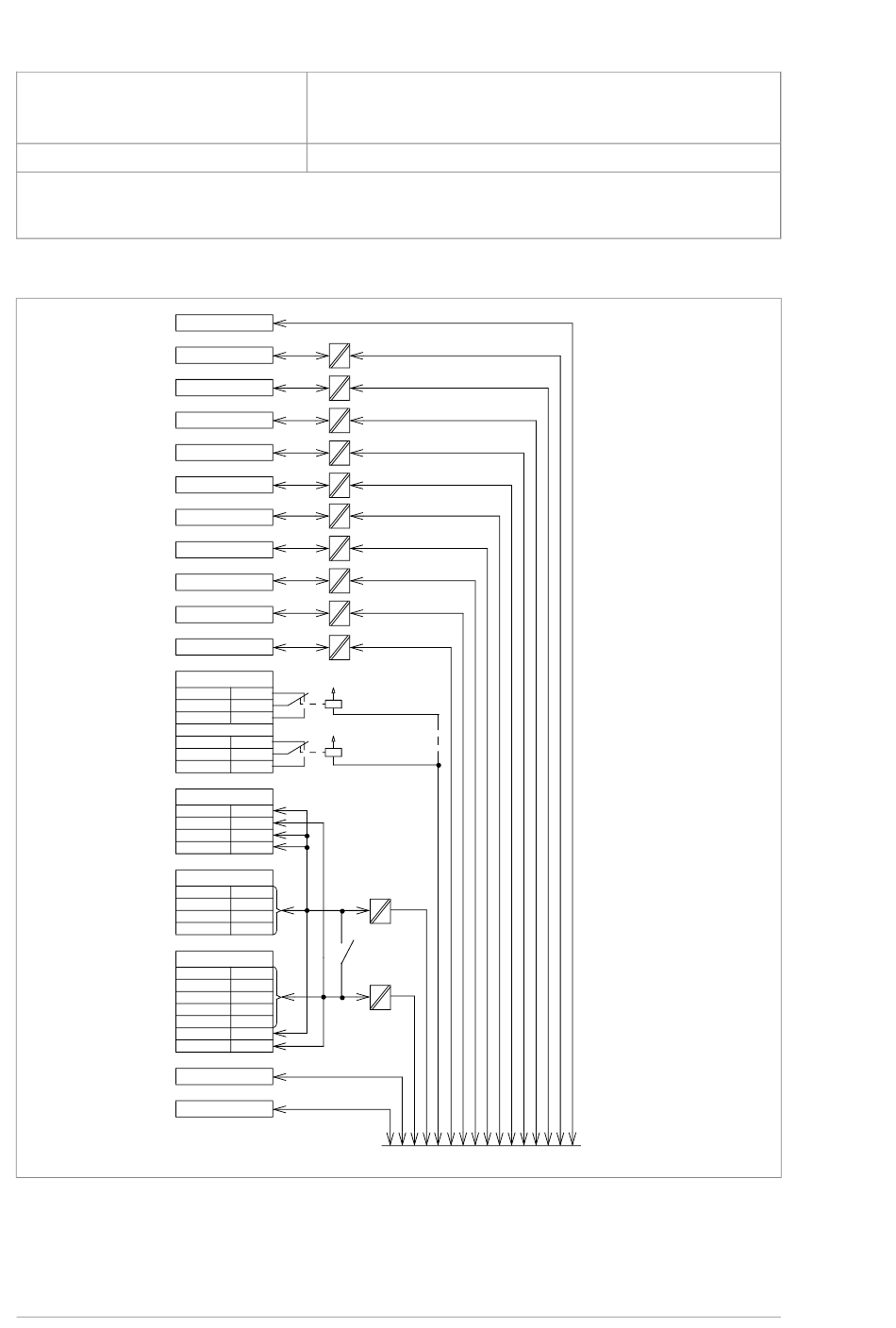

Isolations- und Massediagramm
￭
DIOGND
DIOGND
DIOGND
*Die maximale Gleichtaktspannung zwischen jedem AI-Eingang und AGND beträgt ±
30 V
Speicherkartentyp: microSDHC (mindestens
Geschwindigkeitsklasse 4)
Unterstütze Speichergröße: 4 GB...32 GB
Batterietyp der Echtzeituhr: BR2032
XPOW
*
XAI
XAO
XD2D
X485
XCAN
XETH1
XETH2
XETH3
XETH4
XPAN
XRO1-XRO4
NC1 11
COM1 12
NO1 13
...
NC4 41
COM4 42
NO4 43
XD24
+24VD 5
DICOM 6
+24VD 7
8
XDIO
DIO1 1
DIO2 2
3
4
**
XDI
DI1 1
DI2 2
DI3 3
DI4 4
DI5 5
DI6 6
DIIL 7
XSTO
XSTO OUT
Masse der Spannungsversorgung
