162 Regelungseinheit (BCU)

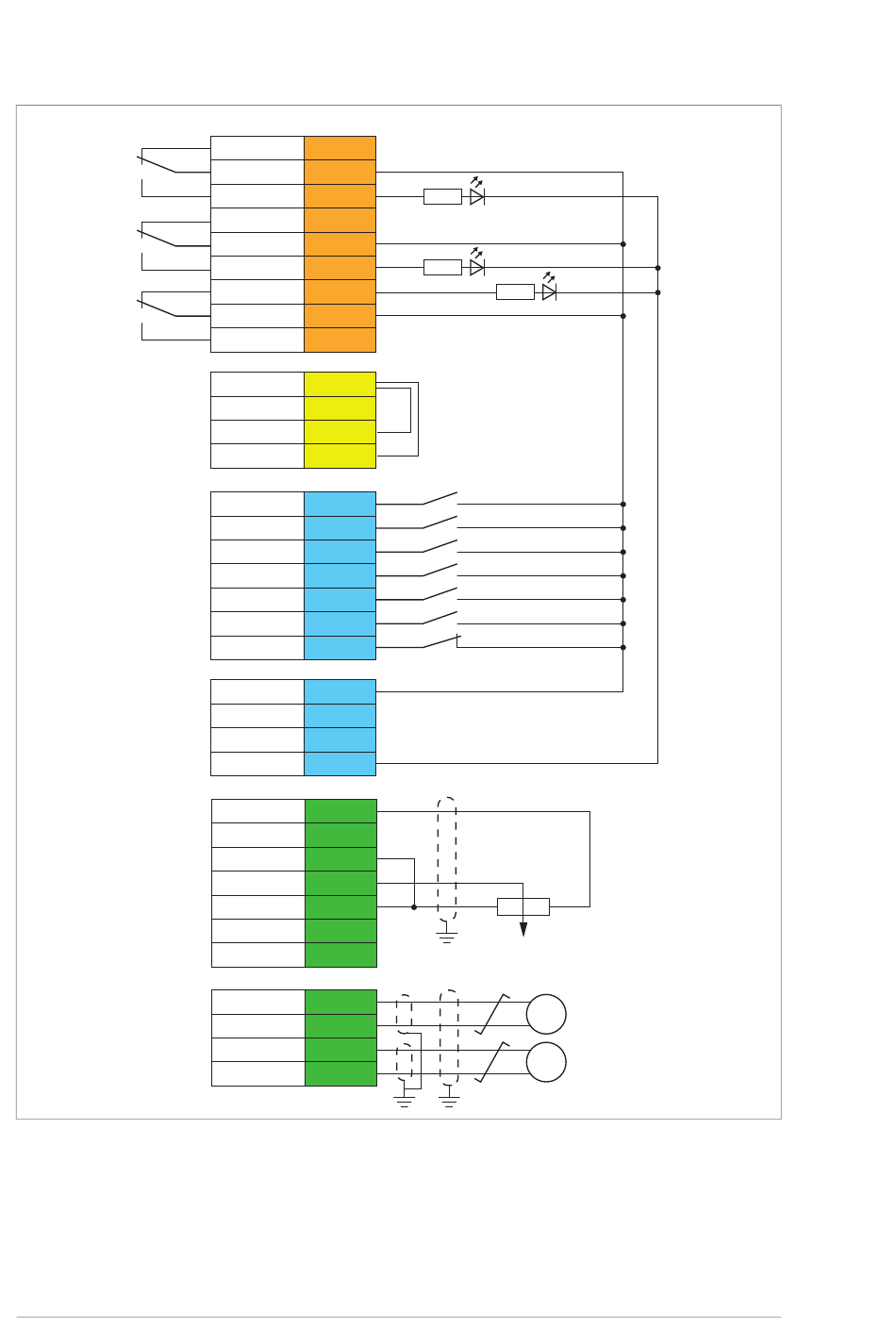

Dies ist ein Beispiel für die E/A-Anschlüsse bei einer Wechselrichter-Regelungseinheit.
1) Störung
2) Werksseitig angeschlossen. Bei Bedarf kann an Anschluss XSTO ein Sicherheitsgerät (z. B. Sicher-
heitsrelais) angeschlossen werden.
3) DIIL ist werkseitig auf XD24:5 gelegt.
XRO1...XRO3
NC 11
COM 12
NO 13
NC 21
COM 22
NO 23
NC 31
COM 32
NO 33
XSTO
OUT
1
SGND
2
IN1
3
IN2
4
XDI
D 1 I 1
D 2 I 2
D 3 I 3
DI4 4
DI5 5
D 6 I 6
DIIL 7
XD24
+24VD 5
D C I O M 6
+24VD 7
I D O G N D 8
XAI
+ V R E F 1
V - R E F 2
A G N D 3
AI1+ 4
AI1- 5
AI2+
6
AI2- 7
XAO
AO1 1
AGND 2
AO2 3
AGND 4
1)
2)
3)
