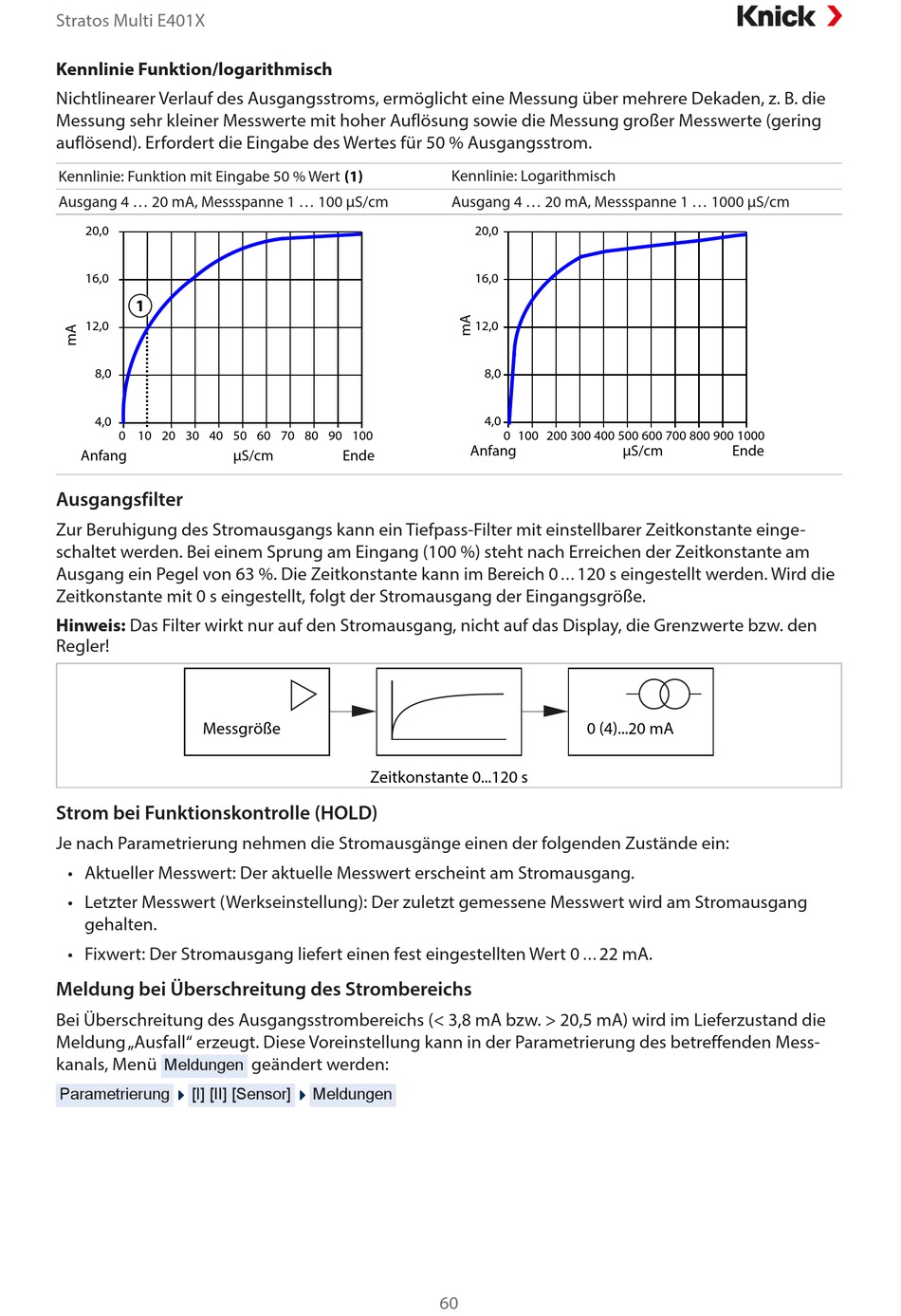

Stratos Multi E401X
Kennlinie Funktion/logarithmisch
Nichtlinearer Verlauf des Ausgangsstroms, ermöglicht eine Messung über mehrere Dekaden, z. B. die
Messung sehr kleiner Messwerte mit hoher Auflösung sowie die Messung großer Messwerte (gering
auflösend). Erfordert die Eingabe des Wertes für 50 % Ausgangsstrom.
Kennlinie: Funktion mit Eingabe 50 % Wert
Ausgang 4 ... 20 mA, Messspanne 1 ... 100 µS/cm
20,0
16,0
1
12,0
8,0
4,0
0
10
20 30 40
Anfang
Ausgangsfilter
Zur Beruhigung des Stromausgangs kann ein Tiefpass-Filter mit einstellbarer Zeitkonstante einge-
schaltet werden. Bei einem Sprung am Eingang (100 %) steht nach Erreichen der Zeitkonstante am
Ausgang ein Pegel von 63 %. Die Zeitkonstante kann im Bereich 0 ... 120 s eingestellt werden. Wird die
Zeitkonstante mit 0 s eingestellt, folgt der Stromausgang der Eingangsgröße.
Hinweis: Das Filter wirkt nur auf den Stromausgang, nicht auf das Display, die Grenzwerte bzw. den
Regler!
Messgröße
Strom bei Funktionskontrolle (HOLD)
Je nach Parametrierung nehmen die Stromausgänge einen der folgenden Zustände ein:
• Aktueller Messwert: Der aktuelle Messwert erscheint am Stromausgang.
• Letzter Messwert (Werkseinstellung): Der zuletzt gemessene Messwert wird am Stromausgang
gehalten.
• Fixwert: Der Stromausgang liefert einen fest eingestellten Wert 0 ... 22 mA.
Meldung bei Überschreitung des Strombereichs
Bei Überschreitung des Ausgangsstrombereichs (< 3,8 mA bzw. > 20,5 mA) wird im Lieferzustand die
Meldung „Ausfall" erzeugt. Diese Voreinstellung kann in der Parametrierung des betreffenden Mess-
kanals, Menü
Meldungen
Parametrierung
[I] [II] [Sensor]
(1)
50 60 70 80 90 100
μS/cm
Ende
Zeitkonstante 0...120 s
geändert werden:
Meldungen
Kennlinie: Logarithmisch
Ausgang 4 ... 20 mA, Messspanne 1 ... 1000 µS/cm
20,0
16,0
12,0
8,0
4,0
0
100
200 300 400
Anfang
0 (4)...20 mA
60
500 600 700 800 900 1000
μS/cm
Ende
