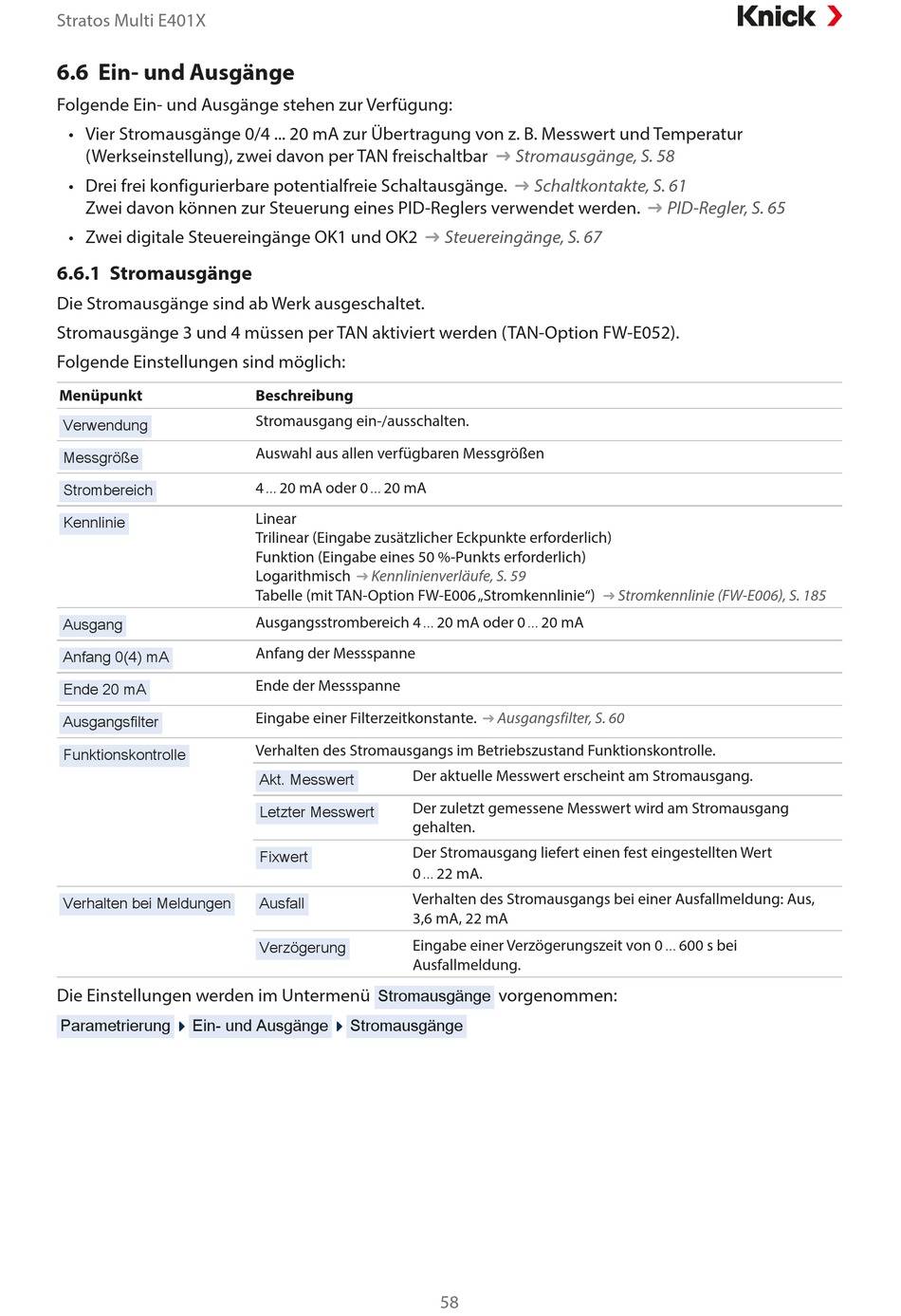

6.6 Ein- und Ausgänge
Folgende Ein- und Ausgänge stehen zur Verfügung:
• Vier Stromausgänge 0/4 ... 20 mA zur Übertragung von z. B. Messwert und Temperatur
(Werkseinstellung), zwei davon per TAN freischaltbar
• Drei frei konfigurierbare potentialfreie Schaltausgänge.
Zwei davon können zur Steuerung eines PID-Reglers verwendet werden.
• Zwei digitale Steuereingänge OK1 und OK2
6.6.1 Stromausgänge
Die Stromausgänge sind ab Werk ausgeschaltet.
Stromausgänge 3 und 4 müssen per TAN aktiviert werden (TAN-Option FW-E052).
Folgende Einstellungen sind möglich:
Menüpunkt
Verwendung
Messgröße
Strombereich
Kennlinie
Ausgang
Anfang 0(4) mA
Ende 20 mA
Ausgangsfilter
Funktionskontrolle
Verhalten bei Meldungen
Die Einstellungen werden im Untermenü
Parametrierung
Ein- und Ausgänge
➜
Beschreibung
Stromausgang ein-/ausschalten.
Auswahl aus allen verfügbaren Messgrößen
4 ... 20 mA oder 0 ... 20 mA
Linear
Trilinear (Eingabe zusätzlicher Eckpunkte erforderlich)
Funktion (Eingabe eines 50 %‑Punkts erforderlich)
Logarithmisch
Kennlinienverläufe, S. 59
➜
Tabelle (mit TAN-Option FW‑E006 „Stromkennlinie")
Ausgangsstrombereich 4 ... 20 mA oder 0 ... 20 mA
Anfang der Messspanne
Ende der Messspanne
Eingabe einer Filterzeitkonstante.
Verhalten des Stromausgangs im Betriebszustand Funktionskontrolle.
Der aktuelle Messwert erscheint am Stromausgang.
Akt. Messwert
Der zuletzt gemessene Messwert wird am Stromausgang
Letzter Messwert
gehalten.
Der Stromausgang liefert einen fest eingestellten Wert
Fixwert
0 ... 22 mA.
Verhalten des Stromausgangs bei einer Ausfallmeldung: Aus,
Ausfall
3,6 mA, 22 mA
Eingabe einer Verzögerungszeit von 0 ... 600 s bei
Verzögerung
Ausfallmeldung.
Stromausgänge
Stromausgänge
Stromausgänge, S. 58
➜
Schaltkontakte, S. 61
➜
Steuereingänge, S. 67
➜
Ausgangsfilter, S. 60
➜
vorgenommen:
58
PID-Regler, S. 65
➜
Stromkennlinie (FW-E006), S. 185
