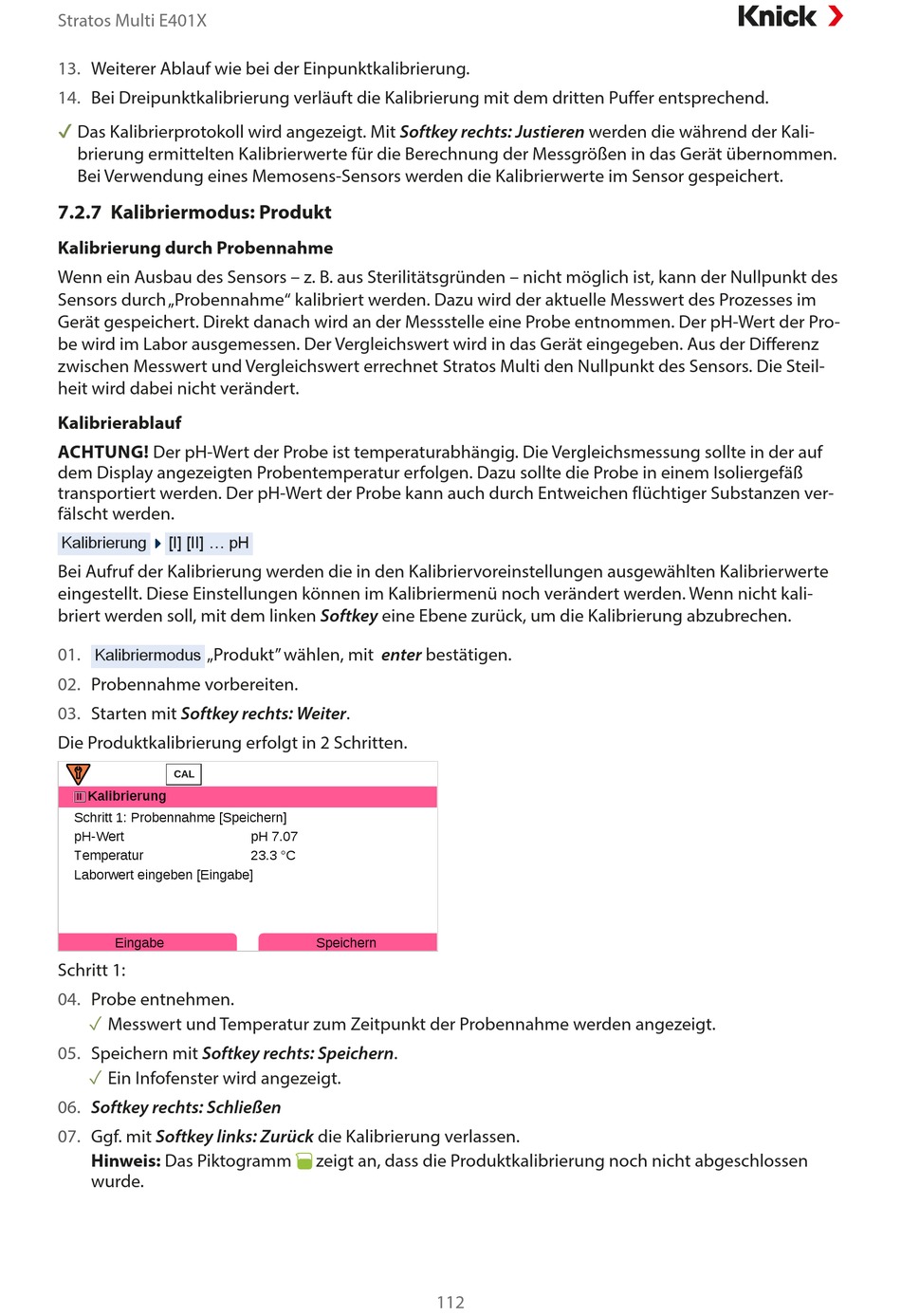

Stratos Multi E401X
13.
Weiterer Ablauf wie bei der Einpunktkalibrierung.
14.
Bei Dreipunktkalibrierung verläuft die Kalibrierung mit dem dritten Puffer entsprechend.
✔
Das Kalibrierprotokoll wird angezeigt. Mit Softkey rechts: Justieren werden die während der Kali-
brierung ermittelten Kalibrierwerte für die Berechnung der Messgrößen in das Gerät übernommen.
Bei Verwendung eines Memosens-Sensors werden die Kalibrierwerte im Sensor gespeichert.
7.2.7 Kalibriermodus: Produkt
Kalibrierung durch Probennahme
Wenn ein Ausbau des Sensors – z. B. aus Sterilitätsgründen – nicht möglich ist, kann der Nullpunkt des
Sensors durch „Probennahme" kalibriert werden. Dazu wird der aktuelle Messwert des Prozesses im
Gerät gespeichert. Direkt danach wird an der Messstelle eine Probe entnommen. Der pH-Wert der Pro-
be wird im Labor ausgemessen. Der Vergleichswert wird in das Gerät eingegeben. Aus der Differenz
zwischen Messwert und Vergleichswert errechnet Stratos Multi den Nullpunkt des Sensors. Die Steil-
heit wird dabei nicht verändert.
Kalibrierablauf
ACHTUNG! Der pH-Wert der Probe ist temperaturabhängig. Die Vergleichsmessung sollte in der auf
dem Display angezeigten Probentemperatur erfolgen. Dazu sollte die Probe in einem Isoliergefäß
transportiert werden. Der pH-Wert der Probe kann auch durch Entweichen flüchtiger Substanzen ver-
fälscht werden.
Kalibrierung
[I] [II] ... pH
Bei Aufruf der Kalibrierung werden die in den Kalibriervoreinstellungen ausgewählten Kalibrierwerte
eingestellt. Diese Einstellungen können im Kalibriermenü noch verändert werden. Wenn nicht kali-
briert werden soll, mit dem linken Softkey eine Ebene zurück, um die Kalibrierung abzubrechen.
01.
„Produkt" wählen, mit enter bestätigen.
Kalibriermodus
02.
Probennahme vorbereiten.
03.
Starten mit Softkey rechts: Weiter.
Die Produktkalibrierung erfolgt in 2 Schritten.
Kalibrierung
II
Schritt 1: Probennahme [Speichern]
pH-Wert
Temperatur
Laborwert eingeben [Eingabe]
Eingabe
Schritt 1:
04.
Probe entnehmen.
✓
Messwert und Temperatur zum Zeitpunkt der Probennahme werden angezeigt.
05.
Speichern mit Softkey rechts: Speichern.
✓
Ein Infofenster wird angezeigt.
06.
Softkey rechts: Schließen
07.
Ggf. mit Softkey links: Zurück die Kalibrierung verlassen.
Hinweis: Das Piktogramm
wurde.
pH 7.07
23.3 °C
Speichern
zeigt an, dass die Produktkalibrierung noch nicht abgeschlossen
112
