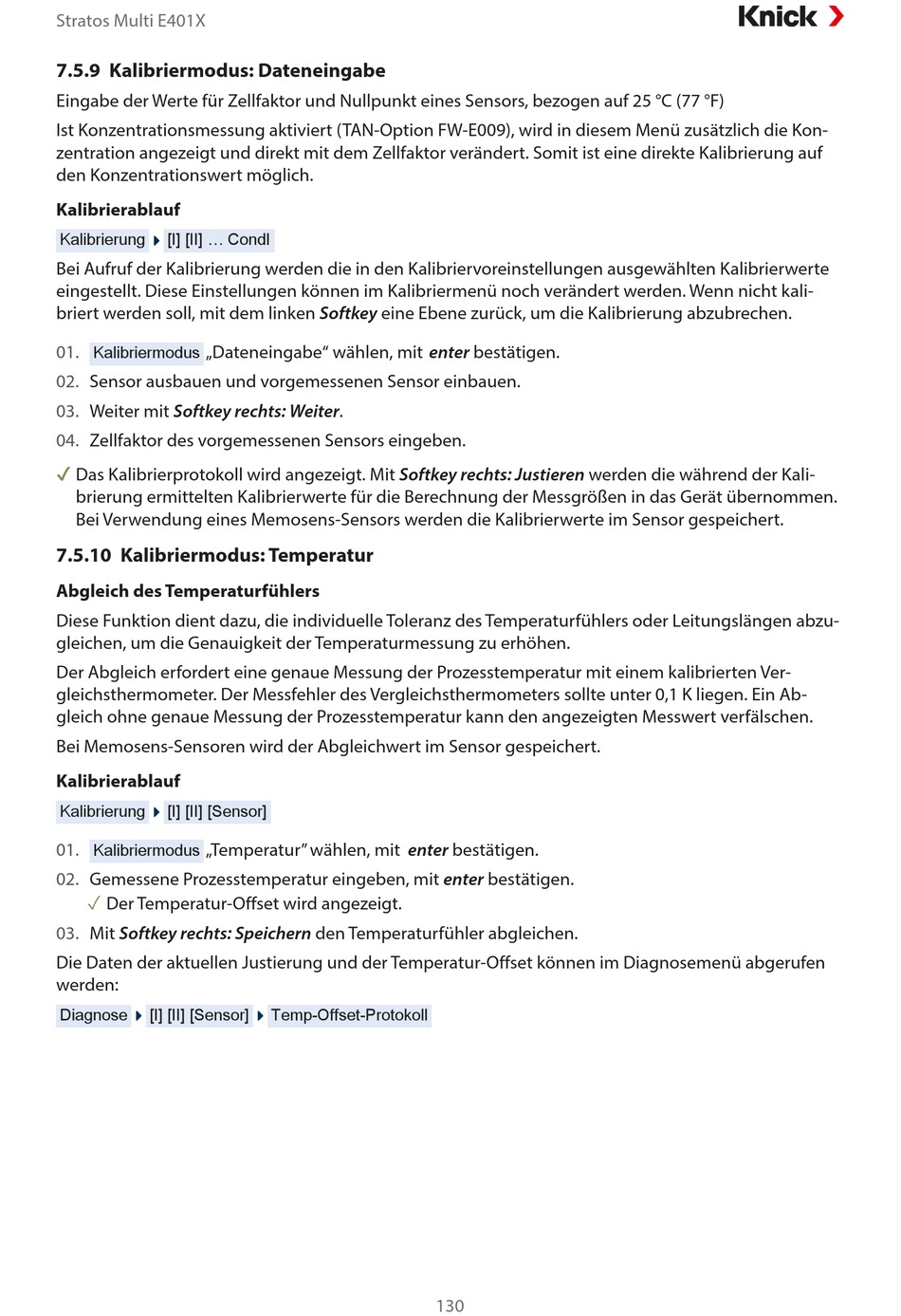

Stratos Multi E401X
7.5.9 Kalibriermodus: Dateneingabe
Eingabe der Werte für Zellfaktor und Nullpunkt eines Sensors, bezogen auf 25 °C (77 °F)
Ist Konzentrationsmessung aktiviert (TAN-Option FW‑E009), wird in diesem Menü zusätzlich die Kon-
zentration angezeigt und direkt mit dem Zellfaktor verändert. Somit ist eine direkte Kalibrierung auf
den Konzentrationswert möglich.
Kalibrierablauf
Kalibrierung
[I] [II] ... CondI
Bei Aufruf der Kalibrierung werden die in den Kalibriervoreinstellungen ausgewählten Kalibrierwerte
eingestellt. Diese Einstellungen können im Kalibriermenü noch verändert werden. Wenn nicht kali-
briert werden soll, mit dem linken Softkey eine Ebene zurück, um die Kalibrierung abzubrechen.
01.
„Dateneingabe" wählen, mit enter bestätigen.
Kalibriermodus
02.
Sensor ausbauen und vorgemessenen Sensor einbauen.
03.
Weiter mit Softkey rechts: Weiter.
04.
Zellfaktor des vorgemessenen Sensors eingeben.
✔
Das Kalibrierprotokoll wird angezeigt. Mit Softkey rechts: Justieren werden die während der Kali-
brierung ermittelten Kalibrierwerte für die Berechnung der Messgrößen in das Gerät übernommen.
Bei Verwendung eines Memosens-Sensors werden die Kalibrierwerte im Sensor gespeichert.
7.5.10 Kalibriermodus: Temperatur
Abgleich des Temperaturfühlers
Diese Funktion dient dazu, die individuelle Toleranz des Temperaturfühlers oder Leitungslängen abzu-
gleichen, um die Genauigkeit der Temperaturmessung zu erhöhen.
Der Abgleich erfordert eine genaue Messung der Prozesstemperatur mit einem kalibrierten Ver-
gleichsthermometer. Der Messfehler des Vergleichsthermometers sollte unter 0,1 K liegen. Ein Ab-
gleich ohne genaue Messung der Prozesstemperatur kann den angezeigten Messwert verfälschen.
Bei Memosens-Sensoren wird der Abgleichwert im Sensor gespeichert.
Kalibrierablauf
Kalibrierung
[I] [II] [Sensor]
01.
„Temperatur" wählen, mit enter bestätigen.
Kalibriermodus
02.
Gemessene Prozesstemperatur eingeben, mit enter bestätigen.
Der Temperatur-Offset wird angezeigt.
✓
03.
Mit Softkey rechts: Speichern den Temperaturfühler abgleichen.
Die Daten der aktuellen Justierung und der Temperatur-Offset können im Diagnosemenü abgerufen
werden:
Diagnose
[I] [II] [Sensor]
Temp-Offset-Protokoll
130
