Stratos Multi E401X

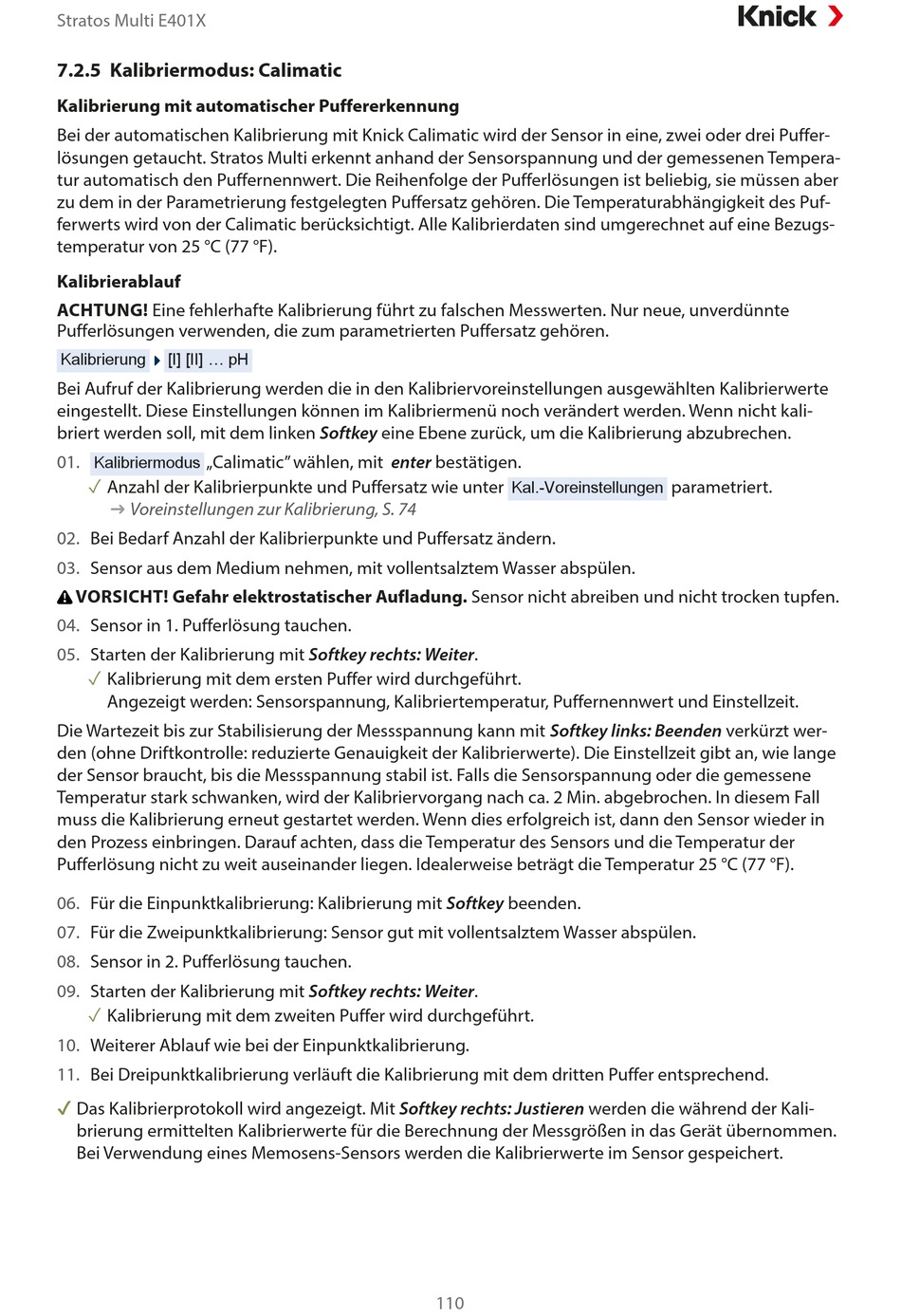

7.2.5 Kalibriermodus: Calimatic
Kalibrierung mit automatischer Puffererkennung
Bei der automatischen Kalibrierung mit Knick Calimatic wird der Sensor in eine, zwei oder drei Puffer-
lösungen getaucht. Stratos Multi erkennt anhand der Sensorspannung und der gemessenen Tempera-
tur automatisch den Puffernennwert. Die Reihenfolge der Pufferlösungen ist beliebig, sie müssen aber
zu dem in der Parametrierung festgelegten Puffersatz gehören. Die Temperaturabhängigkeit des Puf-
ferwerts wird von der Calimatic berücksichtigt. Alle Kalibrierdaten sind umgerechnet auf eine Bezugs-
temperatur von 25 °C (77 °F).
Kalibrierablauf
ACHTUNG! Eine fehlerhafte Kalibrierung führt zu falschen Messwerten. Nur neue, unverdünnte
Pufferlösungen verwenden, die zum parametrierten Puffersatz gehören.
Kalibrierung
[I] [II] ... pH
Bei Aufruf der Kalibrierung werden die in den Kalibriervoreinstellungen ausgewählten Kalibrierwerte
eingestellt. Diese Einstellungen können im Kalibriermenü noch verändert werden. Wenn nicht kali-
briert werden soll, mit dem linken Softkey eine Ebene zurück, um die Kalibrierung abzubrechen.
01.
„Calimatic" wählen, mit enter bestätigen.
Kalibriermodus
✓
Anzahl der Kalibrierpunkte und Puffersatz wie unter
Voreinstellungen zur Kalibrierung, S. 74
➜
02.
Bei Bedarf Anzahl der Kalibrierpunkte und Puffersatz ändern.
03.
Sensor aus dem Medium nehmen, mit vollentsalztem Wasser abspülen.
VORSICHT! Gefahr elektrostatischer Aufladung. Sensor nicht abreiben und nicht trocken tupfen.
04.
Sensor in 1. Pufferlösung tauchen.
05.
Starten der Kalibrierung mit Softkey rechts: Weiter.
✓
Kalibrierung mit dem ersten Puffer wird durchgeführt.
Angezeigt werden: Sensorspannung, Kalibriertemperatur, Puffernennwert und Einstellzeit.
Die Wartezeit bis zur Stabilisierung der Messspannung kann mit Softkey links: Beenden verkürzt wer-
den (ohne Driftkontrolle: reduzierte Genauigkeit der Kalibrierwerte). Die Einstellzeit gibt an, wie lange
der Sensor braucht, bis die Messspannung stabil ist. Falls die Sensorspannung oder die gemessene
Temperatur stark schwanken, wird der Kalibriervorgang nach ca. 2 Min. abgebrochen. In diesem Fall
muss die Kalibrierung erneut gestartet werden. Wenn dies erfolgreich ist, dann den Sensor wieder in
den Prozess einbringen. Darauf achten, dass die Temperatur des Sensors und die Temperatur der
Pufferlösung nicht zu weit auseinander liegen. Idealerweise beträgt die Temperatur 25 °C (77 °F).
06.
Für die Einpunktkalibrierung: Kalibrierung mit Softkey beenden.
07.
Für die Zweipunktkalibrierung: Sensor gut mit vollentsalztem Wasser abspülen.
08.
Sensor in 2. Pufferlösung tauchen.
09.
Starten der Kalibrierung mit Softkey rechts: Weiter.
✓
Kalibrierung mit dem zweiten Puffer wird durchgeführt.
10.
Weiterer Ablauf wie bei der Einpunktkalibrierung.
11.
Bei Dreipunktkalibrierung verläuft die Kalibrierung mit dem dritten Puffer entsprechend.
✔
Das Kalibrierprotokoll wird angezeigt. Mit Softkey rechts: Justieren werden die während der Kali-
brierung ermittelten Kalibrierwerte für die Berechnung der Messgrößen in das Gerät übernommen.
Bei Verwendung eines Memosens-Sensors werden die Kalibrierwerte im Sensor gespeichert.
Kal.-Voreinstellungen
110
parametriert.
