7.4.2 Externes System mit Schlaucholiven anschließen
Der Abschnitt beschreibt, wie ein externes, geschlossenes System mit
Schlaucholiven an das Gerät angeschlossen wird.
Gabelschlüssel, Größe 17 mm
Gabelschlüssel, Größe 19 mm
Schlaucholiven für die Montage des externen Systems sind vorhanden.

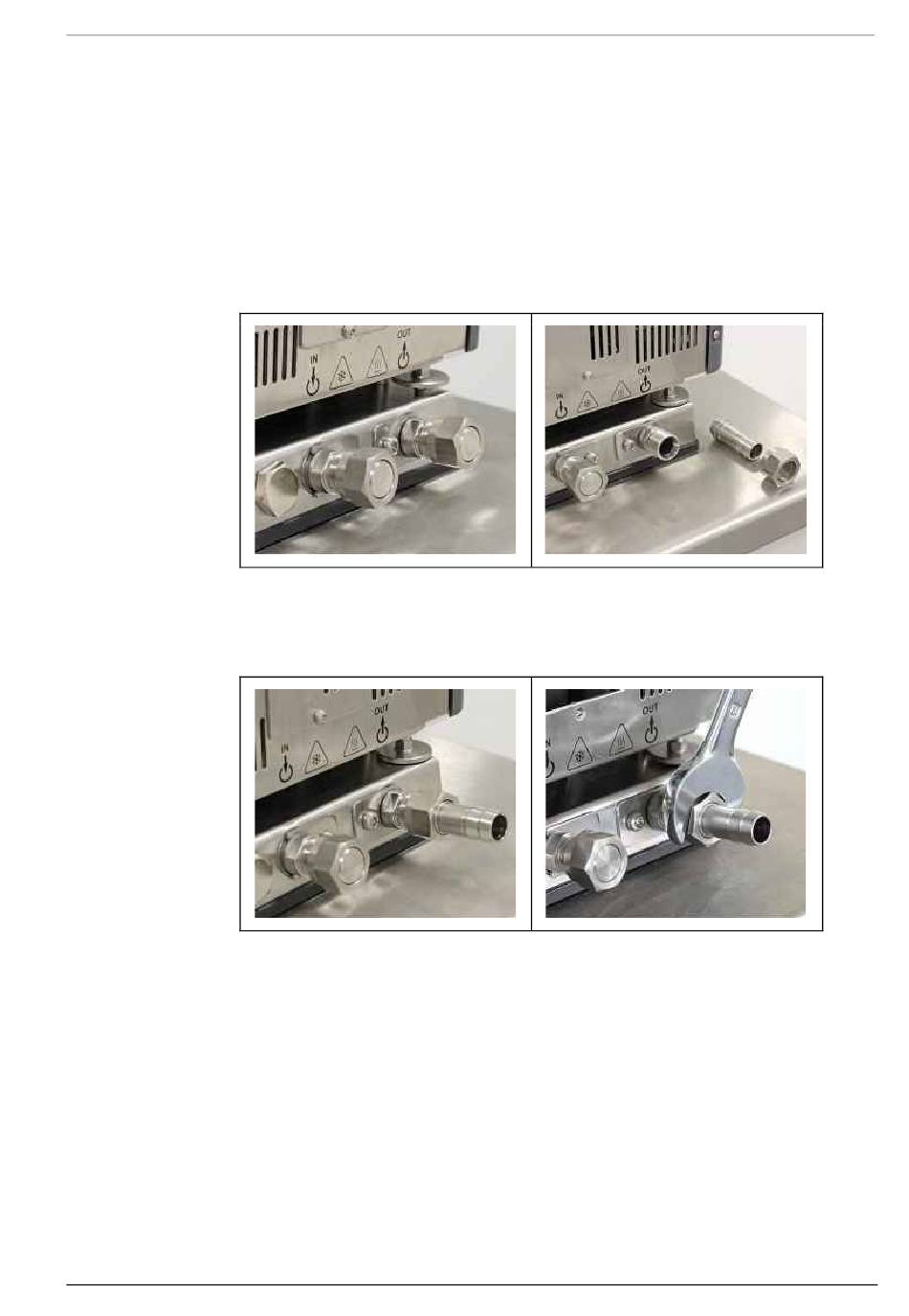

1. Demontieren Sie die Überwurfmuttern an den Pumpenanschlüssen.
2. Entnehmen Sie die Verschlussstopfen.
3. Schieben Sie jeweils eine Schlaucholive durch eine der Überwurfmuttern.
4. Montieren Sie die Schlaucholiven mit den Überwurfmuttern an den
5. Ziehen Sie die Überwurfmuttern vorsichtig mit maximal 3 Nm Drehmoment
6. Stecken Sie die Schläuche des externen Systems auf die Schlaucholiven.
Auf Position Vorlauf und Rücklauf achten.
7. Sichern Sie die Schläuche mit Schlauchschellen gegen Abrutschen.
Prüfen Sie die Schläuche auf festen und dichten Sitz.
Das externe System ist angeschlossen.
Wenn das externe System demontiert wird, müssen die Pumpenanschlüsse
Pumpenanschlüssen.
an.
wieder mit den Verschlussstopfen verschlossen werden, damit im Betrieb
keine Temperierflüssigkeit herausspritzen kann.
Inbetriebnehmen
