Inbetriebnehmen
7.4.1 Externes System mit Schraubanschlüssen anschließen
Der Abschnitt beschreibt, wie ein externes, geschlossenes System mit
Schraubanschlüssen an das Gerät angeschlossen wird.
Gabelschlüssel, Größe 17 mm
Gabelschlüssel, Größe 19 mm
Die Temperierschläuche des externen Systems sind mit Innengewinde

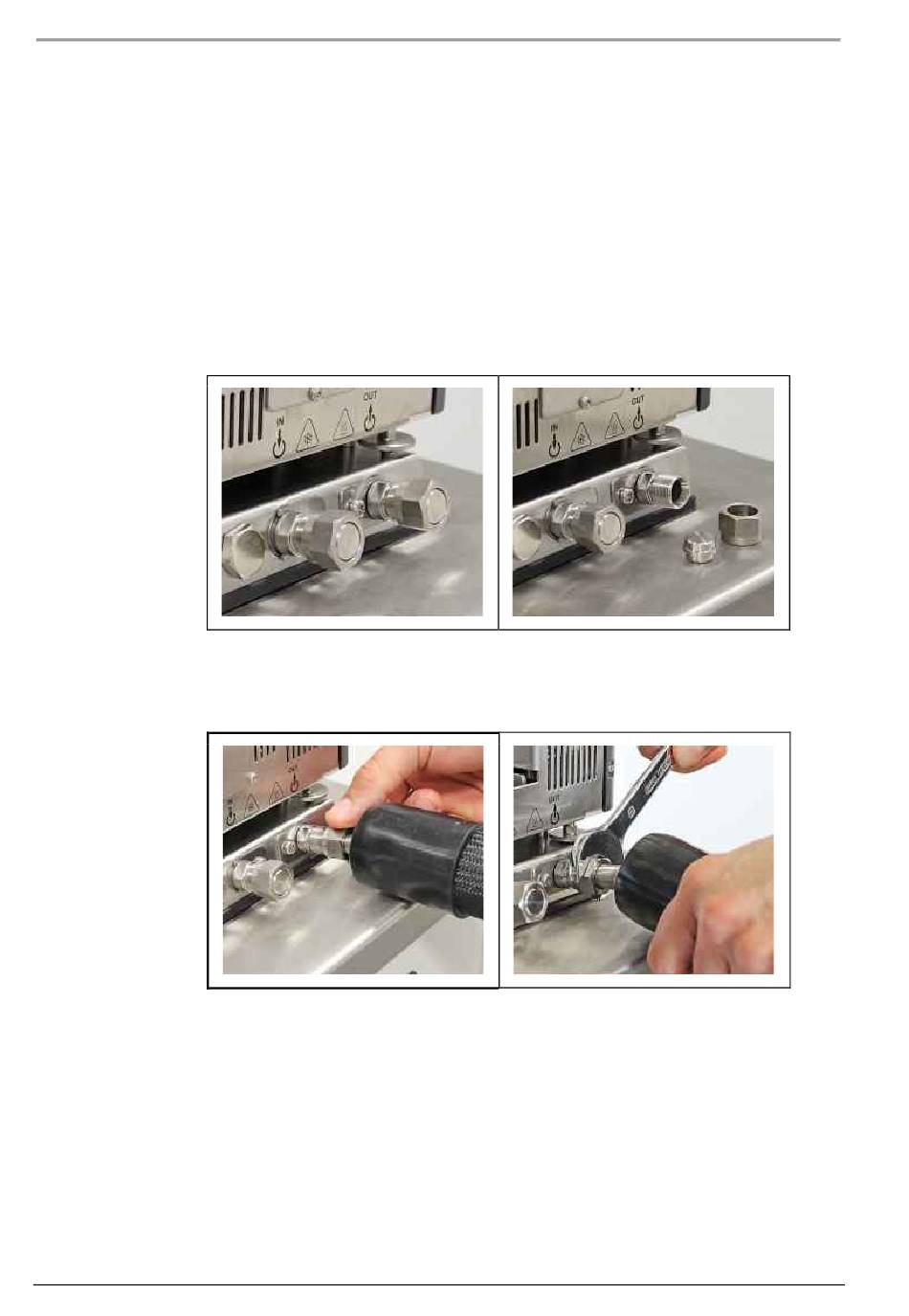

1. Demontieren Sie die Überwurfmuttern an den Pumpenanschlüssen.
2. Entnehmen Sie die Verschlussstopfen.
3. Schrauben Sie die Schläuche von Hand auf die Pumpenanschlüsse.
Auf Position Vorlauf und Rücklauf achten.
4. Ziehen Sie die Pumpenanschlüsse vorsichtig mit maximal 3 Nm
Das externe System ist angeschlossen.
Wenn das externe System demontiert wird, müssen die Pumpenanschlüsse
62
M16x1 und Konusdichtung ausgestattet.
Drehmoment fest.
wieder mit den Verschlussstopfen verschlossen werden, damit im Betrieb
keine Temperierflüssigkeit herausspritzen kann.
