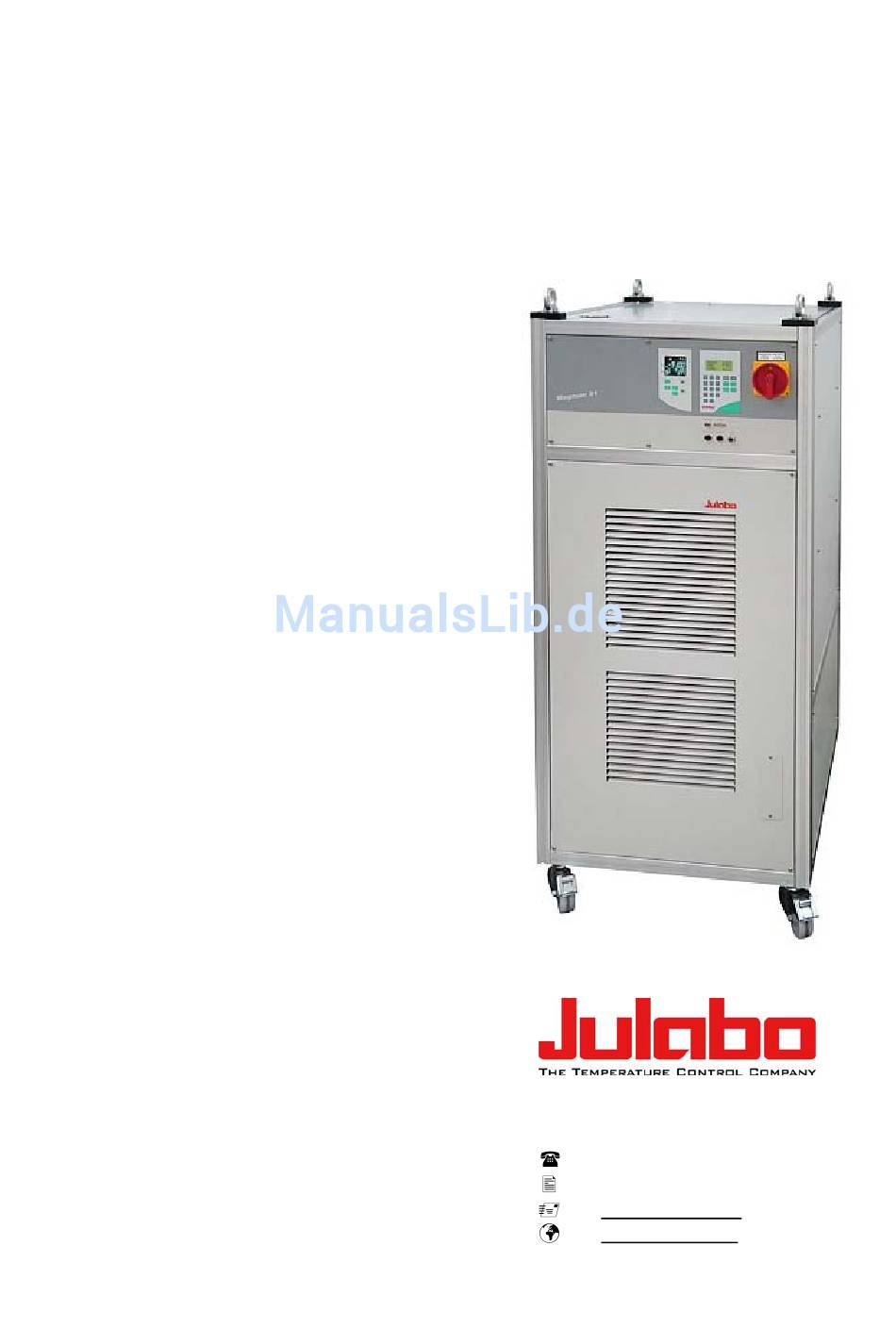

- Seite 1 Betriebsanleitung Temperiersystem Magnum 91 JULABO Labortechnik GmbH 77960 Seelbach / Germany +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 Original Betriebsanleitung info@julabo.de www.julabo.de 1.950.2777 05/12 19502777.doc 14.05.12...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Temperiersysteme vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnorm...
-
Seite 3: Inhaltsverzeichnis
Temperiersystem Magnum 91 INHALTSVERZEICHNIS Betriebsanleitung .............................5 Bestimmungsgemäßer Zweck ........................5 1.1. Beschreibung............................5 Verantwortung des Betreibers - Sicherheitshinweise................6 2.1. Entsorgen ............................7 2.2. Gewährleistung............................8 2.3. EG-Konformitätserklärung ........................9 2.4. Technische Daten..........................10 2.5. Kühlwasser-Anschluss ........................13 Bedienungsanleitung............................14 Bedienungs- und Funktionselemente.....................14 3.1. Beschreibung des Magnum Prinzips....................18 Sicherheitshinweise..........................19 4.1. - Seite 4 11. Fernsteuerbetrieb, Laborautomatisierung ....................64 11.1. Vorbereitung zur Fernsteuerung .......................64 11.2. Kommunikation mit PC bzw. übergeordnetem Datensystem............64 11.3. Befehlsübersicht ..........................66 11.4. Statusmeldungen..........................69 11.5. Fehlermeldungen..........................69 12. Reinigung des Gerätes...........................73 12.1. Die Kälteleistung erhalten!.........................75 13. Reparatur des Gerätes, Transporthinweise ...................75 14. Erdbebenverankerung für Magnum 91 (Zubehör)..................77...
-
Seite 5: Betriebsanleitung
Temperiersystem Magnum 91 Betriebsanleitung Bestimmungsgemäßer Zweck Die JULABO Temperiersysteme sind für die Temperierung bestimmter flüssiger Medien in einem Badgefäß vorgesehen. An den herausgeführten Pumpenanschlüssen können Temperieraufgaben in einem externen Temperierkreislauf durchgeführt werden. Die JULABO Temperiersysteme sind nicht geeignet zur direkten Temperierung von Nahrungs- und Genussmitteln, sowie pharmazeutische und medizintechnische Produkte. -
Seite 6: Verantwortung Des Betreibers - Sicherheitshinweise
Verantwortung des Betreibers - Sicherheitshinweise Verantwortung des Betreibers - Sicherheitshinweise Die Produkte der Firma JULABO Labortechnik GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Temperiersystems entstehen können, und nennt die wichtigsten Sicherheitsmaßnahmen, um diese Gefahren nach Möglichkeit auszuschließen. -
Seite 7: Entsorgen
Es bestehen thermische Gefahren: Verbrennung, heiße bzw. kalte, berührbare Teile und Flächen. Warnschild W26: Farben: gelb, schwarz Warnung vor heißer Oberfläche. (Das Schild wird von JULABO angebracht) Warnschild W017: Farben: gelb, schwarz Warnung vor Kälte. (Das Schild wird von JULABO angebracht) Beachten Sie die Anweisungen in den Anleitungen der Fremdgeräte die Sie an das Temperiersystem... -
Seite 8: Gewährleistung
Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der Gewährleistung auf 24 Monate, begrenzt auf maximal 10.000 Betriebsstunden. Voraussetzung hierzu ist, dass der Anwender das Gerät unter Angabe der Seriennummer auf der JULABO Internetseite www.julabo.de registriert. Maßgeblich für die Gewährleistung ist das Rechnungsdatum der JULABO Labortechnik GmbH. -
Seite 9: Eg-Konformitätserklärung
Temperiersystem Magnum 91 2.3. EG-Konformitätserklärung... -
Seite 10: Technische Daten
°C ±10 Heizleistung Kälteleistung °C 200 100 │ 20 0 -20 -40 -60 -80 (Medium: Julabo Thermal HL45 │Ethanol ) Pumpenstufe 5 │ 4.6 4.6 4.5 4.3 2.0 0.5 Kältekompressor 2-stufig Kältemittel R404A / R23 Kühlung Kältemaschine Kühlwasser Durchfluss (15 °C Eintrittstemperatur) - Seite 11 °C ±10 Heizleistung Kälteleistung °C 200 100 │ 20 0 -20 -40 -60 -80 (Medium: Julabo Thermal HL45 │ Ethanol ) Pumpenstufe 5 │ 4.6 4.6 4.5 4.3 2.0 0.5 Kältekompressor 2-stufig Kältemittel R404A / R23 Kühlung Kältemaschine Kühlwasser Durchfluss (15 °C Eintrittstemperatur)
- Seite 12 Verantwortung des Betreibers - Sicherheitshinweise Anschlussmöglichkeit: Schnittstelle RS232 / RS485 Programmgeber-Eingang -100 °C to 400 °C 0 to 10 V oder 0 to 20 mA oder 4 to 20 mA Temperaturschreiberausgänge 0 … 10 V (0 V = -100 °C, 10 V = 400 °C) 0 …...
-
Seite 13: Kühlwasser-Anschluss
Temperiersystem Magnum 91 2.5. Kühlwasser-Anschluss Kühlwasserdruck (IN / OUT ) max. 6 bar Differenzdruck (IN - OUT ) 3,5 bis 6 bar Kühlwassertemperatur <20 °C Achtung: Kühlwasserkreis Bei einem Defekt im Kühlwasserkreis besteht die Gefahr dass Öl aus dem Kältekreislauf (Kompressor) des Umlaufkühlers in das Kühlwasser gelangen kann! -
Seite 14: Bedienungsanleitung
Bedienungsanleitung Bedienungsanleitung Bedienungs- und Funktionselemente Frontseite Rückseite Netzschalter... -
Seite 15: Cursor-Tasten - Anwahl Der Einzelnen Menupunkte
Temperiersystem Magnum 91 Bedienfeld 1 LCD DIALOG-DISPLAY Standard-Anzeige Soll: 120.00°C Zeile 1: Arbeitstemperatur Sollwert in °C IntIst 21.00°C Zeile 2: Istwert-Temperaturanzeige intern in °C ExtIst: 20.00°C Zeile 3: Istwert-Temperaturanzeige extern in °C Regelung: Intern Zeile 4: Regelung intern / extern umschaltbar Einblendung von Meldungen (z. - Seite 16 Bedienungs- und Funktionselemente Bedienfeld 2 VFD COMFORT-DISPLAY Kopfzeile: Kontroll-Anzeigen siehe 3.2 Zeile 1: Istwertanzeige Int oder Ext Umschaltung mit Taste (siehe unten) Zeile 2: Arbeitstemperatur Sollwert, permanent S xxx.xx oder Einblendung der Sicherheitstemperatur (TANK) Zeile 3: Diverse Anzeigen Umschaltung mit Taste (siehe unten) oder Einblendung der Sicherheitstemperatur (RES)
- Seite 17 Temperiersystem Magnum 91 Einstellbarer Übertemperaturschutz. Eingestellt wird die Sicherheitstemperatur im internen Reservoir, in der Anzeige genannt „RES“ °C Taste für automatische Befüllung und Entlüftung des Gerätes sowie des angeschlossenen Verbrauchers. Buchsenfeld Anschlussbuchse: Programmgeber-Eingang und REG+E-PROG Temperaturschreiberausgänge Anschlussbuchse: Stand-by-Eingang (für externen Not-Aus)
-
Seite 18: Beschreibung Des Magnum Prinzips
Bedienungs- und Funktionselemente 3.1. Beschreibung des Magnum Prinzips Beispiel: doppelwandiges Glasgefäß. Bedienen: Die Bedienung des Temperier- systems und die Anzeige der Werte erfolgt über die Bedienfelder (2 , 3) . Befüllen: Zuerst den externen Verbraucher (32) anschließen. Der Menüpunkt >Modus< ist auf >Befüllen<... -
Seite 19: Sicherheitshinweise
Temperiersystem Magnum 91 Sicherheitshinweise 4.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die... - Seite 20 Sicherheitshinweise • Gerät nie ohne Badflüssigkeit betreiben! • Die Wärmeausdehnung der Badöle bei steigender Badtemperatur beachten. • Eindringen von Wasser in heiße Badöle vermeiden. • Die Temperierflüssigkeit nicht im heißen Zustand entleeren! Die Temperatur der Temperierflüssigkeit vor dem Entleeren kontrollieren, dazu z. B.
- Seite 21 Temperiersystem Magnum 91 Vorsicht: Zum bestimmungsgemäßen Gebrauch der Thermostate gehört es, z. B. in einem Reaktor Flüssigkeiten zu temperieren. Wir wissen nicht, welche Substanzen das sind. Viele Substanzen sind: • entzündlich, brennbar oder explosiv • gesundheitsschädlich • umweltgefährdend also: gefährlich.
-
Seite 22: Vorbereitungen
Vorbereitungen Vorbereitungen 5.1. Aufstellen • Gerät auf ebener Fläche auf einer Unterlage aus nicht brennbarem Material aufstellen und mit Hilfe der Laufrollen (7a, 7b), an die vorgesehene Stelle rangieren. Für einen sicheren Stand die Feststellbremsen der Laufrollen vorn (7a) benutzen. •... -
Seite 23: Externes System Anschließen
Temperiersystem Magnum 91 5.3. Externes System anschließen Vorsicht: Alle Schlauchanschlüsse gegen Abrutschen sichern. Die Temperiersysteme sind für die Temperierung externer, geschlossener Verbraucher vorgesehen (Temperierkreislauf). Die Schlauchverbindung zwischen Temperiersystem und dem angeschlossenen externen Verbraucher sollte so kurz wie möglich gewählt werden. Nur so kann der Vorteil dieser Temperiersysteme, die Schnelligkeit, voll genutzt werden. -
Seite 24: Temperierschläuche
Vorbereitungen 5.3.1. Temperierschläuche Folgende Schläuche werden empfohlen: Metallschlauch, dreifach isoliert, M24x1,5 innen, Temperaturbereich –100 °C ... +350 °C Bestell-Nr. Länge Max. Druck bei 20 °C bei 350 °C 8 930 261 1.0 m 6.0 bar 4.0 bar 8 930 262 1.5 m 6.0 bar 4.0 bar... -
Seite 25: Temperierflüssigkeiten
Empfohlene Temperierflüssigkeiten finden Sie auf unserer Internetseite Kontakt: Siehe Seite 6 Achtung: Vor der Verwendung einer anderen Badflüssigkeit als empfohlen sollte mit JULABO unbedingt Rücksprache gehalten werden. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Badflüssigkeit entstehen. -
Seite 26: Strom-Versorgungsnetz-Anschluss
Die Volumenänderung der Temperierflüssigkeiten im Arbeitstemperaturbereich der Temperiersysteme ist zu beachten. Richtwerte: Etwa 12 % Volumenänderung pro 100 °C Temperaturänderung sind zu berücksichtigen. Ermittlung der benötigten Gesamtfüllmenge: Füllvolumen Magnum 91 + Füllvolumen externes Gefäß (Verbraucher) Füllvolumen Magnum 91 ohne externes Gefäß. Anzeige Menge Meldung... - Seite 27 Temperiersystem Magnum 91 Prinzip des Befüllvorgangs: 1. In einem ersten Schritt wird in die Einfüllöffnung langsam Temperierflüssigkeit eingefüllt, bis an der Niveau-Anzeige 3 oder 4 Balken angezeigt werden. Der Vorratsbehälter hat sich gefüllt. (Füllvolumen ohne externes Gefäß (32) siehe Seite 26) 2.
-
Seite 28: Befüllen Eines Geschlossenen, Externen Systems
Vorbereitungen 5.6.1. Befüllen eines geschlossenen, externen Systems Das Befüllen des Temperiersystems erfolgt in zwei Abschnitten. In Abschnitt 2 startet das Temperiersystem einen automatischen Füll- Modus, der das Befüllen erleichtert. Achtung: Zuerst den externen Verbraucher anschließen! Siehe Seite 23 Abschnitt 1 •... -
Seite 29: Begriffserklärung
Konfiguration dieses Gerätes die gleiche Bedeutung wie „Entleeren“ und muss deshalb nicht eingestellt werden. Begriffserklärung: >Modus: System zu< steht für geschlossenes, externes System. (Magnum Prinzip Seite 18) >Modus: Sys offen< steht für offenes, externes System. (Wird von Julabo nicht empfohlen.) -
Seite 30: Automatische Entgasung
Vorbereitungen 5.7. Automatische Entgasung Wird das Temperiersystem mit einem geschlossenen, externen Verbraucher betrieben, >Modus: System zu<, wird nach dem Start eine automatische Entgasung durchgeführt. Bei der Entgasung werden unerwünschte Bestandteile der Temperierflüssigkeit über das Entlüftungsventil abgeführt. Beispiele: Luftblasen die beim Befüllen des Gerätes in die Temperierflüssigkeit eingeschlossen worden sind. -
Seite 31: Entleeren
Temperiersystem Magnum 91 5.8. Entleeren Achtung: • Temperierflüssigkeit nicht im heißen oder sehr kalten Zustand entleeren! Die Temperatur der Temperierflüssigkeit vor dem Entleeren kontrollieren, dazu z. B. das Gerät kurz einschalten. • Bitte benutzte Temperierflüssigkeit immer umweltgerecht lagern und entsorgen. -
Seite 32: Inbetriebnahme
6.1. Einschalten / Sprache auswählen Einschalten: • Das Gerät wird mit dem Netzschalter (1) in Betrieb gesetzt. JULABO Während des darauf folgenden Selbsttests leuchten alle Segmente Magnum am VFD-Display, alle Kontroll-Leuchten und das LCD- Display. Es erfolgt kurz die Anzeige der Versionsnummer der Software V1.91-AE... -
Seite 33: Manueller Betrieb
Temperiersystem Magnum 91 Manueller Betrieb 7.1. Start - Stop Start: Soll: 20.00°C IntIst: 21.00°C • Die Start/Stop-Taste drücken. ExtIst: --.--°C Die aktuelle Badtemperatur wird angezeigt. Regelung: Intern Am VFD-Display wird etwa 3 Sekunden lang der eingestellte 21.00 >Modus< angezeigt. Einstellung > System zu < → CLOSED SYSTEM 20.00... -
Seite 34: Arbeitstemperaturwert Direkt Einstellen
Manueller Betrieb 7.2. Arbeitstemperaturwert direkt einstellen Diese Einstellung ist im Zustand Start und Stop möglich! Soll: 20.00°C IntIst 21.00°C ExtIst: --.--°C • Am LCD-Display wird die aktuelle Solltemperatur in Zeile 1 angezeigt. Regelung: Intern (Beispiel. Soll: 20.00°C) • Mit der Tastatur den neuen Wert eingeben und mit der Enter-Taste speichern. -
Seite 35: Warnfunktionen
Temperiersystem Magnum 91 7.3.2. Warnfunktionen Die Über- und Untertemperatur-Warnfunktionen flankieren den )) )) )) Arbeitstemperaturwert. Sobald die Isttemperatur einen der voreingestellten Grenzwerte verlässt, ertönt ein akustisches Warnsignal in gleichmäßigen Intervallen. (DBGM: G94 10 134.5) In Zeile 4 am LCD-Display wird eine entsprechende Warnung eingeblendet. -
Seite 36: Pumpendruck Einstellen
Manueller Betrieb 7.3.3. Pumpendruck einstellen Der Druck der Umwälzpumpe ist in fünf Stufen einstellbar. Nach der Einstellung des Wertes erfolgt die Anzeige am VFD-Display. >St.Pumpe: Pumpendruck einstellen Einstellung in Zeile 4. Soll: 120.00°C UETSo.:130.00°C Am LCD-Display wird die aktuelle Druckstufe angezeigt. Ein UTSoll:110.00°C blinkendes Segment fordert zur Einstellung des neuen Wertes auf. - Seite 37 Temperiersystem Magnum 91 Übertemperatur-Schutzeinrichtung im Reservoir >RES< Diese zusätzliche Einrichtung überwacht die Temperatur der Temperierflüssigkeit im Vorratsbehälter (Reservoir). • Sicherheitswert durch Tastendruck in Zeile 3 >RES< anzeigen und gleichzeitig mit einem Schraubendreher den einstellbaren Übertemperaturschutz auf den gewünschten Wert einstellen (Beispiel: 100 °C).
-
Seite 38: Regeln Intern / Extern
Menüfunktionen 7.5. Regeln intern / extern Die Temperiersysteme bieten die Möglichkeit der Temperaturregelung im internen Wärmetauscher oder der externen Regelung im Verbraucher (Temperierkreislauf). Vorbereitungen für externe Regelung: Pt100 Externfühler an der Buchse im Buchsenfeld anschließen, mit Hilfe der „ATC Ext:“-Funktion (siehe Seite 55) abgleichen und danach mit einem ext. - Seite 39 Temperiersystem Magnum 91 Soll : 50.00°C Konfiguration IntIst: 50.00°C >Identif. aus/einmal/dauer Leistung: 50 % Sollwert Taste Taste/EProg/RS232 oder RS485 oder PROFI Regelung: intern Autostart ein/aus Standby nein ja/nein Sprache deutsch deutsch/engl. IdentNr 0 ... 999 >Konfiguration Regelparameter Proggeber Start Regelparameter Programmgeber >Xp =...
-
Seite 40: Konfiguration
Menüfunktionen 8.1. Konfiguration In der Konfigurationsebene werden grundsätzliche Einstellungen für den Betrieb des Magnum Temperiersystems vorgenommen. >Konfiguration Regelparameter Konfiguration Proggeber Start Programmgeber Identif. xxxxx Ein-/Ausgänge Sollwert xxxxx • Mit der Enter-Taste Begrenzungen in das Untermenu Konfiguration schalten. Autostart Schnittstelle Standby xxxx Temp.Fühler Sprache xxxxxxx... -
Seite 41: Autostart
Prozessleitsystem. SERIAL >Autostart Das Temperiersystem wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“ am VFD-Info- Display angezeigt. - Seite 42 Menüfunktionen Ist ein solcher Sicherheitsstandard nicht gefordert, so kann die NAMUR Empfehlung mit der AUTOSTART Funktion umgangen werden. Dies ermöglicht den Start des Temperiersystems direkt mit dem Netzschalter oder mit Hilfe einer Zeitschaltuhr. Einstellbare Parameter: ein - Autostart Funktion eingeschaltet aus - Kein Autostart Warnung: Bei Inbetriebnahme des Temperiersystems mit “AUTOSTART“...
-
Seite 43: Regelparameter
Temperiersystem Magnum 91 8.2. Regelparameter Die Regelparameter Xp, Tn und Tv und Xpu werden bei der Identifikation (siehe Seite 40) der Regelstrecke automatisch ermittelt und gespeichert. Jeder angezeigte Regelparameter kann wenn notwendig manuell optimiert werden. • Mit der Enter-Taste in das Untermenu Regelparameter... - Seite 44 Menüfunktionen >DynInt< - Dynamik standard °C Dieser Parameter beeinflusst den Temperaturverlauf nur bei interner Temp. konstanz Regelung (Siehe Seite 38) aperiod. Sollwert Einstellbare Parameter: standard Der Temperaturanstieg erfolgt schneller, kann aber bis zu 5 % überschwingen. Ist eine Rampe definiert standard °C so folgt der Temperaturverlauf weitgehend dieser...
-
Seite 45: Programmgeber Start
Temperiersystem Magnum 91 8.3. Programmgeber Start Mit dem Startmenu des Temperiersystems kann eines von sechs vorher gespeicherten Temperaturprofilen aufgerufen und gestartet werden. Dieser Start kann manuell erfolgen oder durch die integrierte Zeitschaltuhr ausgelöst werden. Für den manuellen Programmstart gibt es zwei Startbedingungen: -OFF- 1. -
Seite 46: Vfd-Display
Menüfunktionen • Wird der Parameter Zeit gewählt, öffnet sich ein weiteres Untermenu für die Einstellung der Startzeit. Ein blinkendes Segment fordert zur Eingabe des gewünschten Beispiel: Std.Min 6:00 Uhr Starttermins auf. Std.Min Startzeit Tag.Mon Tag und Monat >Std.Min 06:00 Jahr Jahr Tag.Mon 15:11... -
Seite 47: Unterbrechung Eines Programms
Temperiersystem Magnum 91 8.3.1. Unterbrechung eines Programms • Ein Programm kann jederzeit mit der Start/Stop-Taste Soll xx.xx°C IntIst: xx.xx°C unterbrochen bzw. fortgesetzt werden. Profil: x S: x Die Sollwertvorgabe und die Zeit werden dabei angehalten. *** pause *** Rest : xx:xx:xx Der Thermostat schaltet in Warteposition und zeigt dies blinkend am LCD-Display an. -
Seite 48: Integrierter Programmgeber
Menüfunktionen 8.4. Integrierter Programmgeber Mit dem integrierten Programmgeber können schnell und einfach Solltemperaturverläufe programmiert werden. Einen solchen Temperaturverlauf nennt man Profil. Ein Profil setzt sich aus einzelnen Abschnitten (Schritten) zusammen. Die Abschnitte sind definiert durch Zeitdauer (t:) und Zieltemperatur. Die Zieltemperatur ist die Solltemperatur (T:), die nach Ablauf eines Abschnitts erreicht wird. -
Seite 49: Editieren
Temperiersystem Magnum 91 Editieren Programmgeber >Editieren Profile erstellen: Löschen Uhr Stellen >Edit Profil: • Ein blinkendes Segment fordert zur Eingabe einer Zahl auf. Schritt: Soll: 100.00°C Unter Menupunkt „Edit Profil“ eine Profilnummer eingeben. Zeit[h.m] 01:05 Sechs Profile können gespeichert werden, Nr. 0 bis 5. - Seite 50 Menüfunktionen Löschen Programmgeber Editieren >Löschen Uhr Stellen • Ein blinkendes Segment fordert zur Eingabe der Nummer des Profils >Löschen Prof. 0 auf, in dem einer oder mehrere aufeinanderfolgende Abschnitte von Schritt gelöscht werden sollen. bis Schritt Löschen nein • In Zeile 2 und Zeile 3 des LCD-Display die Nummern der zu löschenden Abschnitte eingeben und jeweils mit der Enter-Taste bestätigen.
-
Seite 51: Analoge Ein-/Ausgänge
Temperiersystem Magnum 91 8.5. Analoge Ein-/Ausgänge Kanal 3 Für den Programmgeber-Eingang und die Temperaturschreiberausgänge EPROG der Buchse REG+E-PROG können in diesem Untermenu die Eingangsgröße bzw. die Ausgangsgrößen eingestellt werden. Kanal 2 • Mit der Enter-Taste in das Untermenu Kanal 1 „Ein-/Ausgänge“... - Seite 52 Menüfunktionen Beispiele: niedrigster Temperaturwert 10 °C höchster Temperaturwert 210 °C Abbildung von 200 °C auf Papierbreite 10 °C 210 °C Steigung 50 mV/K Δ Τ = 200 K niedrigster Temperaturwert 197 °C 197 °C 202 °C höchster Temperaturwert 202 °C Δ...
- Seite 53 Temperiersystem Magnum 91 Beispiel: • Am externen Programmgeber 50.0 °C einstellen! >EPROG: Strom u.Wert 0.0°C In Zeile 4 des LCD-Display wird der extern vorgegebene Sollwert zur o.Wert 300.0°C ExtSoll 50.0°C Kontrolle angezeigt (Beispiel: ExtSoll 50.0 °C). EPROG : 50.00°C Nach dem Zurückschalten mit der Escape-Taste zur Standardanzeige IntIst: 50.00°C...
-
Seite 54: Begrenzungen
Menüfunktionen 8.6. Begrenzungen Die Begrenzungen IntMax und IntMin sind nur in der Betriebsart extern Programmgeber regeln (Siehe 7.5. Regeln intern / extern) wirksam. Sie begrenzen die Ein-/Ausgänge Temperatur des internen Bades auf das gewählte Maximum/Minimum, >Begrenzungen auch wenn der Regler für das externe System eine höhere/niedere Schnittstelle Temperatur benötigen würde. -
Seite 55: Temperaturfühler
Temperiersystem Magnum 91 8.8. Temperaturfühler ATC-Absolute Temperature Calibration • Mit der Enter-Taste in das Untermenu „Fühler“ schalten. Ein-/Ausgänge Begrenzungen • Mit den Cursor-Tasten das gewünschte Untermenu Schnittstelle >Temp.Fühler anwählen. Ein blinkendes Segment fordert zur Eingabe eines Wertes auf. Temp.Fühler >ATC Int: 0.00K... -
Seite 56: Umwälzpumpe
Menüfunktionen 8.9. Umwälzpumpe In diesem Untermenu kann die Umwälzpumpe separat eingeschaltet werden, ohne Heizung und Kälteaggregat. Begrenzungen Der Menupunkt „Modus“ hat Bezug zu dem Befüll-Ventil und dem Entlüft- Schnittstelle Ventil. Je nach Betriebszustand (Entleeren/Befüllen/Sys offen/System zu) Temp.Fühler >Pumpe werden die Ventile automatisch geschaltet. Pumpe >Pumpe •... -
Seite 57: Mögliche Störursachen / Alarm-Meldungen
Temperiersystem Magnum 91 Mögliche Störursachen / Alarm-Meldungen XXXXX Alarm mit Abschaltung: ALARM Bei den nachfolgend aufgeführten Störungen werden Heizung und Umwälzpumpe des Temperiersystems allpolig bleibend abgeschaltet. CODE 03 Die Kontroll-Anzeige „ “ leuchtet auf und gleichzeitig ertönt ein anhaltender Signalton. - Seite 58 Mögliche Störursachen / Alarm-Meldungen Übertemperaturschutzfühler defekt. ALARM • Die Schutztemperatur liegt unterhalb des eingestellten Arbeitstemperatur- CODE 14 Sollwertes. • Die Schutztemperatur auf einen höheren Wert einstellen. Stufe 1 des Kompressors nicht in Betrieb. WARNING • Die Wiedereinschaltung erfolgt selbsttätig nach kurzer Abkühlpause und die CODE 21 Meldung E 21erlischt.
- Seite 59 Temperiersystem Magnum 91 Der Druck in Stufe 2 (Hochdruckseite) ist schon über einen Zeitraum von 5 Minuten WARNING zu hoch. CODE 42 • Das Kältesystem arbeitet an seiner Belastungsgrenze. Unterschreitet der Druck einen werkseitig festgelegten Wert für mindestens 100 Sekunden, erlischt die Warnung wieder.
- Seite 60 +49 (0) 07823 / 5166 Telefax: +49 (0) 07823 / 5199 E-mail: service@julabo.de Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker überprüft werden. Störungen die nicht angezeigt werden. Umwälzpumpenmotor-Überlastungsschutz Der Umwälzpumpenmotor ist vor Überlastung geschützt. Nach einer Abkühlphase läuft der Motor selbsttätig wieder an.
-
Seite 61: Elektrische Anschlussmöglichkeiten
Temperiersystem Magnum 91 10. Elektrische Anschlussmöglichkeiten Achtung: Nur geschirmte Leitungen verwenden. Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden. Bei der Verwendung von Anschlussleitungen bis 3 m Länge bietet das Gerät einen sicheren Betrieb. Längere Anschlussleitungen haben zwar keinen Einfluss auf die richtige Funktion des Gerätes, jedoch kann durch externe Störeinflüsse der sichere Betrieb gefährdet werden. - Seite 62 Elektrische Anschlussmöglichkeiten Programmgeber-Eingang / Temperaturschreiberausgänge Analoge Ein-/Ausgänge siehe Seite 51 Signal 1 Spannungs-Ausgang Kanal1 0 ... 10 V 2 Spannungs-Ausgang Kanal2 0 ... 10 V 3 Gnd für Ausgänge 4 Programmgeber Eingang EPROG 0 ... 10 V / 0 ... 20 mA REG+E-PROG 5 Strom-Ausgang Kanal3...
-
Seite 63: Stand-By-Eingang (Für Externen Not-Aus)
Temperiersystem Magnum 91 STAND-BY-Eingang (für externen Not-Aus) Anschlussbelegung : Signal nicht belegt 5 V / DC Nur geschirmte Leitungen verwenden. Stand-by Eingang aktivieren: • Den Parameter unter Menüpunkt Stand-by auf „ja“ einstellen (siehe Seite 42). • Verbindung zu einem externen Kontakt (AK, z. B. Notaus) oder einem Alarmkontakt der übergeordneten Anlage herstellen. -
Seite 64: Fernsteuerbetrieb, Laborautomatisierung
Fernsteuerbetrieb, Laborautomatisierung 11. Fernsteuerbetrieb, Laborautomatisierung 11.1. Vorbereitung zur Fernsteuerung • Die Schnittstellenparameter beider Schnittstellen (Temperiersystem und PC) prüfen und gegebenenfalls für Übereinstimmung sorgen. (Schnittstellenparameter siehe Seite 54) SERIAL • Im >MENU Configuration< den Menu-Punkt >Setpoint< auf (RS232/RS485) einstellen.. (Siehe Seite 41) Wird das Temperiersystem über die Konfigurationsebene in den Fern- steuerbetrieb versetzt, erscheint am VFD-Info-Display die Meldung„... - Seite 65 Temperiersystem Magnum 91 Die Übertragung der Zeichen erfolgt gemäß DIN 66022, und DIN 66003, Codetabelle 1. Eine Übertragungssequenz besteht aus: • Adresse (nur RS485 Schnittstelle) • Befehl • Leerzeichen ( ⇔ ; Hex: 20) • Parameter (Dezimaltrennung durch Punkt) •...
-
Seite 66: Befehlsübersicht
Fernsteuerbetrieb, Laborautomatisierung 11.3. Befehlsübersicht Beim Arbeiten mit RS485 Schnittstelle wird jedem Befehl die Geräteadresse (Axxx_ ) vorangestellt. in-Befehle: Eingestellte Parameter bzw. Temperaturwerte abrufen. Befehl Parameter Reaktion/Antwort des Temperiersystems version kein Versionsnummer der Software (V X.xx) abrufen status kein Statusmeldung, Fehlermeldung (siehe Seite 69). in_pv_00 kein Aktuelle Badtemperatur, intern. - Seite 67 Temperiersystem Magnum 91 Befehl Parameter Reaktion/Antwort des Temperiersystems kein Temperiersystem im Zustand Stop/Start: in_mode_05 0 = Stop 1 = Start in_mode_08 kein Eingestellte Reglerdynamik 0 = aperiodisch 1 = standard in_par_01 kein Zeitkonstante des externen Bades in_par_02 kein Steigung intern...
- Seite 68 Fernsteuerbetrieb, Laborautomatisierung Befehl Parameter Reaktion/Antwort des Temperiersystems out_mode_05 Stop des Gerät = R –OFF- out_mode_05 Start des Geräts out_mode_08 Reglerdynamik einstelle– - aperiodisch out_mode_08 Reglerdynamik einstelle– - standard out_sp_00 xxx.x Wert von Arbeitstemperatur . out_sp_03 xxx.x Wert von Übertemperatur out_sp_04 xxx.x Wert von Untertemperatur out_sp_07...
-
Seite 69: Statusmeldungen
Temperiersystem Magnum 91 11.4. Statusmeldungen Das Temperiersystem sendet Meldungen nur auf Anfrage des Rechners, auch Fehlermeldungen. Statusmeldungen Beschreibung Temperiersystem in Modus„ " OFF". 00 MANUAL STOP 01 MANUAL START Temperiersystem in manuellem Betrieb. oder oder Temperiersystem in manuellem Betrieb und Entgasung aktiv... - Seite 70 Fernsteuerbetrieb, Laborautomatisierung Fehlermeldungen Beschreibung -14 TEMPERATURE/LEVEL ALARM Sicherheitstemperatur-Alarm -15 EXTERNAL SENSOR ALARM Regelung extern eingestellt, aber Pt100 Externfühler nicht angeschlossen. -16 TRIAC/RELAY CONNECTION OPEN Unterbrechung im Heizkreis. -17 TRIAC SHORTED Kurzschluss im Heizkreis. -20 WARNING: CLEAN CONDENSOR Kühlung des Kondensators beeinträchtigt. Luftgekühlten OR CHECK COOLING WATER Kondensator reinigen.
- Seite 71 Temperiersystem Magnum 91 Fehlermeldungen Beschreibung -31 INTERNAL COMMUNICATION Kommunikation zwischen Bedienteil RD und Gerät unterbrochen. ERROR -40 LOW LIQUID LEVEL WARNING Unterniveau-Warnung im Vorratsbehälter -41 HIGH LIQUID LEVEL WARNING Überniveau-Warnung im Vorratsbehälter • Im Vorratbehälter steht der Flüssigkeitspegel nur noch wenige Millimeter unterhalb des Überlaufstutzens (12)
- Seite 72 Fernsteuerbetrieb, Laborautomatisierung Fehlermeldungen Beschreibung -47 COMPRESSOR STAGE 2 TO LONG Das Kältesystem ist überlastet und der Kompressor der Stufe 2 wurde abgeschaltet. ABOVE HIGH PRESSURE WARNING CODE 42 ist vorher über mehr als zwei Stunden angezeigt worden. Um die Zerstörung des Kompressor zu vermeiden sollte der Kältekreislauf der Stufe 2 durch einen Fachmann überprüft werden.
-
Seite 73: Reinigung Des Gerätes
• Die Außenseite des Gerätes mit einem Tuch und entspanntem Wasser (z. B. Seifenlauge) reinigen. Bevor eine andere als von JULABO empfohlene Reinigungs- oder Dekontaminierungsmethode angewandt wird, hat sich der Benutzer beim Hersteller zu vergewissern, dass die vorgesehene Methode das Gerät nicht zerstört. - Seite 74 Reinigung des Gerätes Die Reinigung wird in drei Schritten durchgeführt. Zuerst wird das interne Reservoir und danach der Rest des Gerätes durchgespült. Im dritten Schritt müssen die Reste der Reinigungsflüssigkeit entfernt werden. 1. Reinigen des Vorratsbehälters: • Das Gerät am Netzschalter ausschalten! Die beiden Ventile „Befüll“...
-
Seite 75: Die Kälteleistung Erhalten
Auf sorgfältige und sachgemäße Verpackung zu achten. • Unbedingt eine kurze Fehlerbeschreibung beifügen. Sollten Sie Ihr JULABO Gerät an uns zurücksenden, dann finden Sie auf unserer Internetseite www.julabo.de ein entsprechendes Formular als Rücksendeschein. Bitte legen Sie das ausgefüllte Formular der Gerätelieferung bei oder senden Sie es vorab per Fax oder E-Mail. - Seite 76 Reparatur des Gerätes, Transporthinweise Vorsicht: Der Einsatz von falschen Hebetechniken und Hebevorrichtungen kann zu einseitiger Belastung einer Ringmuttern führen und diese eventuell überlasten und sogar zerstören. Als Folge können nacheinander alle Tragepunkte überlastet werden, was eine Gefährdung des ganzen Gerätes und eventuell umstehender Personen nach sich ziehen könnte.
-
Seite 77: Erdbebenverankerung Für Magnum 91 (Zubehör)
Temperiersystem Magnum 91 14. Erdbebenverankerung für Magnum 91 (Zubehör) Bestell-Nr. 8920055 Erdbeben Verankerung Montageanleitung ACHTUNG Die Befestigung am Boden ist den Verhältnissen am Aufstellungsort anzupassen.
