Installation von EJ-Modulen

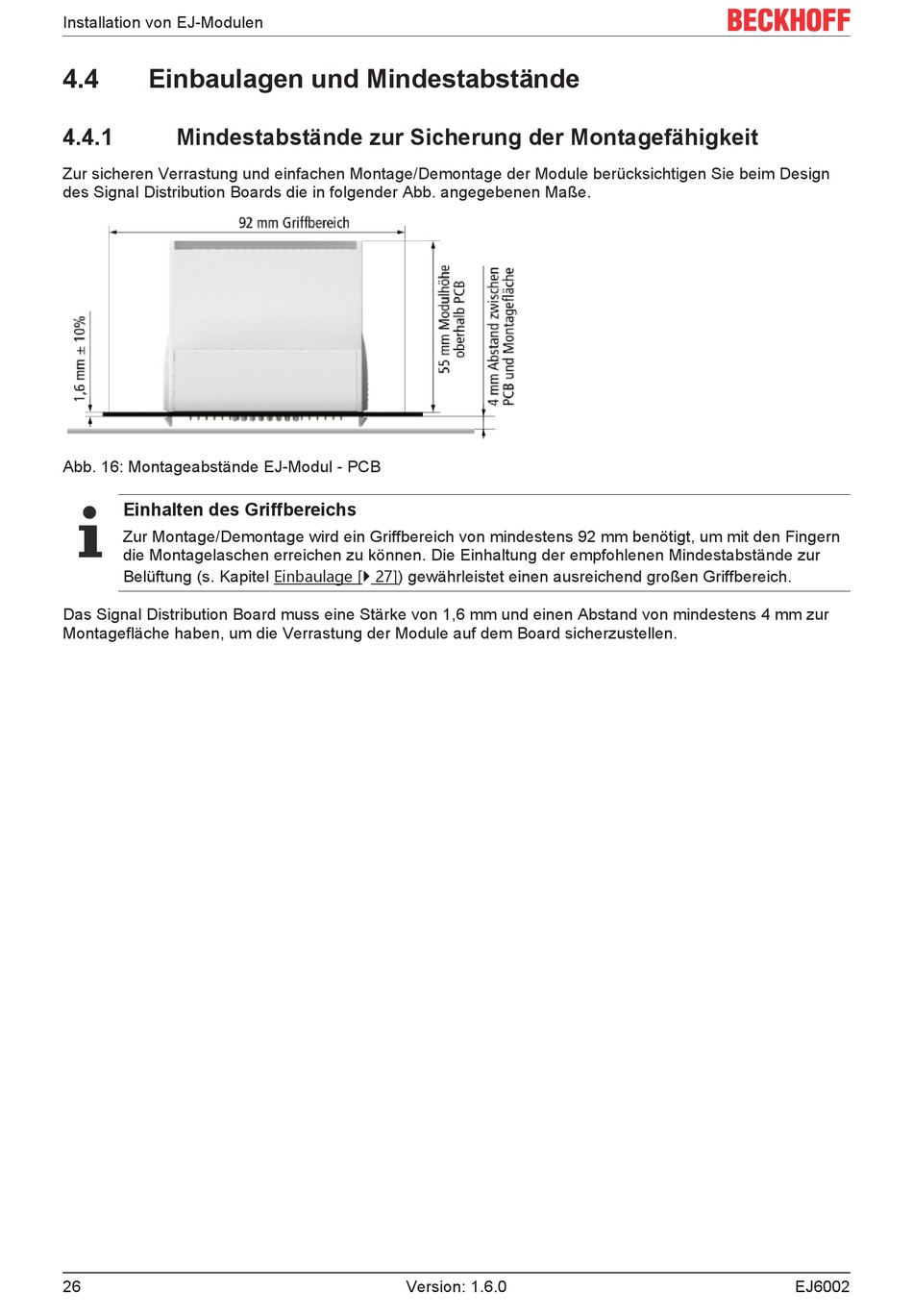

4.4 Einbaulagen und Mindestabstände
4.4.1 Mindestabstände zur Sicherung der Montagefähigkeit
Zur sicheren Verrastung und einfachen Montage/Demontage der Module berücksichtigen Sie beim Design
des Signal Distribution Boards die in folgender Abb. angegebenen Maße.
Abb. 16: Montageabstände EJ-Modul - PCB
Einhalten des Griffbereichs
Zur Montage/Demontage wird ein Griffbereich von mindestens 92 mm benötigt, um mit den Fingern
die Montagelaschen erreichen zu können. Die Einhaltung der empfohlenen Mindestabstände zur
Belüftung (s. Kapitel Einbaulage [} 27]) gewährleistet einen ausreichend großen Griffbereich.
Das Signal Distribution Board muss eine Stärke von 1,6 mm und einen Abstand von mindestens 4 mm zur
Montagefläche haben, um die Verrastung der Module auf dem Board sicherzustellen.
