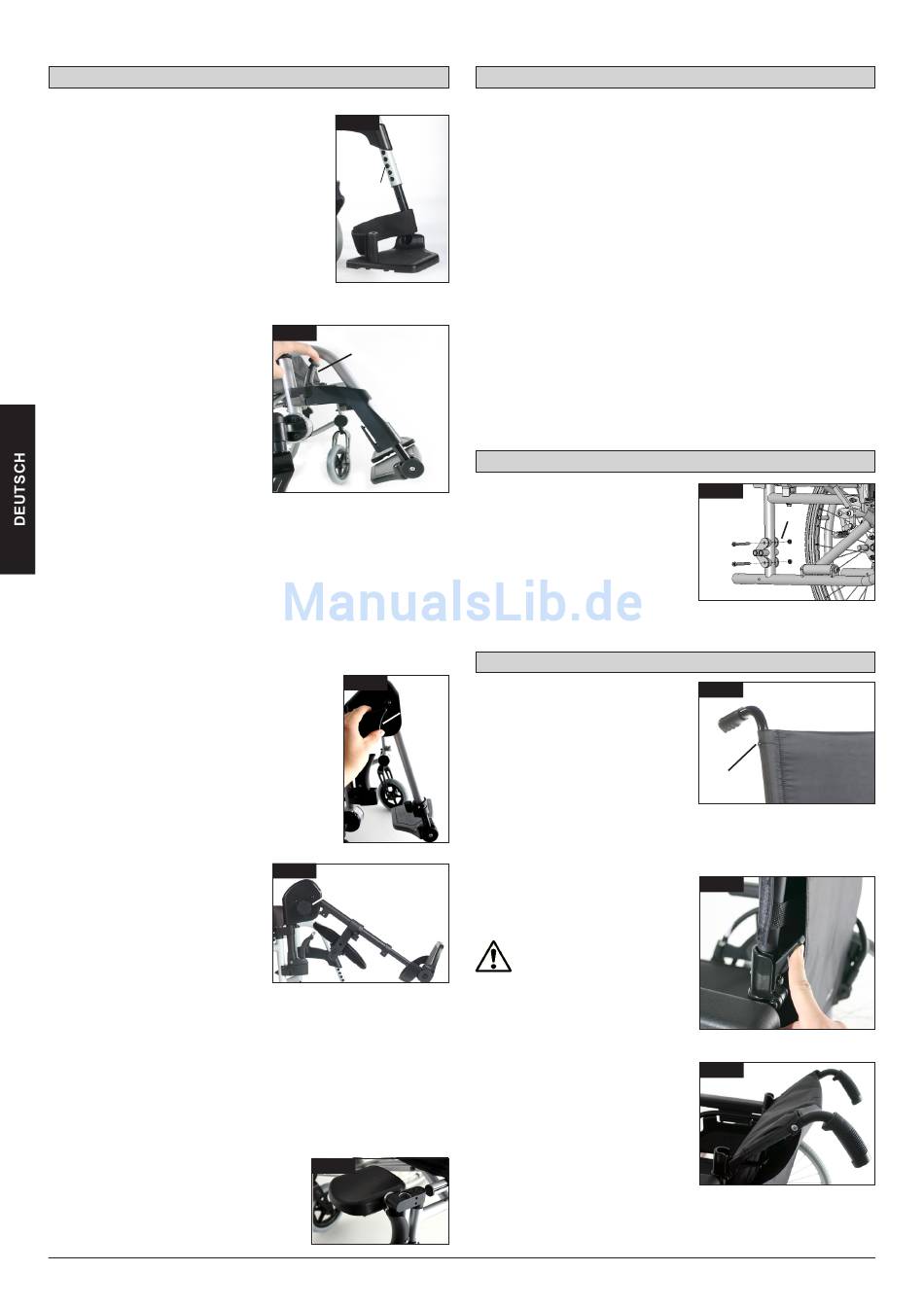

Optionen - Fußplatten
Fußplatten:
Die Fußplatten können hochgeklappt werden,
um das Ein- und Aussteigen zu erleichtern.
Unterschenkellänge:
Für Fahrer mit längeren Beinen kann die
Beinstütze mittels der Schrauben (1)
entsprechend abgesenkt werden. Lockern Sie
die Schrauben, schieben Sie die Rohre auf die
gewünschte Position, und ziehen Sie die
Schrauben wieder fest (siehe unter
Drehmoment).
Die Fußplatten müssen mindestens 2,5 cm
Abstand vom Boden haben (Fig. 13).
Beinstützen und Verriegelung
Die Beinstützen können nach innen unter die Sitzschlinge oder nach
außen geschwenkt werden.
Beim Montieren der Beinstütze
müssen die Fußplatten nach innen
zeigen. Drehen Sie dann die
Beinstütze nach innen, bis sie
einrastet. Zum Abmontieren ziehen
Sie den Hebel (1) schwenken Sie
die Fußplatte nach innen oder
außen, und heben Sie die
Beinstütze heraus. Achten Sie auf
das korrekte Einrasten der
Beinstütze (Fig. 15).
VORSICHT:
Der Rollstuhl darf nicht an den Beinstützen angehoben oder
getragen werden.
VORSICHT:
Benutzen Sie zum Ein- oder Aussteigen aus dem Rollstuhl
nicht die Fußbretter. Sie müssen vorher hochgeklappt werden
oder die Fußraste muss so weit wie möglich nach außen
geschwenkt werden.
Hochschwenkbare Fußraste
Anheben:
Entlasten Sie die Fußraste und entriegeln sie
mit dem Handrad (1). Ziehen Sie die Fußraste
nach oben und stellen Sie die gewünschte Höhe
ein Sichern Sie die gewünschte Position durch
Anziehen des Handrads.
Absenken:
Entlasten Sie die Fußraste durch Anheben der
Unterschenkel und lösen Sie die Entriegelung
mit dem Handrad (1) (Fig. 16).
Nun können Sie die Fußraste nach unten
schwenken.
Sobald Sie die gewünschte Position
erreicht haben sichern sie die
Entriegelung mit dem Handrad.
Die Unterschenkellänge kann nach
lösen der Schraube (2) stufenlos
eingestellt werden (Fig. 17).
VORSICHT:
Halten Sie beim Anheben oder
Absenken der Fußstütze die
Hände vom Justiermechanismus zwischen dem Rahmen und
den beweglichen Teilen der Fußstütze fern.
VORSICHT:
Der Rollstuhl darf nicht an den Fußstützen angehoben oder
getragen werden.
VORSICHT: Quetschgefahr!
Greifen Sie während des Hoch- oder Runterschwenkens nicht
in den Verstellmechanismus zwischen beweglichen Teilen der
Fußraste.
Amputationsauflage
Die Amputationsauflage kann je
nach Bedarf in alle Richtungen
eingestellt werden (Fig. 18).
22
UniX Rev 1
Fig. 13
1
Fig. 15
1
Fig. 16
1
Fig. 17
2
Fig. 18
Optionen - Lenkräder
Lenkräder , Gabeln
Es kann vorkommen, dass der Rollstuhl einen leichten Rechts- oder
Linksdrall entwickelt oder dass die Lenkräder schlingern. Das kann
folgende Gründe haben:
• Der Radlauf vorwärts oder rückwärts ist nicht richtig eingestellt.
• Der Laufradwinkel ist nicht richtig eingestellt.
• Der Druck im Laufrad und /oder Hinterrad ist nicht korrekt; die
Räder drehen sich nicht sanft.
Der Rollstuhl kann nicht in einer geraden Linie fahren, wenn die
Laufräder nicht richtig eingestellt sind. Die Lenkräder müssen immer
von einem zugelassenen Fachhändler eingestellt werden. Jedes
Mal, wenn die Hinterradposition geändert wurde, müssen die
Radaufnahme neu eingestellt und die Feststellbremsen überprüft
werden.
Die Sitzhöhe wird durch die Lenk- und Antriebsradposition
festgelegt.
Die Sitzhöhe kann durch Veränderung der Position der Antriebsräder
und Lenkräder eingestellt werden.
VORSICHT:
Nach der Sitzhöheneinstellung, müssen alle Schrauben wieder
festgezogen und die Bremse neu eingestellt werden.
Optionen – Radstandsverlängerung
Position der
Radstandsverlängerung (Fig. 23)
Die Radstandsverlängerung für
das Antriebsrad kann hinter dem
Rückenrohr angebracht werden,
dadurch wird die Kippgefahr
verringert.
VORSICHT!
Feststellbremsen müssen der neuen Position angepasst
werden!
Optionen - Rücken
Höhenverstellbare Rückenlehne
Die Höhe der Rückenlehne kann
auf 2 verschiedene Positionen
eingestellt werden (41 cm und 43,5
cm). Die Schrauben (1) lösen und
abnehmen und die
Rückenbespannung auf die
gewünschte Position schieben.
Ziehen Sie die Bolzen wieder fest
(Fig. 24).
Rückenlehne abklappbar
Die Rückenlehne hochklappen:
Zum Hochklappen der Rückenlehne
die Schiebegriffe nach oben und
vorne schieben, bis sie einrasten.
Finger und andere
Gegenstände vom
Klappmechanismus
fernhalten, wenn die
Rückenlehne abgeklappt wird,
um Verletzungen oder
Sachschäden zu vermeiden.
Rückenlehne abklappen:
Die Rückenlehne kann abgeklappt
werden, um den Transport des
Rollstuhls zu erleichtern.
Nicht unter Belastung
durchführen, da dadurch der
Hebel abbrechen kann.
Um die Rückenlehne nach vorne zu
klappen, stellen Sie sich hinter den
Rollstuhl und drücken Sie die zwei kleinen Hebel (Fig. 27 + 28) die
sich an beiden Seiten der Rückenlehne befinden (direkt über den
Armlehnen). Klappen Sie den Rücken nach vorne.
Fig. 23
1
Fig. 24
1
Fig. 27
Fig. 28
