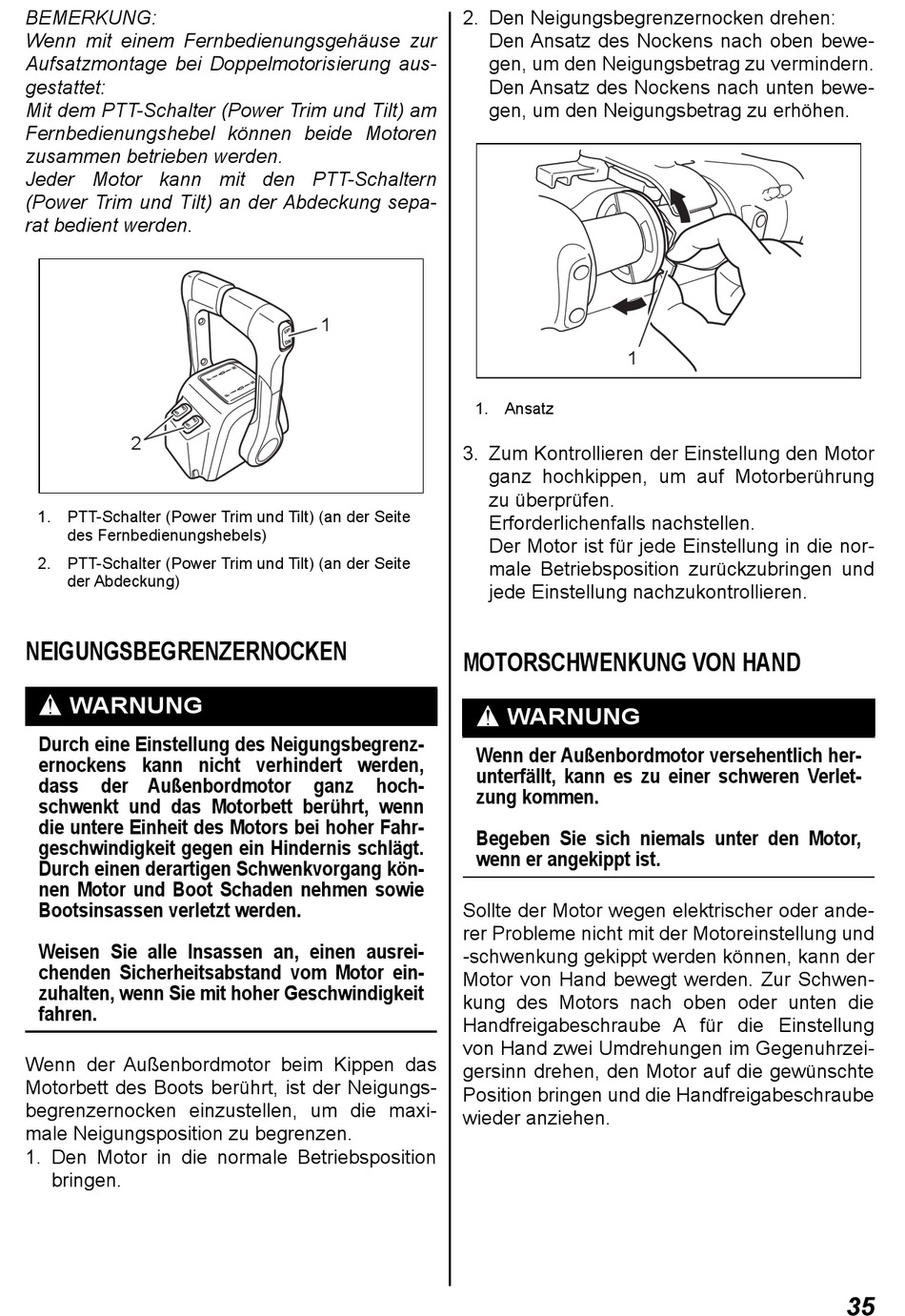

Suzuki DF200 Benutzerhandbuch Seite 35

BEMERKUNG:
Wenn mit einem Fernbedienungsgehäuse zur
Aufsatzmontage bei Doppelmotorisierung aus-
gestattet:
Mit dem PTT-Schalter (Power Trim und Tilt) am
Fernbedienungshebel können beide Motoren
zusammen betrieben werden.
Jeder Motor kann mit den PTT-Schaltern
(Power Trim und Tilt) an der Abdeckung sepa-
rat bedient werden.
2
1. PTT-Schalter (Power Trim und Tilt) (an der Seite
des Fernbedienungshebels)
2. PTT-Schalter (Power Trim und Tilt) (an der Seite
der Abdeckung)
NEIGUNGSBEGRENZERNOCKEN

WARNUNG
Durch eine Einstellung des Neigungsbegrenz-
ernockens kann nicht verhindert werden,
dass der Außenbordmotor
schwenkt und das Motorbett berührt, wenn
die untere Einheit des Motors bei hoher Fahr-
geschwindigkeit gegen ein Hindernis schlägt.
Durch einen derartigen Schwenkvorgang kön-
nen Motor und Boot Schaden nehmen sowie
Bootsinsassen verletzt werden.
Weisen Sie alle Insassen an, einen ausrei-
chenden Sicherheitsabstand vom Motor ein-
zuhalten, wenn Sie mit hoher Geschwindigkeit
fahren.
Wenn der Außenbordmotor beim Kippen das
Motorbett des Boots berührt, ist der Neigungs-
begrenzernocken einzustellen, um die maxi-
male Neigungsposition zu begrenzen.
1. Den Motor in die normale Betriebsposition
bringen.
2. Den Neigungsbegrenzernocken drehen:
1
1. Ansatz
3. Zum Kontrollieren der Einstellung den Motor
MOTORSCHWENKUNG VON HAND

Wenn der Außenbordmotor versehentlich her-
unterfällt, kann es zu einer schweren Verlet-
ganz hoch-
zung kommen.
Begeben Sie sich niemals unter den Motor,
wenn er angekippt ist.
Sollte der Motor wegen elektrischer oder ande-
rer Probleme nicht mit der Motoreinstellung und
-schwenkung gekippt werden können, kann der
Motor von Hand bewegt werden. Zur Schwen-
kung des Motors nach oben oder unten die
Handfreigabeschraube A für die Einstellung
von Hand zwei Umdrehungen im Gegenuhrzei-
gersinn drehen, den Motor auf die gewünschte
Position bringen und die Handfreigabeschraube
wieder anziehen.
Den Ansatz des Nockens nach oben bewe-
gen, um den Neigungsbetrag zu vermindern.
Den Ansatz des Nockens nach unten bewe-
gen, um den Neigungsbetrag zu erhöhen.
1
ganz hochkippen, um auf Motorberührung
zu überprüfen.
Erforderlichenfalls nachstellen.
Der Motor ist für jede Einstellung in die nor-
male Betriebsposition zurückzubringen und
jede Einstellung nachzukontrollieren.
WARNUNG
35
