Haltewinkel montieren (Standard)
Sicherheit
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
▶
▶
▶
Haltewinkel
WICHTIG!
montieren (Stan-
-
dard)
-
1
3
6
WARNUNG!
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
nur von technisch geschultem Fachpersonal ausgeführt werden.
Dieses Dokument vollständig lesen und verstehen.
Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses
Gerätes und aller Systemkomponenten lesen und verstehen.

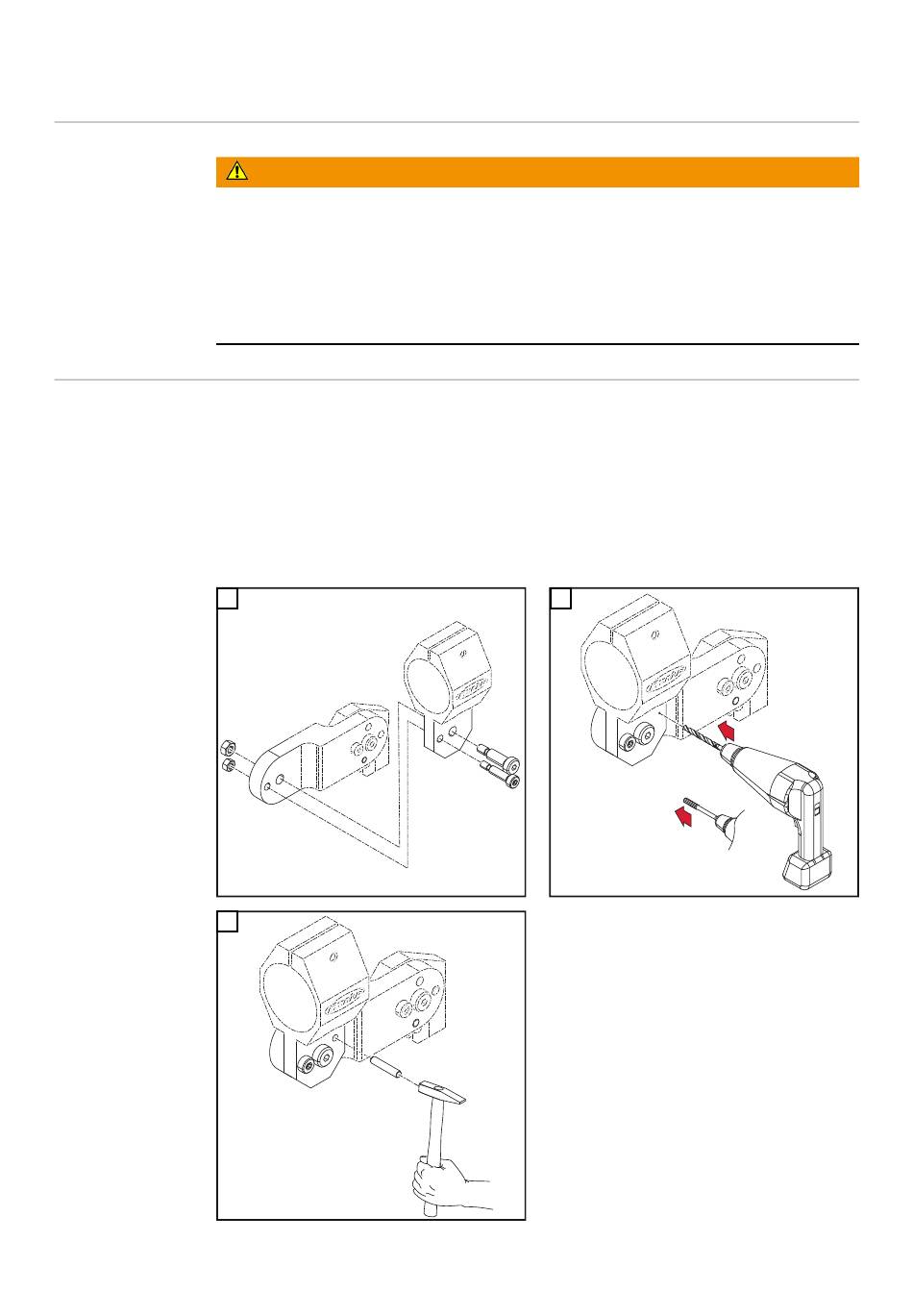

Zum Fixieren der eingerichteten Stellung verbohren Sie die Halter mit Ø5,8
mm und reiben mittels einer Reibahle die Bohrung für den Pass-Stift Ø6G7
auf.
Der Haltewinkel muss mit einer Pass-Schulter-Schraube M8 und mit einer
Schraube M6 montiert werden.
Nach dem Verschrauben muss noch ein Pass-Stift (Ø6 mm) zur Sicherung
eingepresst werden.
2
1
2
Reibahle
Ø6G7
Bohrer
Ø5,8
