Monter l'angle d'arrêt (standard)
Sécurité
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
▶
▶
▶
Monter l'angle
IMPORTANT!
d'arrêt (stan-
-
dard)
-
1
3
34
AVERTISSEMENT!
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié.
Ce document doit être lu et compris dans son intégralité.
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.

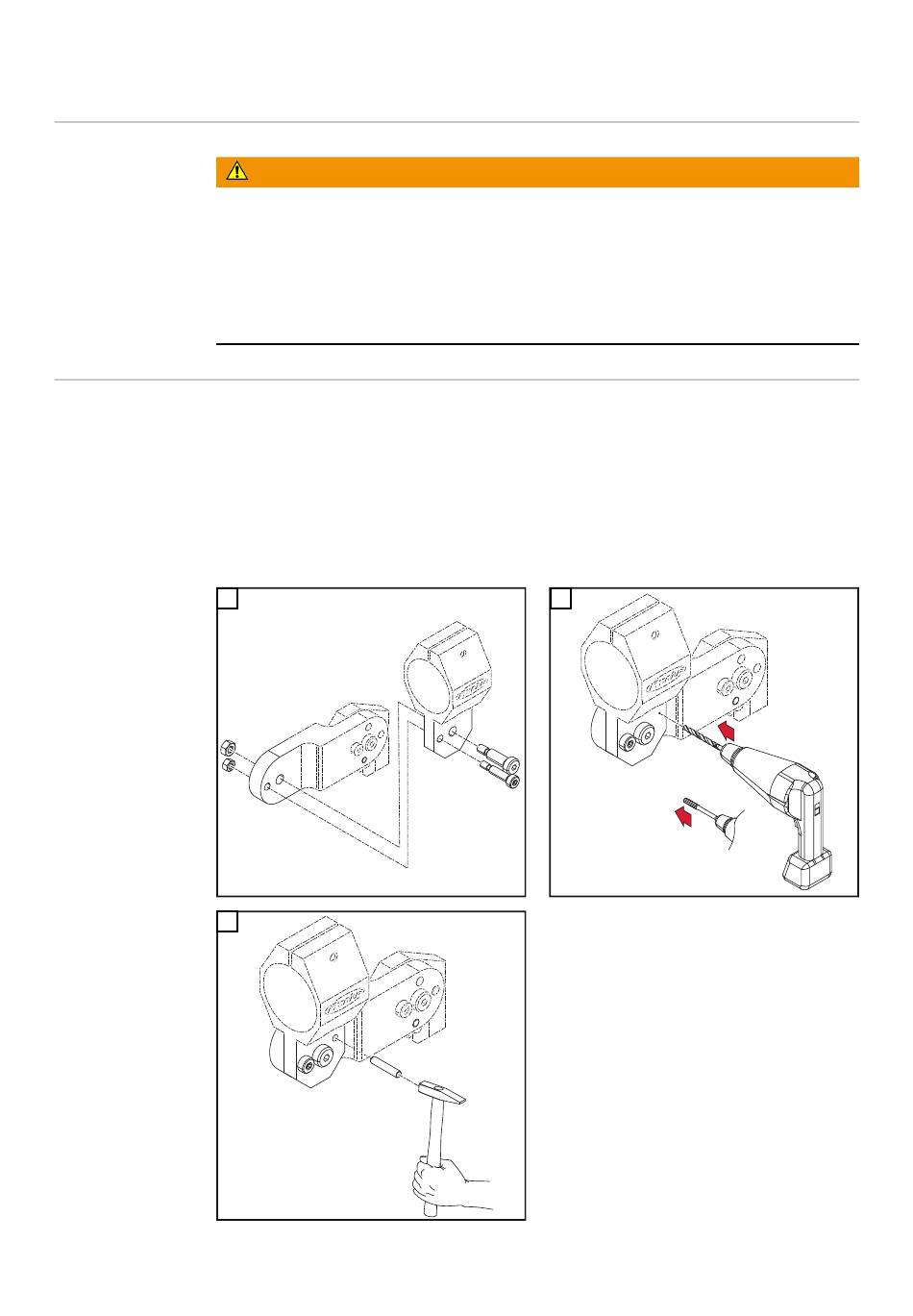

Pour assurer la fixation dans la position définie, percer le support au
diamètre 5,8 mm et, à l'aide d'un alésoir, adapter le perçage pour la goupille
de serrage Ø6 G7.
L'angle d'arrêt doit être monté avec une vis ajustable à épaulement M8 et
avec une vis M6.
Lorsque le vissage est terminé, enfoncer une goupille de serrage (Ø 6 mm)
pour bloquer.
2
1
2
Alésoir
Ø6G7
Foret
Ø5,8
