9
Wartungsprogramm
9.1
Installation Wartungsprogramm

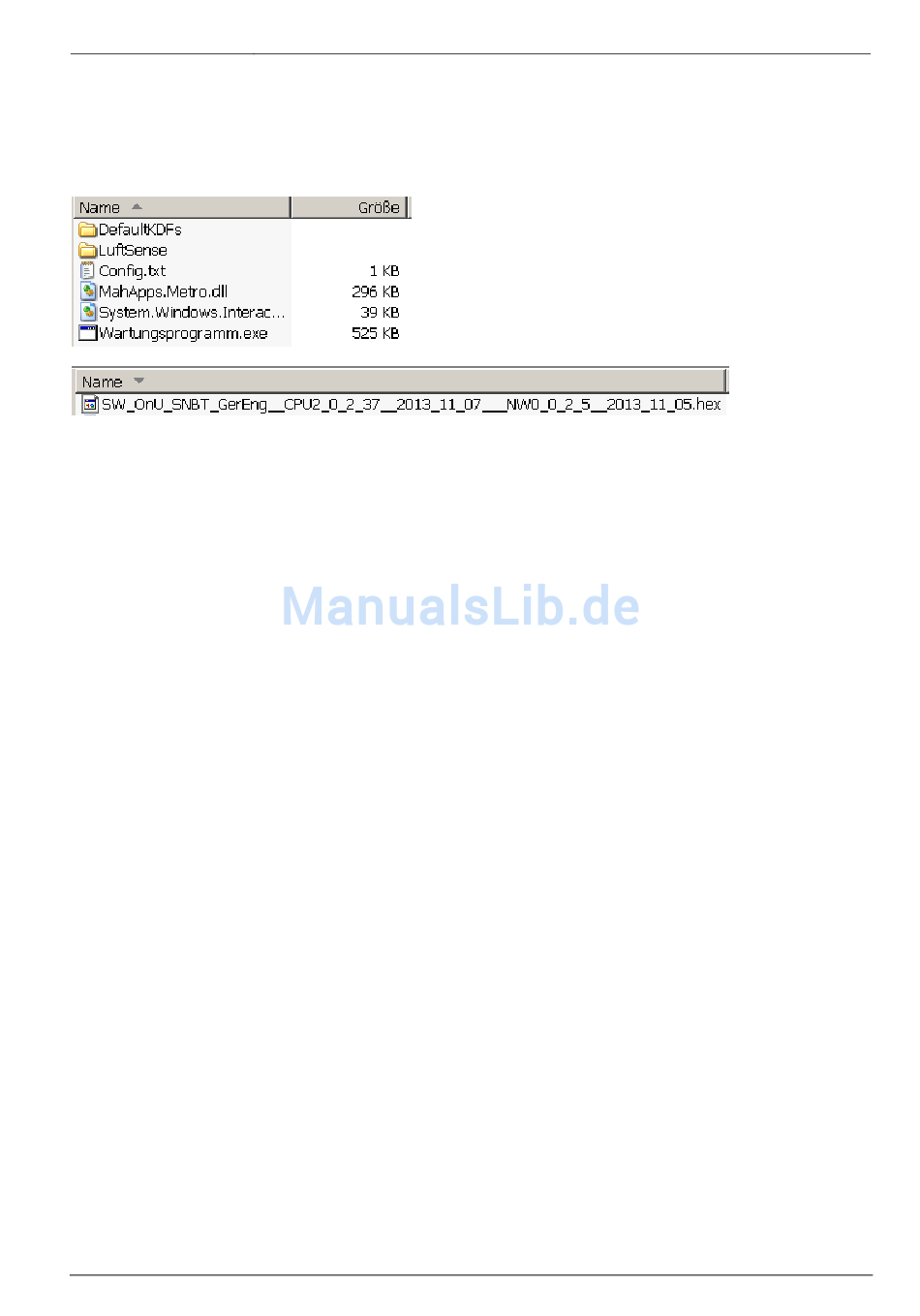

Das Wartungsprogramm mit den Verzeichnissen
und der Datei
im gleichen Verzeichnis speichern.
9.2
Übertragen von Software
Zu übertragen der Software muss das Programm „Wartungsprogramm.exe" gestartet werden.
Im linken Bereich der Programmoberfläche befindet sich ein Betätigungsfeld „Firmware".
Nach dem Start des Wartungsprogramm kann die Firmware über "Firmware öffnen + übertragen" in
das System über ein USB-Kabel einspielen.
Im Wartungsprogramm ist am unteren Rand der Applikation eine Statuszeile zu sehen. In dieser wird
angezeigt, ob der ausführende PC mit einer Karte für Netzwerk Interface verbunden ist. Besteht eine
Verbindung, wird die Seriennummer der Karte für Netzwerk Interface sowie die Versionsnummer der
darauf laufenden Firmware angezeigt. Falls darüber hinaus einer Karte für Steuerelektronik über eine
Karte für Anschlusstechnik an die Karte für Netzwerk Interface angeschlossen ist, wird auch die Ap-
plikationsvariante und Firmwareversion der Firmware die sich in der Karte für Steuerelektronik befin-
det angezeigt.
Für alle Wartungsprogramm-Aktionen, die mit der DET-AC III Master interagieren, ist eine stabile
USB-Verbindung zum System zwingend erforderlich.
9.3
Projekt
Einlesen: ................... Durch Klicken der Schaltfläche „Daten einlesen" werden alle Informationen,
Übertragen: ............... Entspricht dem aufrufen von Kundendaten übertragen gefolgt von Datum /
Speichern: ................. Fasst alle Informationen, die im Wartungsprogramm zur Verfügung stehen,
Öffnen: ...................... Liest die zuvor zu einem Projekt zusammengefassten und in einem Projekt-
EFD III / 916002-01 V00 / de
die in dem angeschlossenen System vorhanden sind, ausgelesen und von
Wartungsprogramm in den entsprechenden Bereichen (Ereignisspeicher,
Kundendaten, Bedienung (Uhrzeit)) visualisiert.
Uhrzeit stellen
zu einem Gesamtstand zusammen. Dieser Gesamtstand wird in Form meh-
rerer Dateien in einem zu spezifizierenden Zielverzeichnis abgelegt. Der
Gesamtstand setzt sich im Wesentlichen aus AMEM, EMEM, DMEM und
den Kundendaten zusammen.
ordner abgelegten Daten im Wartungsprogramm ein. Das Wartungspro-
gramm wird daraufhin in den Zustand versetzt, in welchem es beim Projekt
speichern gewesen ist.
Betriebsanleitung
Wartungsprogramm
63
