Montage und Installation
1
X2

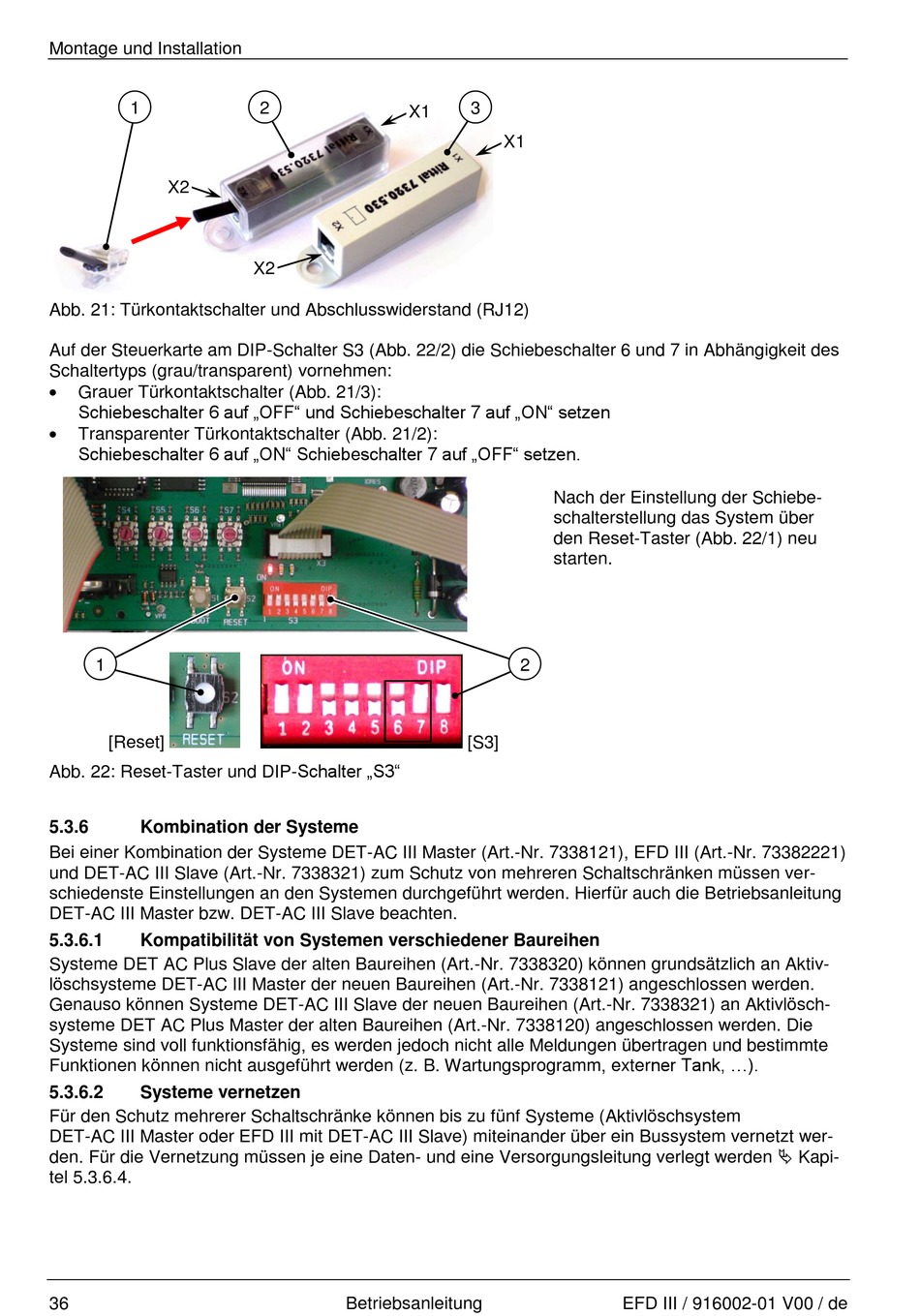

Abb. 21: Türkontaktschalter und Abschlusswiderstand (RJ12)
Auf der Steuerkarte am DIP-Schalter S3 (Abb. 22/2) die Schiebeschalter 6 und 7 in Abhängigkeit des
Schaltertyps (grau/transparent) vornehmen:
Grauer Türkontaktschalter (Abb. 21/3):
Schiebeschalter 6 auf „OFF" und Schiebeschalter 7 auf „ON" setzen
Transparenter Türkontaktschalter (Abb. 21/2):
Schiebeschalter 6 auf „ON" Schiebeschalter 7 auf „OFF" setzen.
1
[Reset]
Abb. 22: Reset-Taster und DIP-Schalter „S3"
5.3.6
Kombination der Systeme
Bei einer Kombination der Systeme DET-AC III Master (Art.-Nr. 7338121), EFD III (Art.-Nr. 73382221)
und DET-AC III Slave (Art.-Nr. 7338321) zum Schutz von mehreren Schaltschränken müssen ver-
schiedenste Einstellungen an den Systemen durchgeführt werden. Hierfür auch die Betriebsanleitung
DET-AC III Master bzw. DET-AC III Slave beachten.
5.3.6.1
Kompatibilität von Systemen verschiedener Baureihen
Systeme DET AC Plus Slave der alten Baureihen (Art.-Nr. 7338320) können grundsätzlich an Aktiv-
löschsysteme DET-AC III Master der neuen Baureihen (Art.-Nr. 7338121) angeschlossen werden.
Genauso können Systeme DET-AC III Slave der neuen Baureihen (Art.-Nr. 7338321) an Aktivlösch-
systeme DET AC Plus Master der alten Baureihen (Art.-Nr. 7338120) angeschlossen werden. Die
Systeme sind voll funktionsfähig, es werden jedoch nicht alle Meldungen übertragen und bestimmte
Funktionen können nicht ausgeführt werden (z. B. Wartungsprogramm, externer Tank, ...).
5.3.6.2
Systeme vernetzen
Für den Schutz mehrerer Schaltschränke können bis zu fünf Systeme (Aktivlöschsystem
DET-AC III Master oder EFD III mit DET-AC III Slave) miteinander über ein Bussystem vernetzt wer-
den. Für die Vernetzung müssen je eine Daten- und eine Versorgungsleitung verlegt werden Kapi-
tel 5.3.6.4.
36
2
X1
X2
Betriebsanleitung
3
X1
Nach der Einstellung der Schiebe-
schalterstellung das System über
den Reset-Taster (Abb. 22/1) neu
starten.
2
[S3]
EFD III / 916002-01 V00 / de
