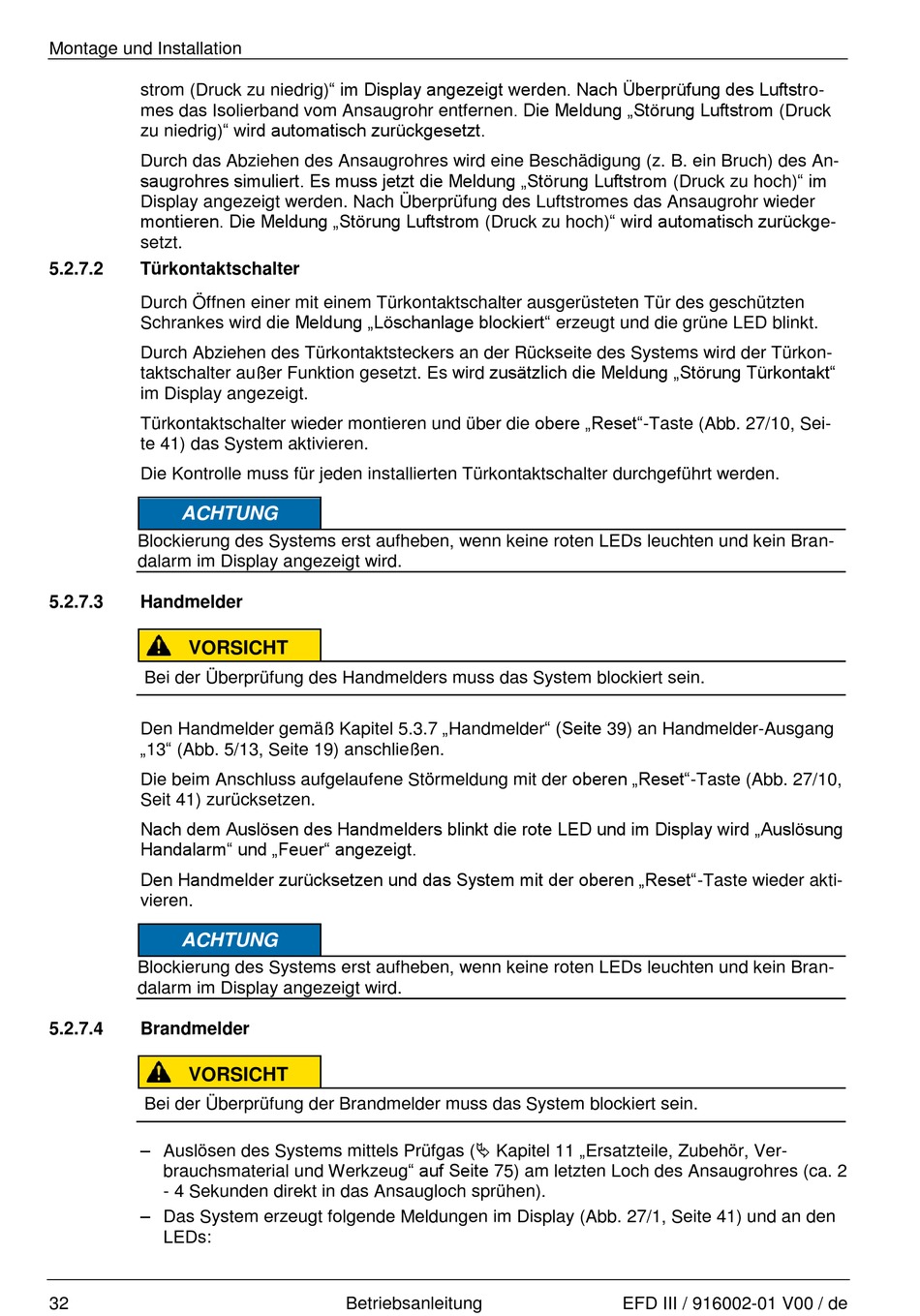

Montage und Installation
strom (Druck zu niedrig)" im Display angezeigt werden. Nach Überprüfung des Luftstro-
mes das Isolierband vom Ansaugrohr entfernen. Die Meldung „Störung Luftstrom (Druck
zu niedrig)" wird automatisch zurückgesetzt.
Durch das Abziehen des Ansaugrohres wird eine Beschädigung (z. B. ein Bruch) des An-
saugrohres simuliert. Es muss jetzt die Meldung „Störung Luftstrom (Druck zu hoch)" im
Display angezeigt werden. Nach Überprüfung des Luftstromes das Ansaugrohr wieder
montieren. Die Meldung „Störung Luftstrom (Druck zu hoch)" wird automatisch zurückge-
setzt.
5.2.7.2
Türkontaktschalter
Durch Öffnen einer mit einem Türkontaktschalter ausgerüsteten Tür des geschützten
Schrankes wird die Meldung „Löschanlage blockiert" erzeugt und die grüne LED blinkt.
Durch Abziehen des Türkontaktsteckers an der Rückseite des Systems wird der Türkon-
taktschalter außer Funktion gesetzt. Es wird zusätzlich die Meldung „Störung Türkontakt"
im Display angezeigt.
Türkontaktschalter wieder montieren und über die obere „Reset"-Taste (Abb. 27/10, Sei-
te 41) das System aktivieren.
Die Kontrolle muss für jeden installierten Türkontaktschalter durchgeführt werden.
ACHTUNG
Blockierung des Systems erst aufheben, wenn keine roten LEDs leuchten und kein Bran-
dalarm im Display angezeigt wird.
5.2.7.3
Handmelder
VORSICHT
Bei der Überprüfung des Handmelders muss das System blockiert sein.
Den Handmelder gemäß Kapitel 5.3.7 „Handmelder" (Seite 39) an Handmelder-Ausgang
„13" (Abb. 5/13, Seite 19) anschließen.
Die beim Anschluss aufgelaufene Störmeldung mit der oberen „Reset"-Taste (Abb. 27/10,
Seit 41) zurücksetzen.
Nach dem Auslösen des Handmelders blinkt die rote LED und im Display wird „Auslösung
Handalarm" und „Feuer" angezeigt.
Den Handmelder zurücksetzen und das System mit der oberen „Reset"-Taste wieder akti-
vieren.
ACHTUNG
Blockierung des Systems erst aufheben, wenn keine roten LEDs leuchten und kein Bran-
dalarm im Display angezeigt wird.
5.2.7.4
Brandmelder
VORSICHT
Bei der Überprüfung der Brandmelder muss das System blockiert sein.
– Auslösen des Systems mittels Prüfgas ( Kapitel 11 „Ersatzteile, Zubehör, Ver-
brauchsmaterial und Werkzeug" auf Seite 75) am letzten Loch des Ansaugrohres (ca. 2
- 4 Sekunden direkt in das Ansaugloch sprühen).
– Das System erzeugt folgende Meldungen im Display (Abb. 27/1, Seite 41) und an den
LEDs:
32
Betriebsanleitung
EFD III / 916002-01 V00 / de
