Montage und Installation
5
Montage und Installation
INFORMATION
Die Montage und Installation des Systems ist ausschließlich durch einen geschulten Er-
richter durchzuführen
5.1
Einsatzbedingungen und Installationsvoraussetzungen
– Zulässiger Umgebungstemperaturbereich: +10 °C bis +40 °C
– Temperaturdifferenzen zwischen dem integrierten Rauchansaugsystem im EFD III und
dem Ort der Installation des Systems dürfen max. 5 °C betragen
– Luftfeuchtigkeit: bis 96 %, relativ, keine Betauung im System
– Staub- und verschmutzungsarme Umgebungsluft
– Der Einsatz in Bereichen, in denen metall- oder kunststoffzersetzende Gase oder
Dämpfe durch das Rauchansaugsystem angesaugt werden können, ist unzulässig
– Die Montage des Systems in Bereichen mit Erschütterungen und Vibrationen ist be-
dingt möglich. Das System ist nach der Norm DIN EN 54-20 und DIN EN 54-4 „Vibrati-
on" geprüft worden.
– Betrieb nur mit geschlossenem Kühlluftkreislauf innerhalb des geschlossenen
Schranks oder geschlossenem Schrank ohne Lüftung (Abb. 8)
– Max. zulässiges Schutzvolumen: 2,8 m
suell sichtbaren Öffnungen haben).
– Eine freie Höheneinheit im oberen Drittel
– Vorhandene Mindesteinbautiefe von 660 mm
– 100 - 240 Volt Netzanschluss
Installation des Systems im
Schrank mit offenem Kühl-
luftkreislauf
ist nicht möglich!

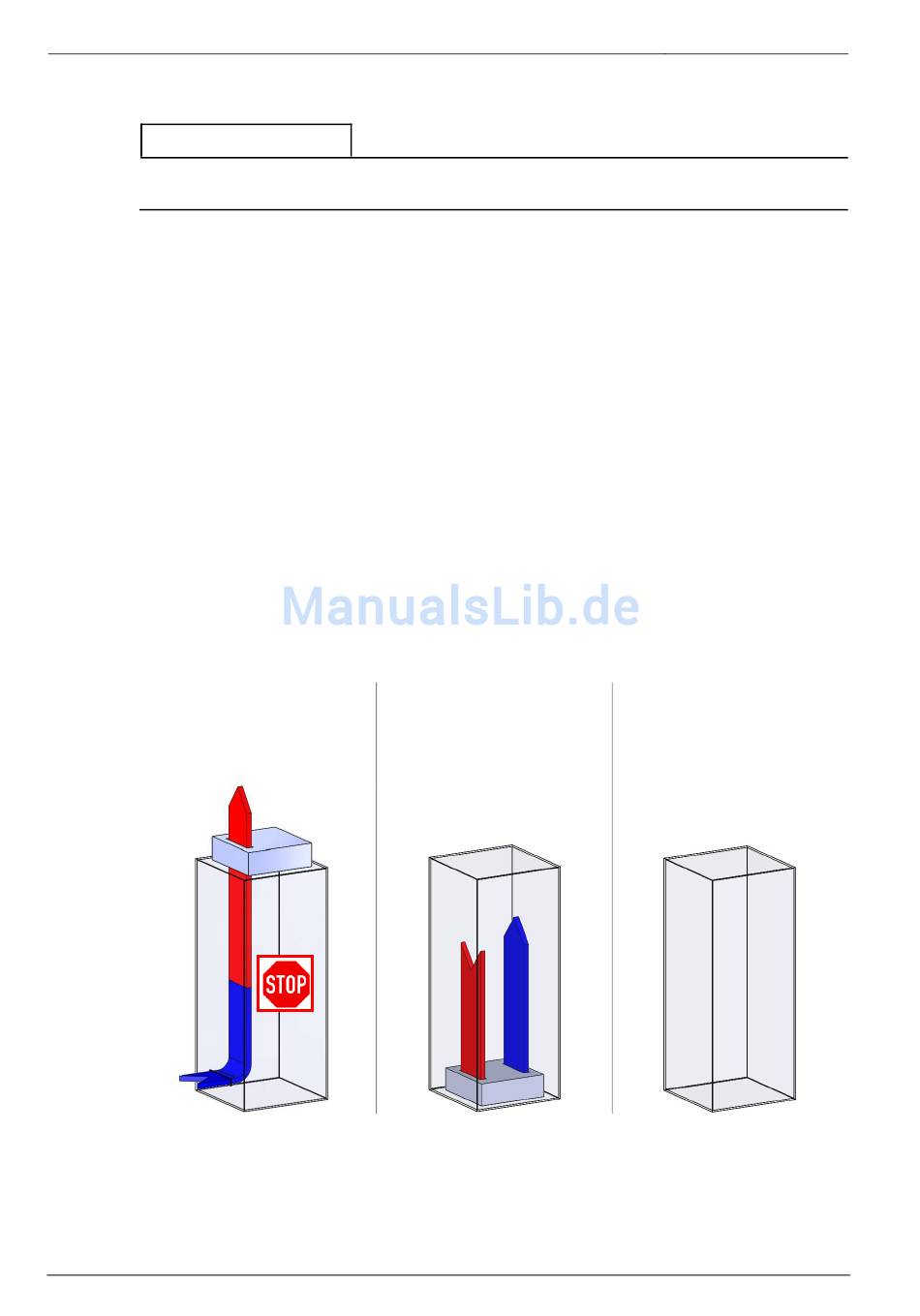

Abb. 8: Kühlkreislauf Schaltschrank
Installation des Systems in anders ausgestatteten Schränken nur nach Rücksprache mit
dem Errichter.
24
3
(Voraussetzung: Schutzbereich darf keine vi-
Installation des Systems im
Schrank mit geschlosse-
nem Kühlluftkreislauf ist
möglich.
Betriebsanleitung
Installation des Systems im
geschlossenen Schrank
ohne Kühlluftkreislauf und
ohne sichtbare Öffnungen
ist möglich.
EFD III / 916002-01 V00 / de
