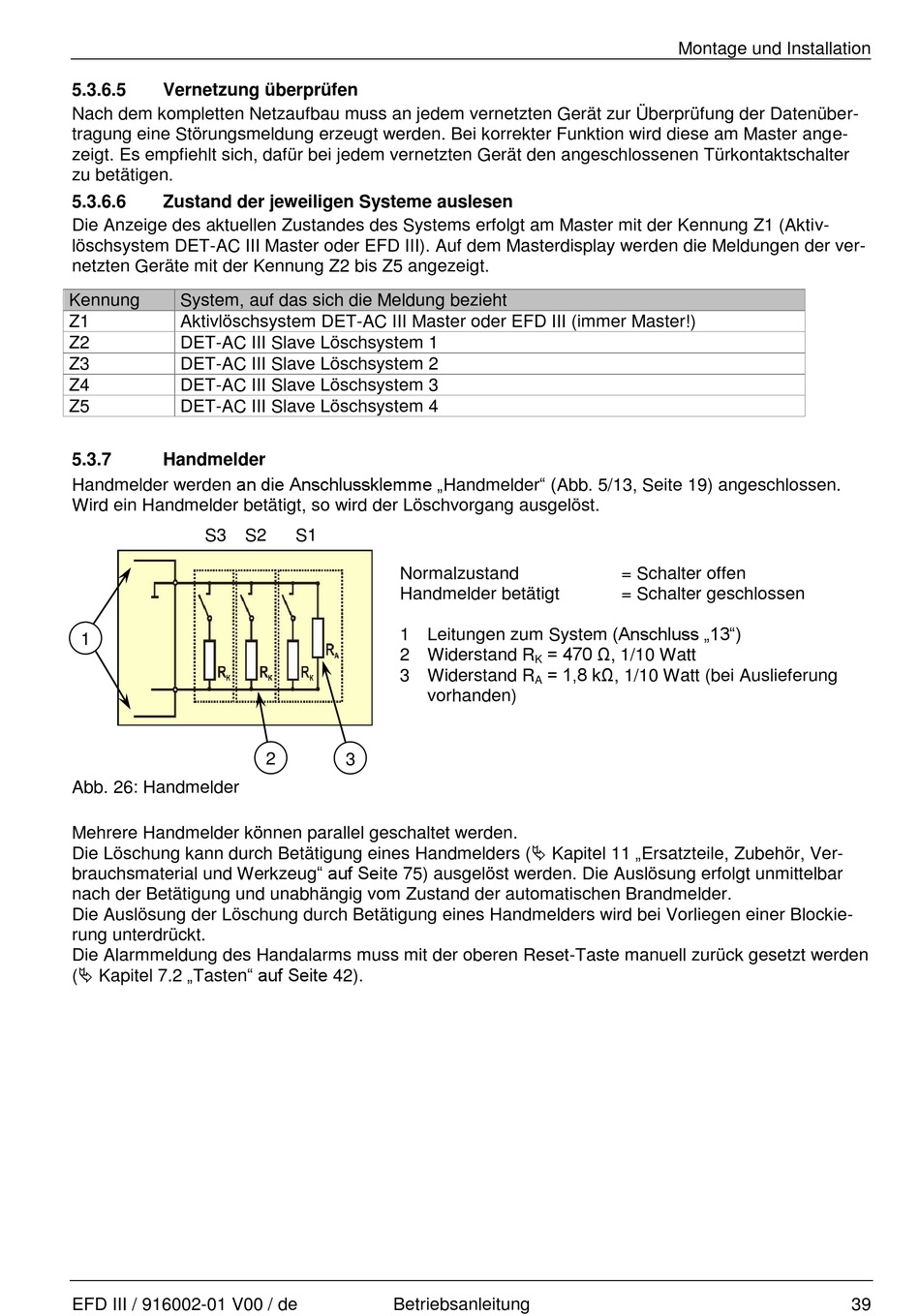

5.3.6.5
Vernetzung überprüfen
Nach dem kompletten Netzaufbau muss an jedem vernetzten Gerät zur Überprüfung der Datenüber-
tragung eine Störungsmeldung erzeugt werden. Bei korrekter Funktion wird diese am Master ange-
zeigt. Es empfiehlt sich, dafür bei jedem vernetzten Gerät den angeschlossenen Türkontaktschalter
zu betätigen.
5.3.6.6
Zustand der jeweiligen Systeme auslesen
Die Anzeige des aktuellen Zustandes des Systems erfolgt am Master mit der Kennung Z1 (Aktiv-
löschsystem DET-AC III Master oder EFD III). Auf dem Masterdisplay werden die Meldungen der ver-
netzten Geräte mit der Kennung Z2 bis Z5 angezeigt.
Kennung
System, auf das sich die Meldung bezieht
Z1
Aktivlöschsystem DET-AC III Master oder EFD III (immer Master!)
Z2
DET-AC III Slave Löschsystem 1
Z3
DET-AC III Slave Löschsystem 2
Z4
DET-AC III Slave Löschsystem 3
Z5
DET-AC III Slave Löschsystem 4
5.3.7
Handmelder
Handmelder werden an die Anschlussklemme „Handmelder" (Abb. 5/13, Seite 19) angeschlossen.
Wird ein Handmelder betätigt, so wird der Löschvorgang ausgelöst.
S3 S2
1
Abb. 26: Handmelder
Mehrere Handmelder können parallel geschaltet werden.
Die Löschung kann durch Betätigung eines Handmelders ( Kapitel 11 „Ersatzteile, Zubehör, Ver-
brauchsmaterial und Werkzeug" auf Seite 75) ausgelöst werden. Die Auslösung erfolgt unmittelbar
nach der Betätigung und unabhängig vom Zustand der automatischen Brandmelder.
Die Auslösung der Löschung durch Betätigung eines Handmelders wird bei Vorliegen einer Blockie-
rung unterdrückt.
Die Alarmmeldung des Handalarms muss mit der oberen Reset-Taste manuell zurück gesetzt werden
( Kapitel 7.2 „Tasten" auf Seite 42).
EFD III / 916002-01 V00 / de
S1
Normalzustand
Handmelder betätigt
1 Leitungen zum System (Anschluss „13")
2 Widerstand R
3 Widerstand R
vorhanden)
2
3
Betriebsanleitung
Montage und Installation
= Schalter offen
= Schalter geschlossen
= 470 Ω, 1/10 Watt
K
= 1,8 kΩ, 1/10 Watt (bei Auslieferung
A
39
