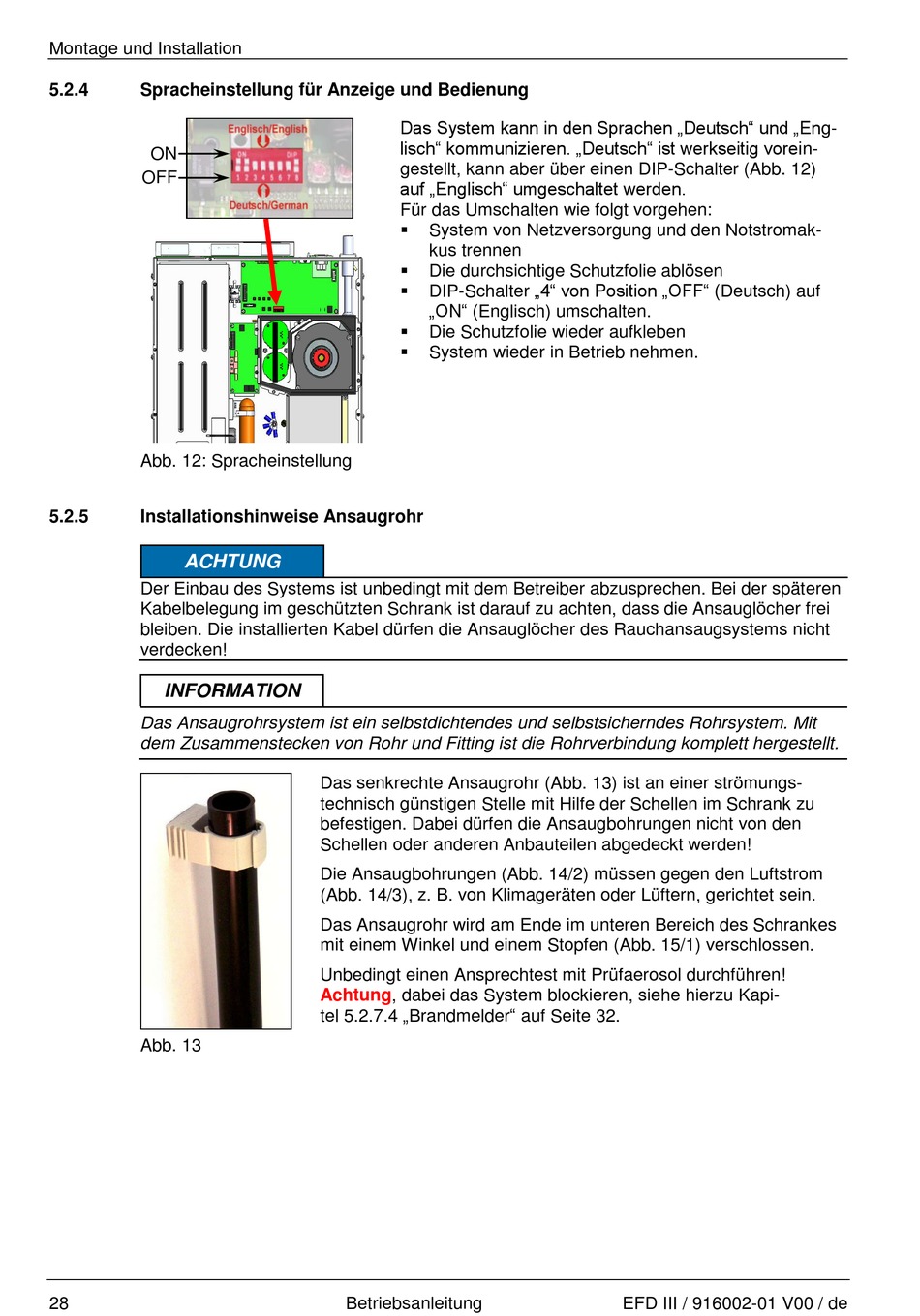

Montage und Installation
5.2.4
Spracheinstellung für Anzeige und Bedienung
ON
OFF
Abb. 12: Spracheinstellung
5.2.5
Installationshinweise Ansaugrohr
ACHTUNG
Der Einbau des Systems ist unbedingt mit dem Betreiber abzusprechen. Bei der späteren
Kabelbelegung im geschützten Schrank ist darauf zu achten, dass die Ansauglöcher frei
bleiben. Die installierten Kabel dürfen die Ansauglöcher des Rauchansaugsystems nicht
verdecken!
INFORMATION
Das Ansaugrohrsystem ist ein selbstdichtendes und selbstsicherndes Rohrsystem. Mit
dem Zusammenstecken von Rohr und Fitting ist die Rohrverbindung komplett hergestellt.
Abb. 13
28
Das System kann in den Sprachen „Deutsch" und „Eng-
lisch" kommunizieren. „Deutsch" ist werkseitig vorein-
gestellt, kann aber über einen DIP-Schalter (Abb. 12)
auf „Englisch" umgeschaltet werden.
Für das Umschalten wie folgt vorgehen:
System von Netzversorgung und den Notstromak-
kus trennen
Die durchsichtige Schutzfolie ablösen
DIP-Schalter „4" von Position „OFF" (Deutsch) auf
„ON" (Englisch) umschalten.
Die Schutzfolie wieder aufkleben
System wieder in Betrieb nehmen.
Das senkrechte Ansaugrohr (Abb. 13) ist an einer strömungs-
technisch günstigen Stelle mit Hilfe der Schellen im Schrank zu
befestigen. Dabei dürfen die Ansaugbohrungen nicht von den
Schellen oder anderen Anbauteilen abgedeckt werden!
Die Ansaugbohrungen (Abb. 14/2) müssen gegen den Luftstrom
(Abb. 14/3), z. B. von Klimageräten oder Lüftern, gerichtet sein.
Das Ansaugrohr wird am Ende im unteren Bereich des Schrankes
mit einem Winkel und einem Stopfen (Abb. 15/1) verschlossen.
Unbedingt einen Ansprechtest mit Prüfaerosol durchführen!
Achtung, dabei das System blockieren, siehe hierzu Kapi-
tel 5.2.7.4 „Brandmelder" auf Seite 32.
Betriebsanleitung
EFD III / 916002-01 V00 / de
