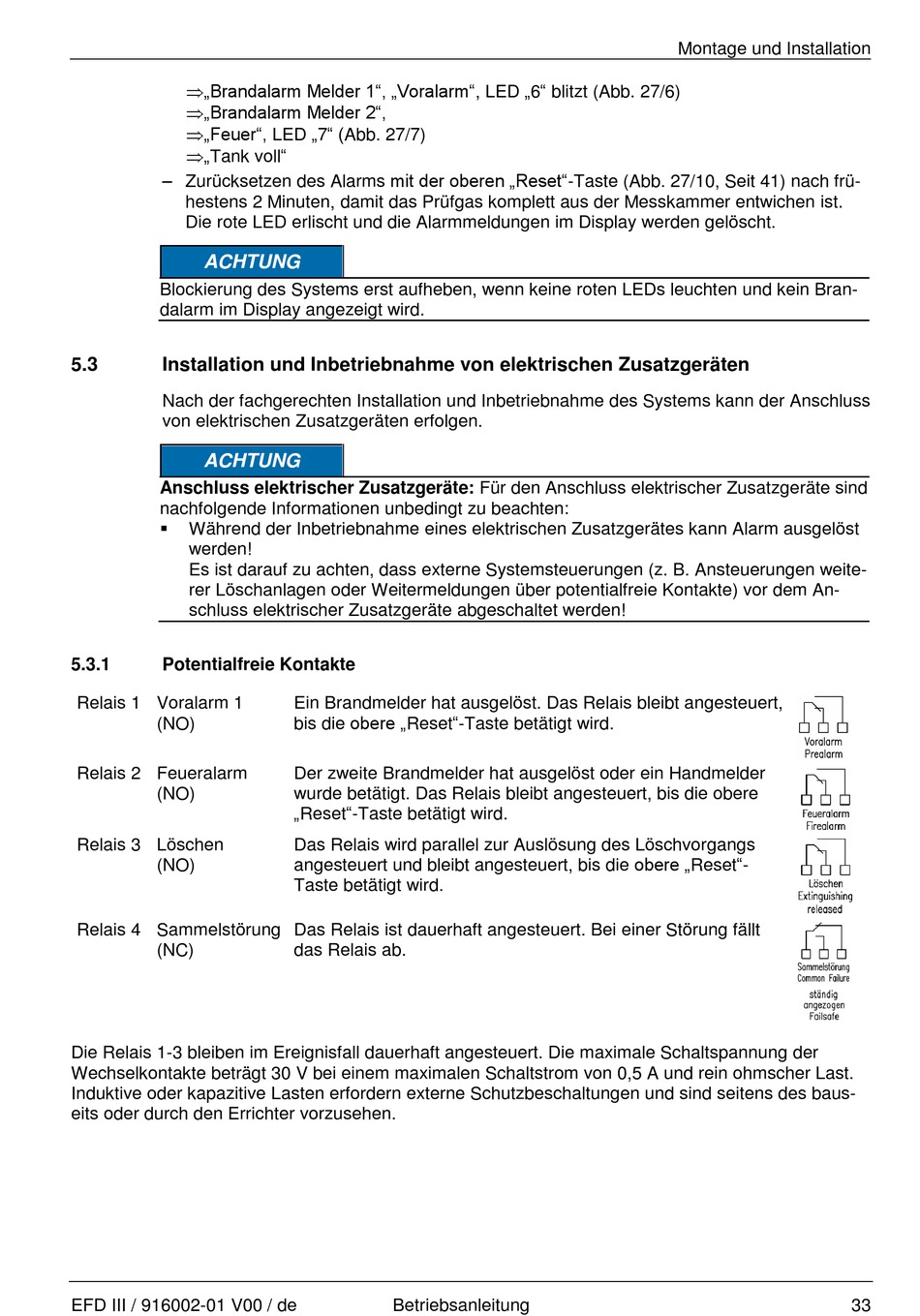

„Brandalarm Melder 1", „Voralarm", LED „6" blitzt (Abb. 27/6)
„Brandalarm Melder 2",
„Feuer", LED „7" (Abb. 27/7)
„Tank voll"
– Zurücksetzen des Alarms mit der oberen „Reset"-Taste (Abb. 27/10, Seit 41) nach frü-
hestens 2 Minuten, damit das Prüfgas komplett aus der Messkammer entwichen ist.
Die rote LED erlischt und die Alarmmeldungen im Display werden gelöscht.
ACHTUNG
Blockierung des Systems erst aufheben, wenn keine roten LEDs leuchten und kein Bran-
dalarm im Display angezeigt wird.
5.3
Installation und Inbetriebnahme von elektrischen Zusatzgeräten
Nach der fachgerechten Installation und Inbetriebnahme des Systems kann der Anschluss
von elektrischen Zusatzgeräten erfolgen.
ACHTUNG
Anschluss elektrischer Zusatzgeräte: Für den Anschluss elektrischer Zusatzgeräte sind
nachfolgende Informationen unbedingt zu beachten:
Während der Inbetriebnahme eines elektrischen Zusatzgerätes kann Alarm ausgelöst
werden!
Es ist darauf zu achten, dass externe Systemsteuerungen (z. B. Ansteuerungen weite-
rer Löschanlagen oder Weitermeldungen über potentialfreie Kontakte) vor dem An-
schluss elektrischer Zusatzgeräte abgeschaltet werden!
5.3.1
Potentialfreie Kontakte
Relais 1 Voralarm 1
(NO)
Relais 2 Feueralarm
(NO)
Relais 3 Löschen
(NO)
Relais 4 Sammelstörung
(NC)
Die Relais 1-3 bleiben im Ereignisfall dauerhaft angesteuert. Die maximale Schaltspannung der
Wechselkontakte beträgt 30 V bei einem maximalen Schaltstrom von 0,5 A und rein ohmscher Last.
Induktive oder kapazitive Lasten erfordern externe Schutzbeschaltungen und sind seitens des baus-
eits oder durch den Errichter vorzusehen.
EFD III / 916002-01 V00 / de
Ein Brandmelder hat ausgelöst. Das Relais bleibt angesteuert,
bis die obere „Reset"-Taste betätigt wird.
Der zweite Brandmelder hat ausgelöst oder ein Handmelder
wurde betätigt. Das Relais bleibt angesteuert, bis die obere
„Reset"-Taste betätigt wird.
Das Relais wird parallel zur Auslösung des Löschvorgangs
angesteuert und bleibt angesteuert, bis die obere „Reset"-
Taste betätigt wird.
Das Relais ist dauerhaft angesteuert. Bei einer Störung fällt
das Relais ab.
Betriebsanleitung
Montage und Installation
33
