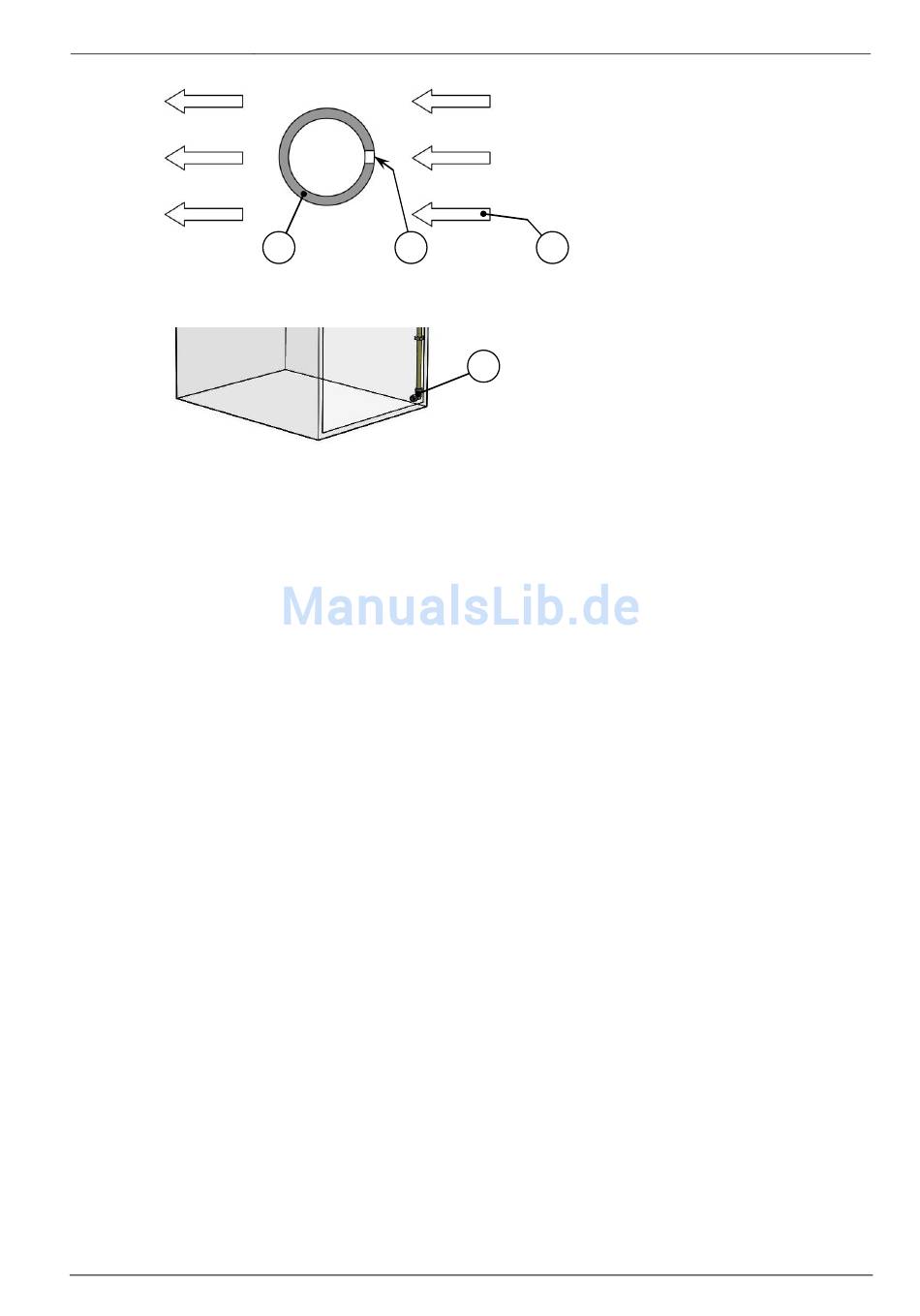

Abb. 14: Ansaugrohr und Luftstrom
Abb. 15: Winkel und Stopfen
5.2.5.1
Anzahl Ansaugbohrungen
Die Anzahl der Ansaugbohrungen ist abhängig von der Anzahl der überwachten Schrän-
ke.
Folgende Vorgaben beachten:
1 Schrank
2 Schränke
3 Schränke
4 Schränke
5 Schränke
Der Durchmesser der einzelnen Bohrungen beträgt 3,0 mm. Diese müssen gleichmä-
ßig auf dem Ansaugrohr verteilt werden.
EFD III / 916002-01 V00 / de
1
2
= 4 Löcher
= 2 x 4 Löcher (= 8 Löcher)
= 3 x 4 Löcher (= 12 Löcher)
= 4 x 3 Löcher (= 12 Löcher)
= 5 x 3 Löcher (= 15 Löcher)
Betriebsanleitung
1
Ansaugrohr
2
Ansaugbohrung
3
Luftstrom im Schrank
3
1
Montage und Installation
29
