ACHTUNG
Wenn keine Türkontaktschalter eingesetzt werden, wird das System bei Öffnung der Tür nicht blo-
ckiert. Es kann dann bei einer Detektion zu einer Auslösung eines externen Löschmittelbehälters
kommen.
ACHTUNG
Feuermeldungen der Brandmelder bzw. des Handmelders, die während des Zustandes "Löschanlage
blockiert" (= Blockierung der Löschanlage) auftreten, erzeugen den Zustand und die Meldung
"Löschanlage angesteuert". Im blockierten Zustand führt dies jedoch nicht zur Löschung.
ACHTUNG
Wird bei blockiertem System (Anzeige "Löschanlage blockiert") ein Feueralarm ausgelöst und bei
anstehendem Alarm, z. B. durch Schließen der Tür, die Blockierung aufgehoben, wird der Löschvor-
gang eine Sekunde nach Aufhebung der Blockierung ausgelöst.
WARNUNG
Gefahr durch ungewollte Blockierung!
Der Anschluss von Türkontaktschaltern sowohl an den Anschluss „5" (Abb. 5/5, Seite 19) als auch
gleichzeitig an den Anschluss „14" (Abb. 5/14) führt auch bei geschlossenen Türen zur Blockierung
des Systems.
- Türkontaktschalter entweder nur an den Anschluss „5" oder an den Anschluss „14" anschließen.
Türkontaktschalter als „RJ12-Stecker"
5.3.5.1
Der Türkontakt-Eingang „5" (Abb. 5/5, Seite 19) ist für den Schaltertyp Rittal 7320.530 (Abb. 21/2 o-
der 3) ausgelegt.
Türkontaktschalter der Variante „RJ12-Stecker" an den Türkontakt-Eingang „5" anschließen.
Den Anschluss entsprechend Abb. 20 und Abb. 21 ausführen.

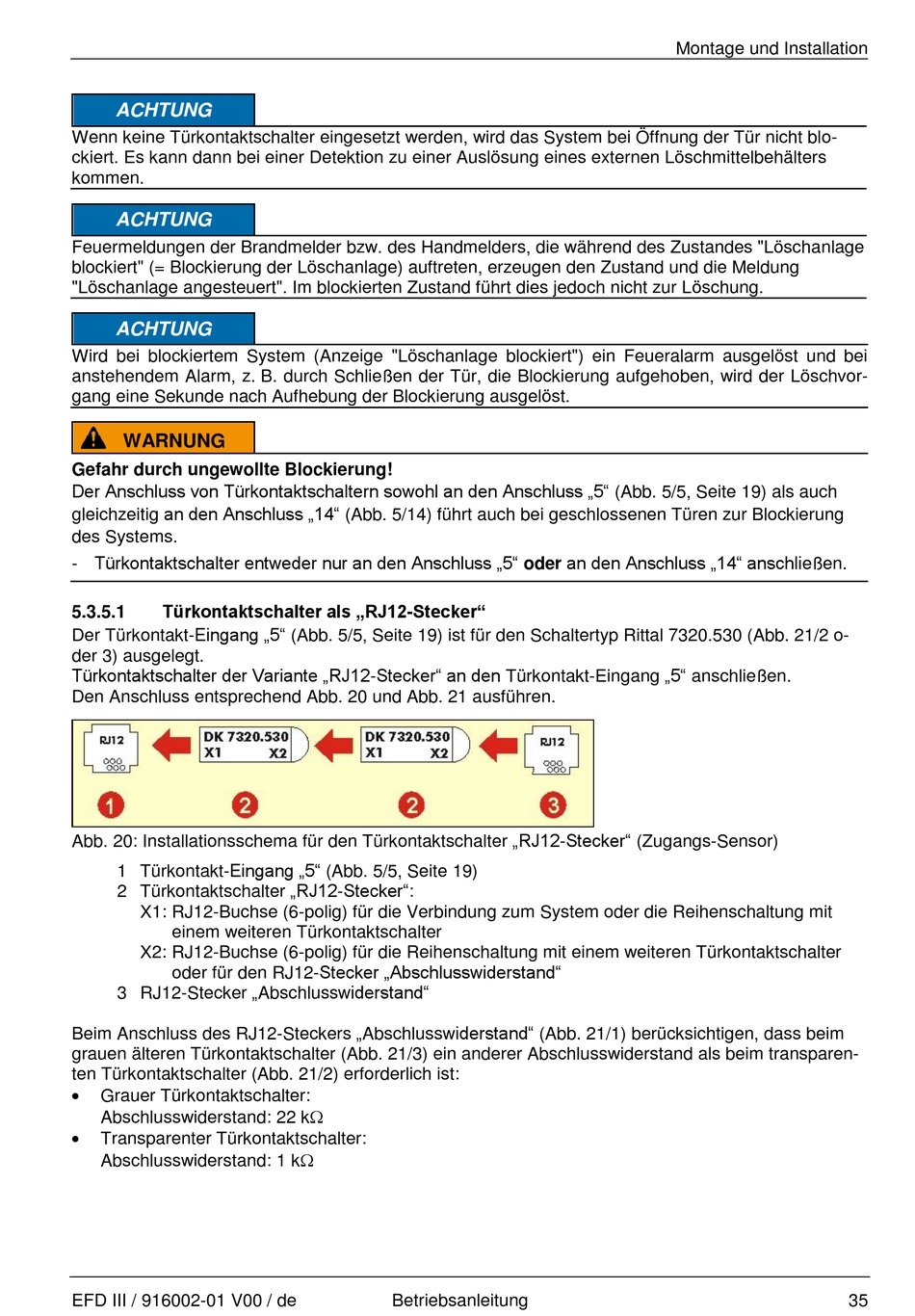

Abb. 20: Installationsschema für den Türkontaktschalter „RJ12-Stecker" (Zugangs-Sensor)
1 Türkontakt-Eingang „5" (Abb. 5/5, Seite 19)
2 Türkontaktschalter „RJ12-Stecker":
X1: RJ12-Buchse (6-polig) für die Verbindung zum System oder die Reihenschaltung mit
einem weiteren Türkontaktschalter
X2: RJ12-Buchse (6-polig) für die Reihenschaltung mit einem weiteren Türkontaktschalter
oder für den RJ12-Stecker „Abschlusswiderstand"
3 RJ12-Stecker „Abschlusswiderstand"
Beim Anschluss des RJ12-Steckers „Abschlusswiderstand" (Abb. 21/1) berücksichtigen, dass beim
grauen älteren Türkontaktschalter (Abb. 21/3) ein anderer Abschlusswiderstand als beim transparen-
ten Türkontaktschalter (Abb. 21/2) erforderlich ist:
Grauer Türkontaktschalter:
Abschlusswiderstand: 22 k
Transparenter Türkontaktschalter:
Abschlusswiderstand: 1 k
EFD III / 916002-01 V00 / de
Betriebsanleitung
Montage und Installation
35
