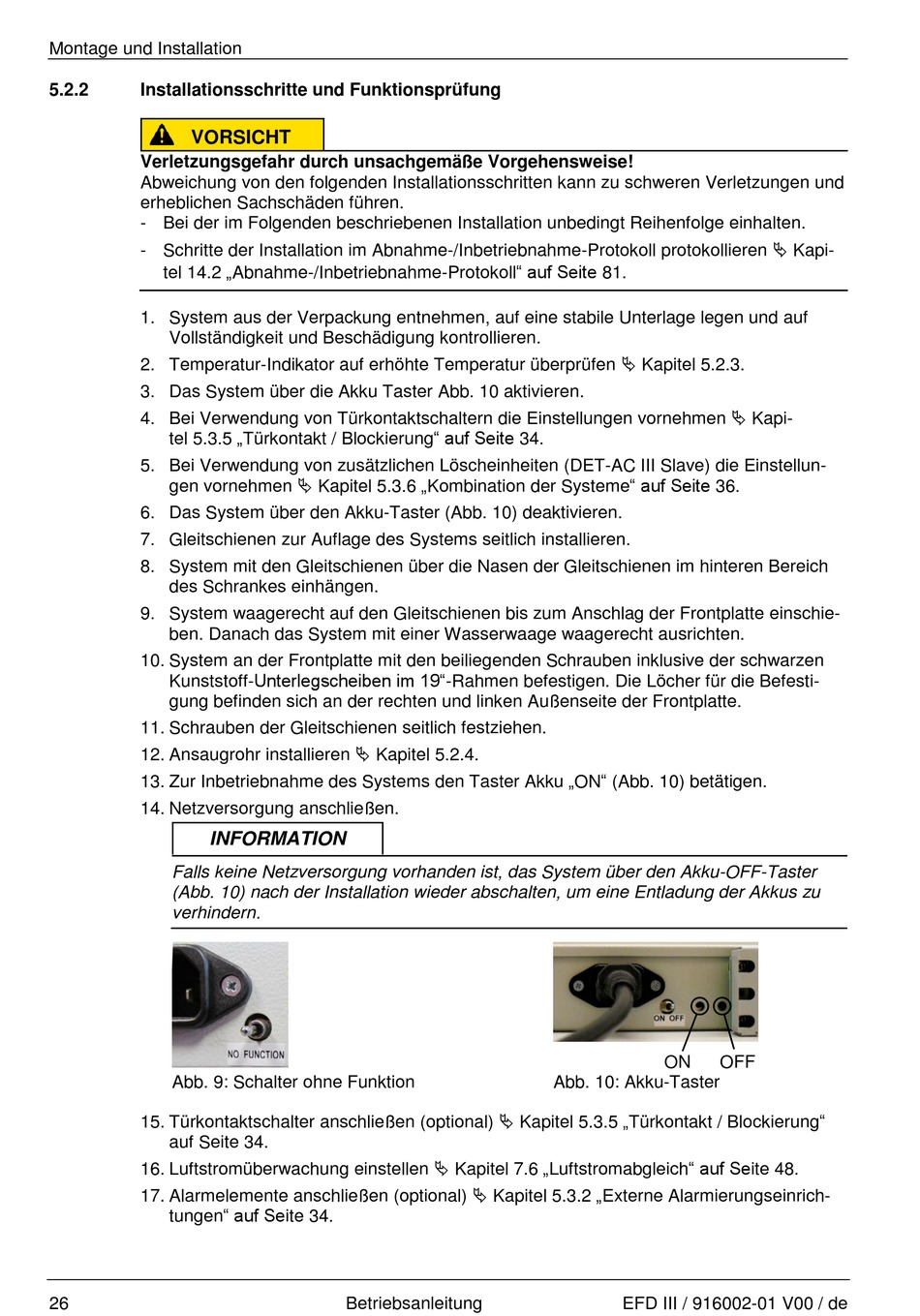

Montage und Installation
5.2.2
Installationsschritte und Funktionsprüfung
VORSICHT
Verletzungsgefahr durch unsachgemäße Vorgehensweise!
Abweichung von den folgenden Installationsschritten kann zu schweren Verletzungen und
erheblichen Sachschäden führen.
- Bei der im Folgenden beschriebenen Installation unbedingt Reihenfolge einhalten.
- Schritte der Installation im Abnahme-/Inbetriebnahme-Protokoll protokollieren Kapi-
tel 14.2 „Abnahme-/Inbetriebnahme-Protokoll" auf Seite 81.
1. System aus der Verpackung entnehmen, auf eine stabile Unterlage legen und auf
Vollständigkeit und Beschädigung kontrollieren.
2. Temperatur-Indikator auf erhöhte Temperatur überprüfen Kapitel 5.2.3.
3. Das System über die Akku Taster Abb. 10 aktivieren.
4. Bei Verwendung von Türkontaktschaltern die Einstellungen vornehmen Kapi-
tel 5.3.5 „Türkontakt / Blockierung" auf Seite 34.
5. Bei Verwendung von zusätzlichen Löscheinheiten (DET-AC III Slave) die Einstellun-
gen vornehmen Kapitel 5.3.6 „Kombination der Systeme" auf Seite 36.
6. Das System über den Akku-Taster (Abb. 10) deaktivieren.
7. Gleitschienen zur Auflage des Systems seitlich installieren.
8. System mit den Gleitschienen über die Nasen der Gleitschienen im hinteren Bereich
des Schrankes einhängen.
9. System waagerecht auf den Gleitschienen bis zum Anschlag der Frontplatte einschie-
ben. Danach das System mit einer Wasserwaage waagerecht ausrichten.
10. System an der Frontplatte mit den beiliegenden Schrauben inklusive der schwarzen
Kunststoff-Unterlegscheiben im 19"-Rahmen befestigen. Die Löcher für die Befesti-
gung befinden sich an der rechten und linken Außenseite der Frontplatte.
11. Schrauben der Gleitschienen seitlich festziehen.
12. Ansaugrohr installieren Kapitel 5.2.4.
13. Zur Inbetriebnahme des Systems den Taster Akku „ON" (Abb. 10) betätigen.
14. Netzversorgung anschließen.
INFORMATION
Falls keine Netzversorgung vorhanden ist, das System über den Akku-OFF-Taster
(Abb. 10) nach der Installation wieder abschalten, um eine Entladung der Akkus zu
verhindern.
Abb. 9: Schalter ohne Funktion
15. Türkontaktschalter anschließen (optional) Kapitel 5.3.5 „Türkontakt / Blockierung"
auf Seite 34.
16. Luftstromüberwachung einstellen Kapitel 7.6 „Luftstromabgleich" auf Seite 48.
17. Alarmelemente anschließen (optional) Kapitel 5.3.2 „Externe Alarmierungseinrich-
tungen" auf Seite 34.
26
Betriebsanleitung
ON
OFF
Abb. 10: Akku-Taster
