3.3
Anschlüsse
9
1
10

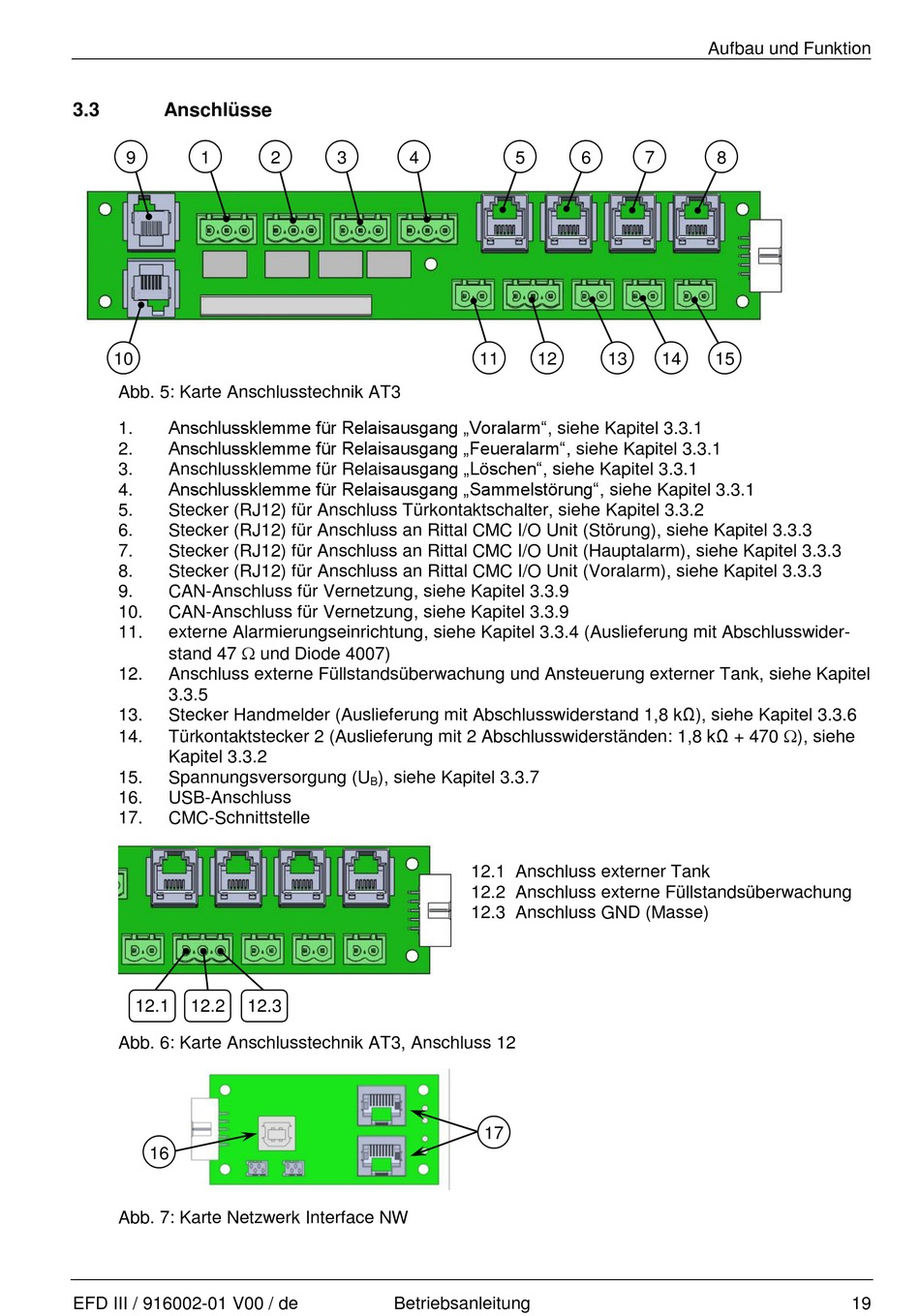

Abb. 5: Karte Anschlusstechnik AT3
Anschlussklemme für Relaisausgang „Voralarm", siehe Kapitel 3.3.1
1.
Anschlussklemme für Relaisausgang „Feueralarm", siehe Kapitel 3.3.1
2.
Anschlussklemme für Relaisausgang „Löschen", siehe Kapitel 3.3.1
3.
Anschlussklemme für Relaisausgang „Sammelstörung", siehe Kapitel 3.3.1
4.
5.
Stecker (RJ12) für Anschluss Türkontaktschalter, siehe Kapitel 3.3.2
6.
Stecker (RJ12) für Anschluss an Rittal CMC I/O Unit (Störung), siehe Kapitel 3.3.3
7.
Stecker (RJ12) für Anschluss an Rittal CMC I/O Unit (Hauptalarm), siehe Kapitel 3.3.3
8.
Stecker (RJ12) für Anschluss an Rittal CMC I/O Unit (Voralarm), siehe Kapitel 3.3.3
9.
CAN-Anschluss für Vernetzung, siehe Kapitel 3.3.9
10.
CAN-Anschluss für Vernetzung, siehe Kapitel 3.3.9
11.
externe Alarmierungseinrichtung, siehe Kapitel 3.3.4 (Auslieferung mit Abschlusswider-
stand 47 und Diode 4007)
12.
Anschluss externe Füllstandsüberwachung und Ansteuerung externer Tank, siehe Kapitel
3.3.5
13.
Stecker Handmelder (Auslieferung mit Abschlusswiderstand 1,8 kΩ), siehe Kapitel 3.3.6
Türkontaktstecker 2 (Auslieferung mit 2 Abschlusswiderständen: 1,8 kΩ + 470 ), siehe
14.
Kapitel 3.3.2
15.
Spannungsversorgung (U
16.
USB-Anschluss
17.
CMC-Schnittstelle
12.1
12.2
Abb. 6: Karte Anschlusstechnik AT3, Anschluss 12
16
Abb. 7: Karte Netzwerk Interface NW
EFD III / 916002-01 V00 / de
2
3
4
), siehe Kapitel 3.3.7
B
12.3
Betriebsanleitung
5
6
11
12
13
12.1 Anschluss externer Tank
12.2 Anschluss externe Füllstandsüberwachung
12.3 Anschluss GND (Masse)
17
Aufbau und Funktion
7
8
14
15
19
